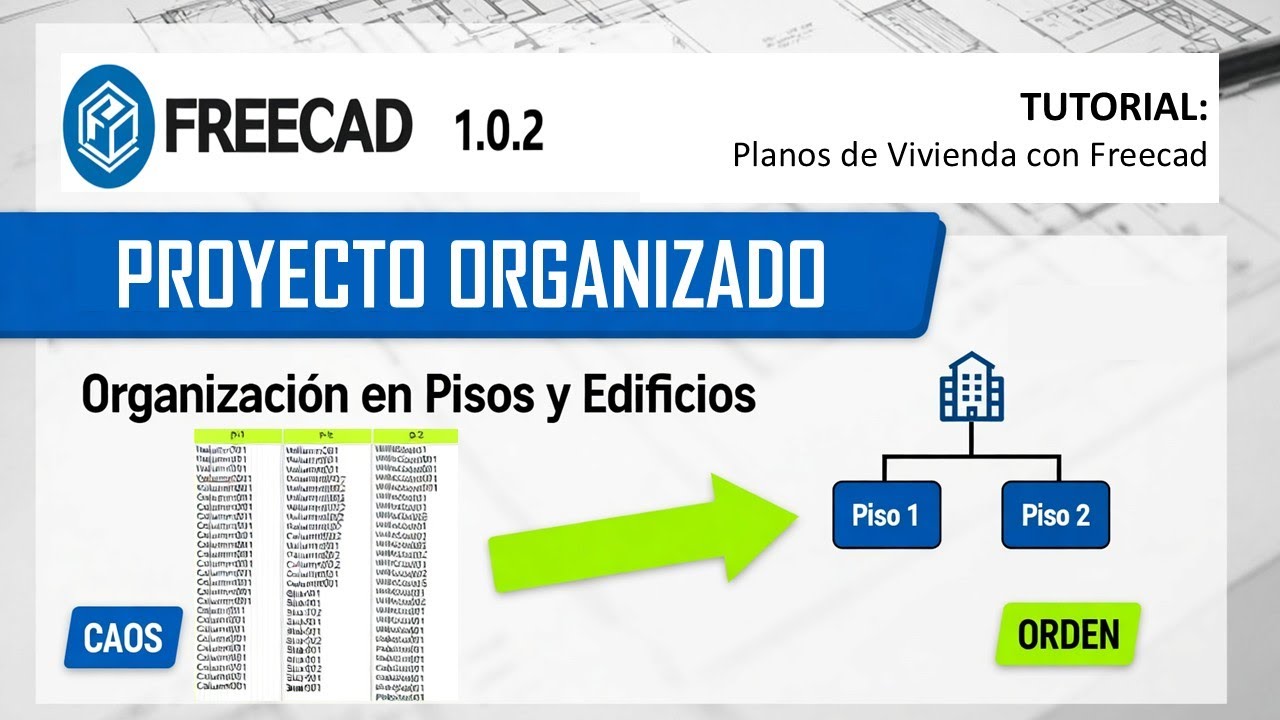

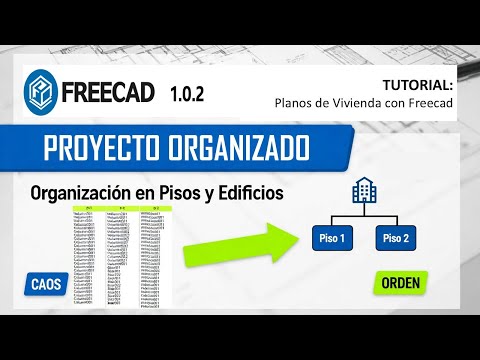

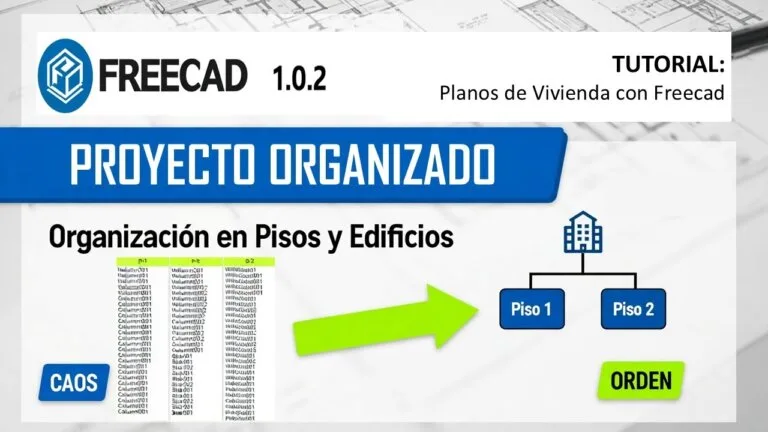

Planos de vivienda con FreeCAD, lección 16: Organización del proyecto en pisos y edificios.
Tutorial de FreeCAD para organizar proyectos BIM en pisos y edificios, creando una estructura jerárquica clara y ordenada.
Ask about this video. Answers come from its transcript only — with the timestamp, so you can check them.
Generated from the transcript and can be wrong — check the timestamp.
Key Takeaways
- Organizar el modelo en FreeCAD con contenedores mejora la claridad y gestión.
- La estructura jerárquica facilita el trabajo con proyectos BIM complejos.
- FreeCAD permite agrupar y renombrar elementos para reflejar la realidad del edificio.
- Una buena organización es esencial antes de añadir propiedades y exportar modelos.
- El tutorial es parte de una serie que guía paso a paso en el diseño de viviendas.
What the video covers
- Introducción a la organización de proyectos en FreeCAD para planos de vivienda.
- Importancia de una estructura jerárquica para manejar modelos complejos.
- Uso de contenedores especiales Building y Floor para organizar el proyecto.
- Creación y renombrado de contenedores para planta baja y planta alta.
- Agrupación de objetos relacionados en los contenedores correspondientes.
- Uso de arrastrar y soltar para anidar objetos dentro de contenedores.
- Formación de una estructura BIM organizada y limpia en el árbol de modelo.
- Preparación del modelo para añadir información y exportar en formato IFC.
- Invitación a suscribirse y dar like para más contenido educativo.
- Archivo de inicio disponible en la descripción para seguir el tutorial.
Full Transcript — Download SRT & Markdown
Speaker A
Hola y bienvenido a Construye Mejor.
Speaker A
A medida que nuestro modelo crece, la lista de objetos se vuelve larga y confusa.
Speaker A
Para trabajar de forma ordenada, necesitamos una estructura jerárquica.
Speaker A
En esta lección, aprenderás a usar los contenedores de organización de FreeCAD, piso y edificio.
Speaker A
Comenzaremos con el modelo completo de la edificación que terminamos en la lección anterior, con todos sus componentes en una lista plana en el árbol de modelo.
Speaker A
El archivo de inicio está disponible en la descripción.
Speaker A
Organizando el modelo jerárquicamente.
Speaker A
Nuestro objetivo es agrupar todos estos elementos sueltos en una estructura lógica.
Speaker A
Veamos el paso a paso.
Speaker A
Paso uno, crear los contenedores.
Speaker A
Nos aseguramos de estar en el banco de trabajo BIM.
Speaker A
Primero hacemos clic en la herramienta edificio, Building.
Speaker A
Aparece un contenedor Building en nuestro árbol.
Speaker A
Estos no son objetos geométricos, sino carpetas especiales para organizar nuestro proyecto.
Speaker A
Luego hacemos clic dos veces en la herramienta piso, Floor.
Speaker A
Aparecen dos contenedores Floor.
Speaker A
Paso dos, renombrar los contenedores.
Speaker A
Para mantener el orden, vamos a renombrar estos contenedores.
Speaker A
Hacemos clic en el primer Floor en el árbol.
Speaker A
Esperamos un segundo y presionamos la tecla F2.
Speaker A
Y lo renombramos a planta baja.
Speaker A
Hacemos lo mismo con el segundo y lo llamamos planta alta.
Speaker A
Paso tres, agrupar los objetos del primer nivel.
Speaker A
Ahora con la tecla Control presionada, seleccionamos en el árbol del modelo todos los objetos que pertenecen a la planta baja.
Speaker A
Los muros, las cuatro columnas, la losa, la puerta, la ventana y la escalera.
Speaker A
Paso cuatro, arrastrar y soltar.
Speaker A
Con todos los objetos seleccionados, hacemos clic sobre ellos, mantenemos presionado y los arrastramos hasta soltarlos por encima del contenedor planta baja.
Speaker A
Fíjate cómo el árbol de modelo se limpia al instante.
Speaker A
Y ahora todos esos objetos están perfectamente anidados dentro de planta baja.
Speaker A
Podemos expandir o colapsar la carpeta haciendo clic en la flecha a su lado.
Speaker A
Paso cinco, agrupar los objetos del segundo nivel.
Speaker A
Repetimos el proceso.
Speaker A
Seleccionamos los muros, columnas y losa del segundo nivel y los arrastramos dentro del contenedor planta alta.
Speaker A
Arrastramos también la cubierta Roof.
Speaker A
Paso seis, finalizar la estructura.
Speaker A
Finalmente, seleccionamos planta baja y planta alta.
Speaker A
Y los arrastramos dentro del contenedor Building.
Speaker A
Ahora tenemos una estructura BIM perfectamente organizada.
Speaker A
Nuestro modelo ya no es solo un conjunto de formas 3D.
Speaker A
Es una representación virtual y ordenada del edificio.
Speaker A
Ahora que nuestro modelo está organizado,
Speaker A
es momento de añadir la información.
Speaker A
En la siguiente lección, veremos cómo gestionar propiedades y exportar nuestro modelo en el formato de colaboración profesional IFC.
Speaker A
Gracias por ver este video de Construye Mejor.
Speaker A
Nos vemos en el siguiente.
Speaker A
Gracias por acompañarnos en Construye Mejor.
Speaker A
Si esta guía te aportó valor, demuéstralo con un like.
Speaker A
Y suscríbete para no perderte ningún video.
Speaker A
Nos vemos en el próximo video.
