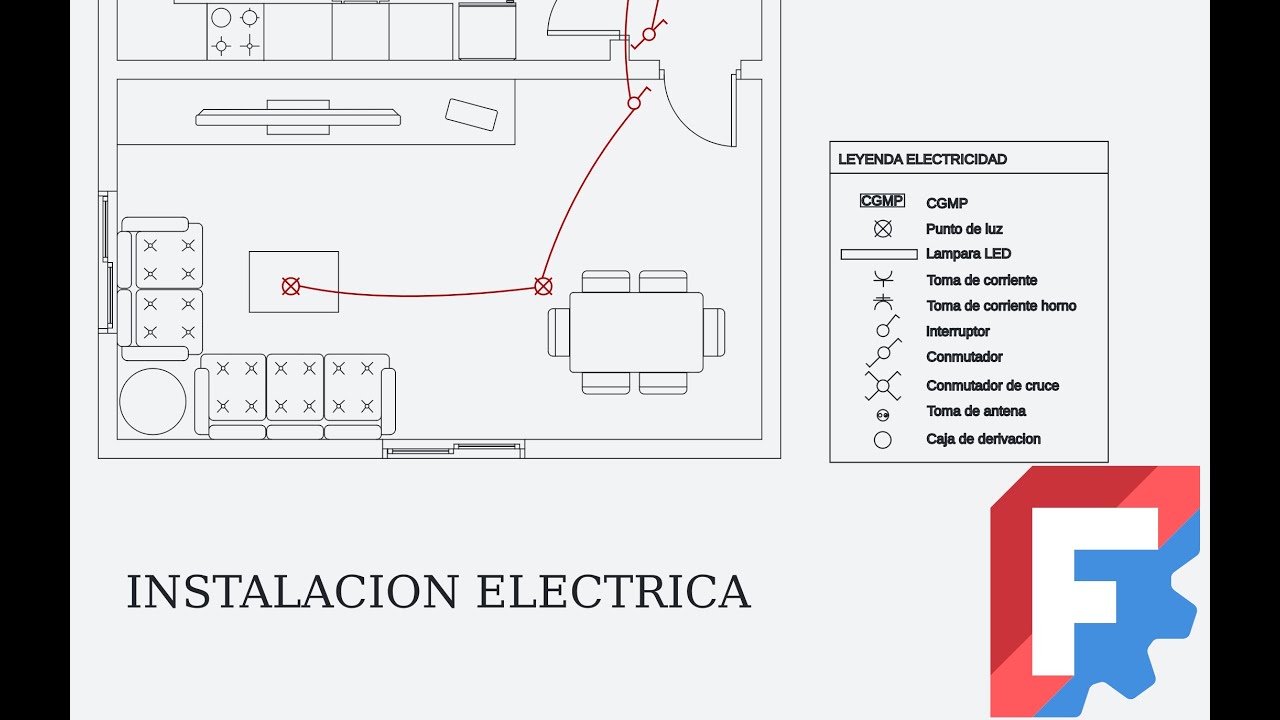

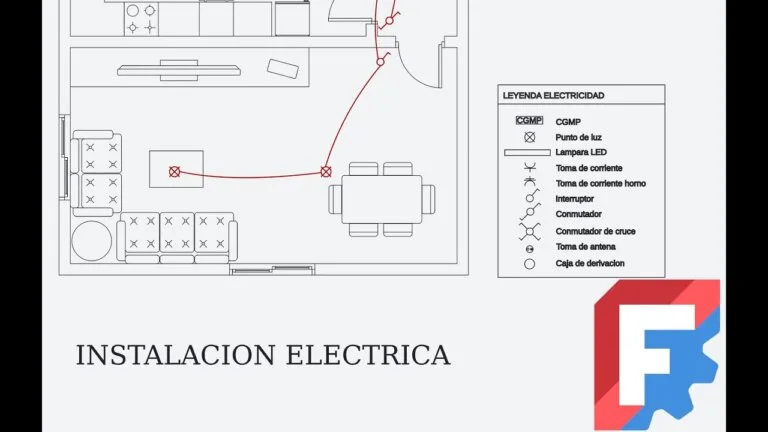

En este vídeo vamos a ver cómo hacer el plano de la instalación eléctrica que luego vamos a montar en nuestra maqueta.
Tutorial en FreeCAD para crear planos eléctricos con colores, capas y herramientas de dibujo para maquetas de viviendas.
Ask about this video. Answers come from its transcript only — with the timestamp, so you can check them.
Generated from the transcript and can be wrong — check the timestamp.
Key Takeaways
- El uso de capas y colores facilita la organización y visualización de planos eléctricos en FreeCAD.
- Los atajos de teclado y herramientas de mover/copiar mejoran la eficiencia en el diseño.
- Las curvas Bézier son útiles para representar cables de manera precisa y estética.
- TechDraw permite crear planos detallados y personalizados para diferentes instalaciones.
- Una correcta gestión de visibilidad y agrupación de elementos es clave para un diseño claro.
What the video covers
- Se muestra cómo crear el plano de la instalación eléctrica en FreeCAD usando colores para diferenciar capas.
- Se explica la gestión de capas, renombrado y uso de transparencias para organizar elementos.
- Se enseña a copiar, mover y duplicar símbolos eléctricos como luces, interruptores y conmutadores.
- Uso de atajos de teclado para agilizar el trabajo con herramientas de mover y copiar.
- Inserción y rotación de elementos como el cuadro de mando y protección.
- Creación de cables mediante curvas Bézier con ajuste a puntos y planos de trabajo.
- Asignación de elementos a la capa de electricidad para mantener la organización visual.
- Uso de la herramienta de deshacer dentro de procesos específicos de FreeCAD.
- Creación de un segundo plano en el banco de trabajo TechDraw para la instalación eléctrica.
- Inserción de vistas en plantillas personalizadas y manejo de visibilidad de capas para facilitar el diseño.
Full Transcript — Download SRT & Markdown
Speaker A
Como veis, vamos a utilizar el color en nuestros planos.
Speaker A
Abrimos el programa FreeCAD y abrimos el archivo que teníamos con el plano de distribución.
Speaker A
Como veis, teníamos dos pestañas, si quiero ocultar la pestaña esta de distribución, aquí podría seleccionarlo, pulsar espacio, que es ocultar y como veis se me oculta la pestaña.
Speaker A
También tenemos aquí el icono con el ojo, que pulsándolo aparece o desaparece.
Speaker A
Yo recomiendo que pongáis nombres a todo para identificarlo mejor, por ejemplo, 6.2 de View, que son los muros.
Speaker A
Con F2 o clic derecho renombrar, voy a especificar que son los muros.
Speaker A
Dentro de las capas tenía una de mobiliario.
Speaker A
Me voy a crear una para la instalación eléctrica.
Speaker A
Para ello voy al icono de capas.
Speaker A
Hago clic en nuevo.
Speaker A
Doble clic en nueva capa.
Speaker A
Y pongo electricidad.
Speaker A
Voy a seleccionar, por ejemplo, este color.
Speaker A
Transparencia al 100% por si hubiera algún elemento que tiene caras.
Speaker A
Para que salgan transparentes y hago clic en aceptar.
Speaker A
Voy a hacer clic en vista superior.
Speaker A
En la descripción del vídeo os voy a dejar un enlace para descargar este archivo con la leyenda de la electricidad.
Speaker A
Lo abrimos, como veis lo he arrastrado encima del programa.
Speaker A
Nos vamos al menú editar, cuadro de selección de elementos.
Speaker A
Hacemos el cuadro de selección.
Speaker A
Control C para copiar.
Speaker A
Y nos vamos a nuestro archivo, Control V para pegar.
Speaker A
Como veis, se nos ha pegado ahí.
Speaker A
Así que buscamos los elementos aquí dentro del árbol.
Speaker A
Desde aquí hago un clic, busco el primero, que será este.
Speaker A
Con la tecla mayúsculas presionada, hago clic en el primero.
Speaker A
Una vez que lo tenga todo seleccionado, hago clic en mover.
Speaker A
Me aseguro de que no esté marcada la casilla de copiar.
Speaker A
Clic en origen, clic en el punto final.
Speaker A
Lo que voy a hacer es coger y duplicar cada uno de estos elementos.
Speaker A
Por ejemplo, los puntos de luz y me los voy a llevar a mi plano.
Speaker A
Para ello, con un clic, lo he seleccionado.
Speaker A
Veis que aquí también lo podría seleccionar.
Speaker A
Hago clic en la herramienta mover.
Speaker A
Y como veis, tengo la casilla para copiarlo.
Speaker A
De esta manera lo duplicaremos.
Speaker A
Nos vamos a acostumbrar a usar atajos de teclado para ir más rápido.
Speaker A
Por ejemplo, veis que aquí tenemos una C.
Speaker A
Si presiono la tecla C, se activa o se desactiva.
Speaker A
Lo dejamos con la casilla activa.
Speaker A
Hago clic en un punto de inicio y voy a poner, por ejemplo, dos luces en el pasillo.
Speaker A
Hago un clic aquí.
Speaker A
Volvemos a hacer la operación.
Speaker A
Mirad, para no tener que ir haciendo clic aquí en la herramienta de mover continuamente.
Speaker A
Una vez que haya hecho clic, le voy a dar a continuo o la tecla N.
Speaker A
Eso quiere decir que cuando termine de copiar y duplicar el primero.
Speaker A
Voy a continuar con la herramienta.
Speaker A
No se me va a cerrar.
Speaker A
Clic en origen.
Speaker A
Como la quiero en la misma vertical, presiono la tecla mayúsculas y lo suelto donde yo quiera.
Speaker A
Vale, ya tengo dos luces en el pasillo.
Speaker A
Voy a meter, por ejemplo, una luz en el cuarto de baño.
Speaker A
Clic en origen, clic en el punto final.
Speaker A
Como tengo marcado el continuo.
Speaker A
Veis cómo no se me va la herramienta y puedo hacer clic aquí.
Speaker A
Clic aquí para meter una luz en la cocina.
Speaker A
Clic aquí y en el salón voy a meter dos.
Speaker A
Un clic aquí, clic y clic.
Speaker A
Vosotros ya lo hacéis según vuestro plano.
Speaker A
Hago clic en close para terminar.
Speaker A
Vamos a meter los interruptores o conmutadores.
Speaker A
En el cuarto de baño y en la cocina voy a meter interruptores.
Speaker A
Así que hago clic en el símbolo del interruptor.
Speaker A
Selecciono la herramienta de mover, que podría, veis que pone MV.
Speaker A
Si yo tecleo MV, una después otra.
Speaker A
Se me activa la herramienta de mover.
Speaker A
Así que clic en inicio.
Speaker A
Y voy a poner el interruptor aquí en la entrada del cuarto de baño.
Speaker A
Ahora, clic en inicio.
Speaker A
Y clic en final en la cocina.
Speaker A
Y bueno, vamos a poner también otro interruptor en la entrada del salón.
Speaker A
Clic en inicio.
Speaker A
Y clic aquí, donde lo quiera colocar.
Speaker A
Cerramos la ventana.
Speaker A
Vamos a poner en el pasillo dos conmutadores.
Speaker A
Ya que si quiero encender o apagar desde dos puntos, utilizamos los conmutadores.
Speaker A
Buscamos el conmutador.
Speaker A
Lo selecciono con un clic.
Speaker A
Clic en mover.
Speaker A
Me aseguro de que esté la opción de copiar.
Speaker A
Clic aquí.
Speaker A
Y por ejemplo, voy a poner un conmutador en cada punta del pasillo.
Speaker A
Uno aquí.
Speaker A
Y otro aquí.
Speaker A
Clic aquí.
Speaker A
Y clic aquí.
Speaker A
Y junto a la cama, así que voy a colocar un conmutador junto a la cama.
Speaker A
Ahí, por ejemplo.
Speaker A
Una vez que tengamos las luces y los interruptores y conmutadores.
Speaker A
Vamos a representar los cables.
Speaker A
Aunque antes voy a meter aquí el cuadro de mando y protección a la entrada de la vivienda.
Speaker A
Cerramos aquí.
Speaker A
Seleccionamos.
Speaker A
Lo voy a girar 90 grados.
Speaker A
Así con el elemento seleccionado, hago clic en rotar.
Speaker A
Clic en el centro de rotación, mayúsculas presionado para hacer una línea horizontal.
Speaker A
Y tecleo 90 para girarlo 90 grados.
Speaker A
Se me ha duplicado porque tengo aún la opción de copiar.
Speaker A
Voy a quitar copiar y continuo y cierro.
Speaker A
Y el horizontal lo selecciono y tecleo suprimir para eliminarlo.
Speaker A
Esto voy a moverlo hasta acá.
Speaker A
Vale, vamos a hacer los cables.
Speaker A
Así que venga, voy a añadir una, dos y tres cajas de derivación.
Speaker A
La selecciono.
Speaker A
Mover con la opción de copiar.
Speaker A
Y como voy a hacer varias, también con la opción de continuo.
Speaker A
Clic en inicio.
Speaker A
Un clic aquí.
Speaker A
Y ahí.
Speaker A
Cerramos.
Speaker A
Y vamos a hacer los cables.
Speaker A
Para los cables voy a hacer unas curvas.
Speaker A
Para hacer las curvas, nos vamos a FreeCAD.
Speaker A
Y vamos a utilizar la herramienta de estas curvas.
Speaker A
Si nos fijamos a la derecha del icono hay una flecha, un desplegable.
Speaker A
Voy a elegir curva Bézier.
Speaker A
Para hacer la línea, seleccionamos un punto de inicio.
Speaker A
Así que nos vamos aquí al panel de referencia objetos.
Speaker A
Que esté, que esté activo el candado.
Speaker A
Y ajustar a cerca y así se me pega a las otras curvas.
Speaker A
También ajustar el plano de trabajo.
Speaker A
Y lo demás que esté desactivado.
Speaker A
Hacemos un clic donde queremos que empiece la curva.
Speaker A
Cualquier punto de esta línea.
Speaker A
Hago clic, clic en un punto medio, por ejemplo, y un clic en el punto final.
Speaker A
Veis cómo se forma la curva.
Speaker A
Si nos fijamos aquí.
Speaker A
Para finalizar, tecleamos la letra A o aquí este botón.
Speaker A
Como queremos seguir haciendo varias líneas.
Speaker A
Nos conviene tener activa la casilla de continuo.
Speaker A
Venga, voy a llevar una curva de estas, una línea desde aquí.
Speaker A
Punto medio y hasta aquí.
Speaker A
Hasta la lámpara.
Speaker A
La A para terminar.
Speaker A
Si nos fijamos, las líneas se nos están dibujando negras.
Speaker A
Y eso es porque no están metidas en la capa de electricidad.
Speaker A
Así que voy a coger todos los últimos elementos, desde el último, hago clic en él hasta el primero de los que estoy insertando, que es este.
Speaker A
Mayúsculas, clic aquí.
Speaker A
Los he seleccionado todos y hago clic y arrastro hasta la capa de electricidad.
Speaker A
Ahora vemos que todo se me ha vuelto con las propiedades de esa capa.
Speaker A
Para que todos los elementos nuevos se nos dibujen dentro de la capa de electricidad.
Speaker A
Tengo que hacer clic derecho y activar esta capa.
Speaker A
Bueno.
Speaker A
Voy a hacer el resto de curvas.
Speaker A
Si en algún momento nos equivocamos.
Speaker A
Por ejemplo, he puesto aquí el punto final.
Speaker A
Para deshacer no funciona Control Z.
Speaker A
Si estamos a mitad del proceso de una herramienta.
Speaker A
Aquí tenemos el deshacer.
Speaker A
Que también en la barra inclinada.
Speaker A
Veis.
Speaker A
Bueno, una vez que tengamos todas las curvas.
Speaker A
Cerramos.
Speaker A
Ahora creamos con el banco de trabajo TechDraw un segundo plano para electricidad.
Speaker A
Así que abrimos el banco de trabajo TechDraw.
Speaker A
Hacemos clic en el icono de las plantillas.
Speaker A
Y elegimos la que nos interese.
Speaker A
Rellenamos aquí los datos como ya hicimos con el de distribución.
Speaker A
Para rellenar cada campo lo hacíamos con doble clic.
Speaker A
Ahora vamos a insertar lo que es el plano de muros y mobiliario.
Speaker A
Y nos vamos a nuestra pestaña de archivo.
Speaker A
Para seleccionar el muro y los muebles, vamos a ocultar de momento nuestra instalación eléctrica.
Speaker A
Así que seleccionamos la capa de electricidad y presionamos espacio.
Speaker A
Ahora podemos ir al menú editar, cuadro de selección de elementos.
Speaker A
Pinchamos y arrastramos para hacer el rectángulo.
Speaker A
Clic en insertar vista.
Speaker A
Y tenemos que elegir en qué plano.
Speaker A
Si era el primero de distribución o la nueva página que hemos creado.
Speaker A
Elegimos la página 01.
Speaker A
Okay.
Speaker A
Nos acordamos de hacer clic aquí para ver la vista superior que es la que estamos usando.
Speaker A
Y la escala en vez de página, personalizado 1 100.
Speaker A
Si es que es la que estamos usando.
Speaker A
Hago clic en okay.
Speaker A
La podemos centrar.
Speaker A
Y clic derecho, alternar marcos o buscamos el icono este que hace lo mismo.
Speaker A
Como las líneas están muy gruesas.
Speaker A
Me voy aquí.
Speaker A
En vez de página, hago clic derecho, renombrar.
Speaker A
Y lo voy a llamar plano electricidad.
Speaker A
Si lo despliego, puedo ver la vista que acabo de insertar.
Speaker A
Que con F2 o clic derecho, renombrar, la voy a llamar muros y muebles.
Speaker A
Con muros y muebles seleccionado, en la pestaña ver.
Speaker A
Vamos a buscar el line width, el ancho de línea.
Speaker A
Voy a dejarlo, por ejemplo, en 0.2.
Speaker A
Me vuelvo al plano.
Speaker A
Y ahora tenemos que hacer visible otra vez la capa de electricidad.
Speaker A
Vamos a ver cómo se harían las líneas en el plano en otro color.
Speaker A
Nos vamos al banco de trabajo Draft.
Speaker A
Buscamos el icono de administrar capas.
Speaker A
Voy a prepararme una capa con las propiedades de color que quiero en mi plano.
Speaker A
Le doy a nuevo.
Speaker A
Le voy a llamar bloque electricidad.
Speaker A
Ahora veréis por qué.
Speaker A
El color, el rojo.
Speaker A
El que quiera.
Speaker A
Y aquí tenemos color de impresión.
Speaker A
Color de impresión voy a elegir, por ejemplo, este.
Speaker A
Okay.
Speaker A
Transparencia, la voy a poner al 100%.
Speaker A
Y hacemos clic en aceptar.
Speaker A
Aquí tengo el bloque de electricidad.
Speaker A
Si yo selecciono muchos elementos y me los llevo al plano, como vamos a ver.
Speaker A
Resulta que todo me lo superpondría centrados.
Speaker A
Así que lo que haré será un bloque con todos ellos.
Speaker A
Y ese bloque sí que se exportará perfectamente en el plano.
Speaker A
Voy a seleccionar mobiliario.
Speaker A
Lo ocultamos.
Speaker A
Voy a seleccionar los muros y con espacio, por ejemplo, los oculto.
Speaker A
Y ahora toda esta instalación eléctrica que yo quiero exportar de color rojo.
Speaker A
La voy a seleccionar.
Speaker A
Con este icono o menú editar, cuadro de selección.
Speaker A
Y para hacer un bloque con todos esos elementos, buscamos la flecha hacia arriba.
Speaker A
La flecha hacia abajo descompone.
Speaker A
Y esta me hace un bloque.
Speaker A
Lo vemos aquí.
Speaker A
Clic derecho, renombrar y lo voy a llamar bloque electricidad.
Speaker A
Y me lo voy a llevar a la capa de bloque de electricidad.
Speaker A
Vemos que se aplican sus propiedades.
Speaker A
Y ahora esto es lo que me voy a llevar al plano.
Speaker A
Para ello lo selecciono.
Speaker A
Me voy al banco de trabajo de TechDraw.
Speaker A
Y en vez de utilizar esta herramienta que utilizábamos antes, para que me respete el color de la capa.
Speaker A
Importante, tiene que ser insertar objeto del banco de trabajo Draft.
Speaker A
Hago clic.
Speaker A
El plano de electricidad, okay.
Speaker A
Hacíamos clic en la cámara.
Speaker A
Y escala 1 100.
Speaker A
Clic en okay.
Speaker A
Ahí lo tenemos.
Speaker A
Para moverla, clic derecho, alternar marcos.
Speaker A
Nos la llevamos aquí abajo.
Speaker A
Y quitamos los marcos.
Speaker A
La renombramos.
Speaker A
Reducimos el line width.
Speaker A
Pestaña ver.
Speaker A
0.13, por ejemplo.
Speaker A
Y por último añadiríamos, por ejemplo, una anotación.
Speaker A
La seleccionamos y en la pestaña datos, cambiamos default text.
Speaker A
Por instalación eléctrica.
Speaker A
Le cambiamos el tipo de letra.
Speaker A
Podemos cambiar el tamaño.
Speaker A
A 3 y medio, por ejemplo.
Speaker A
Y la movemos.
Speaker A
Podríamos moverla desde aquí.
Speaker A
O también aquí podríamos desplazarla.
Speaker A
Como queremos moverla hacia abajo en la vertical.
Speaker A
Podríamos ir aquí.
Speaker A
Buscando el valor que quisiéramos.
Speaker A
A mí me queda bien con la altura 90.
Speaker A
Eso es todo, espero que os haya servido de ayuda.
Speaker A
Saludos.
Topics:FreeCADplanos eléctricosdiseño de viviendasinstalación eléctricacapas y colorescurvas BézierTechDrawtutorial FreeCADmaquetasdibujo técnico
