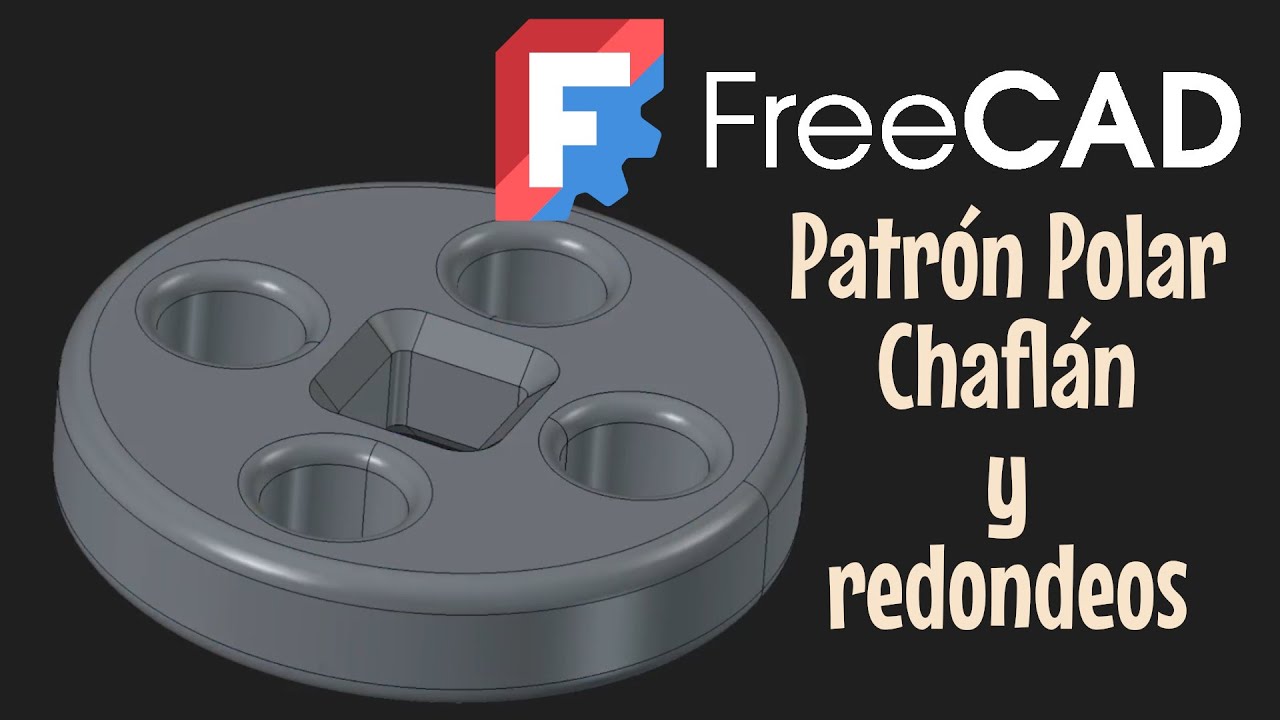

En este vídeo vamos a aprender a utilizar repeticiones que giran alrededor de un punto, utilizando la herramienta Polar Pattern, patrón polar.
Ask about this video. Answers come from its transcript only — with the timestamp, so you can check them.
Generated from the transcript and can be wrong — check the timestamp.
Full Transcript — Download SRT & Markdown
Speaker A
Nos vamos a FreeCAD, hacemos clic en cuerpo paramétrico y comenzamos haciendo clic en crear nuevo croquis.
Speaker A
Vamos a elegir el plano de la base XY.
Speaker A
Vamos a elegir crear nuevo círculo a partir del centro, que será donde se cruzan nuestros ejes, así que buscamos ese punto, hacemos clic y vamos a elegir diámetro 50, tecleamos 50, intro.
Speaker A
Clic derecho para salir de la herramienta de crear círculo.
Speaker A
Como dije en el anterior vídeo, si yo creo una figura aquí dentro, será un hueco, así que vamos a hacer un hueco en el centro con forma cuadrado y además las esquinas redondeadas.
Speaker A
Si nos fijamos, a la derecha de cada herramienta tenemos una flecha para desplegar el menú y elegir herramientas parecidas.
Speaker A
Vamos a elegir rectángulo centrado.
Speaker A
Lo primero que nos pide será indicar el centro.
Speaker A
Pero como os he dicho, quiero además con las esquinas redondeadas.
Speaker A
En el panel de tarea de cada herramienta tenemos las opciones, si nos fijamos, podemos marcar que tenga las esquinas redondeadas.
Speaker A
Hacemos clic en el centro.
Speaker A
Y queremos que tenga 10 de base.
Speaker A
Así que tecleamos 10, intro.
Speaker A
Y 10 de altura.
Speaker A
10, intro.
Speaker A
Ahora nos pide el radio de las esquinas.
Speaker A
Vamos a indicar, por ejemplo, uno intro.
Speaker A
Cuando no está la figura en verde, es que no está perfectamente restringida.
Speaker A
Para ver qué restricción falta, podemos pinchar y arrastrar y vemos que es que no está ubicado el centro con el centro de los ejes.
Speaker A
Así que selecciono el centro de mi figura y el centro de los ejes.
Speaker A
Y busco la herramienta de restricción de coincidencia.
Speaker A
Ahora ya está perfectamente restringida.
Speaker A
Y cerramos nuestro croquis.
Speaker A
Ahora con el croquis seleccionado.
Speaker A
Hacemos una extrusión.
Speaker A
Y como lo queremos de 10.
Speaker A
Hacemos clic en OK.
Speaker A
Como vemos, nos ha generado el hueco en el centro.
Speaker A
Ahora vamos a generar cuatro huecos circulares.
Speaker A
Empezaremos creando un hueco circular a un lado.
Speaker A
Así que un clic en la cara superior para seleccionarla.
Speaker A
Y un clic en nuevo croquis.
Speaker A
Hacemos clic en el círculo.
Speaker A
Y como lo queremos situar sobre el eje, cuando nos cambia de color el eje, hacemos clic para ubicar el centro.
Speaker A
Vamos a hacerlo de 10 milímetros de diámetro.
Speaker A
Así que tecleamos 10 intro.
Speaker A
Queremos ubicarlo a 15 milímetros del centro.
Speaker A
Así que clic en dimensionar.
Speaker A
Clic en el centro de nuestro círculo.
Speaker A
Lo ubicamos por aquí.
Speaker A
Y la distancia horizontal será de 15 intro.
Speaker A
Ya tenemos ahí nuestro croquis perfectamente restringido.
Speaker A
Lo cerramos.
Speaker A
Y vamos a hacer el hueco.
Speaker A
Con el croquis seleccionado, hacemos clic en vaciado, en pocket.
Speaker A
Buscábamos.
Speaker A
Y a través de todo.
Speaker A
OK.
Speaker A
Una vez que tenemos el hueco, lo seleccionamos.
Speaker A
Y nos vamos aquí a patrón polar.
Speaker A
Como vemos, lo tenemos en el modo de extensión, quiere decir que a lo largo de una extensión de 360 grados.
Speaker A
Que es la vuelta completa.
Speaker A
Vamos a tener dos repeticiones.
Speaker A
Si queremos cuatro, cambiamos el dos por el cuatro.
Speaker A
Ya lo tendríamos.
Speaker A
Hacemos clic en OK.
Speaker A
Y ahí la tenemos.
Speaker A
Vamos a aprender también a dar algún acabado a los bordes.
Speaker A
Aprenderemos la herramienta de redondeado.
Speaker A
Y la herramienta de chaflán.
Speaker A
Por ejemplo, vamos a redondear todos los huecos circulares, haciendo clic y después control clic en cada una de las aristas que queremos redondear.
Speaker A
Después hacemos clic aquí en fillet, en redondeo.
Speaker A
Nos faltaría indicar el radio de redondeo.
Speaker A
Vamos a dejarlo, por ejemplo, en 1,5.
Speaker A
Si yo tecleo con la parte numérica del teclado 1, el punto y el 5, resulta que no es válido.
Speaker A
Tiene que ser 1,5.
Speaker A
Si yo quisiera utilizar el decimal de la parte numérica del teclado, me tengo que ir a edición, preferencias.
Speaker A
Y en general, activar el sustituto del separador decimal.
Speaker A
Para hacer un chaflán aquí el hueco cuadrado, seleccionaría con un clic la arista superior.
Speaker A
Y control clic en la arista inferior y elegiría el chaflán.
Speaker A
Como vemos, el croquis ese cuadrado.
Speaker A
Me lo redondea.
Speaker A
Vamos a ponerle, por ejemplo, 2 milímetros y clic en OK.
Speaker A
Vamos a suponer que quiero redondear también las de fuera.
Speaker A
A 2 milímetros.
Speaker A
Si yo hago clic en la superficie, me redondea todas las aristas de esa superficie.
Speaker A
Vamos a comprobarlo.
Speaker A
Hacemos clic en redondear.
Speaker A
Pondríamos 2 milímetros y OK.
Speaker A
Ahí lo tendríamos.
Speaker A
Como podemos ver, el redondeo se ve un poco poligonal.
Speaker A
Eso lo hace el programa para que sea más rápido de calcular.
Speaker A
Si queremos verlo más suavizado, podemos seleccionar nuestro cuerpo.
Speaker A
Nos vamos aquí a la pestaña de ver.
Speaker A
Y buscamos la opción desviación.
Speaker A
Si en vez de 0,5, ponemos, por ejemplo, 0,05.
Speaker A
Vemos que se nos ha suavizado bastante.
Speaker A
Podríamos cambiarlo también en las preferencias para que siempre nos lo suavice.
Speaker A
Sería el menú de editar preferencias.
Speaker A
En Part y Part Design.
Speaker A
Visualización de la forma.
Speaker A
Y aquí lo podríamos cambiar.
Speaker A
Espero que os haya quedado claro.
Speaker A
Saludos.
