Hola, ¿qué tal? En los siguientes vídeos voy a aplicar las nociones básicas para poder realizar planos de viviendas similares al que estamos viendo en la pantalla.
Ask about this video. Answers come from its transcript only — with the timestamp, so you can check them.
Generated from the transcript and can be wrong — check the timestamp.
Full Transcript — Download SRT & Markdown
Speaker A
Para ello vamos a usar este programa, FreeCAD. Si alguien quiere profundizar más en el tema o tiene dudas, aconsejo que se pase por el canal de Telegram FreeCAD Arts BIM en español.
Speaker A
Voy a dejar el enlace del canal en la descripción del vídeo. Como algunos es la primera vez que usáis este programa o hace tiempo que no lo usáis, voy a recordar cómo nos movemos por el espacio de trabajo.
Speaker A
Aquí, en este recuadro, podréis ver en todo momento las pulsaciones de teclas que hago o los clicks del ratón.
Speaker A
Para hacer zoom, para alejarnos o acercarnos, giramos la rueda del ratón.
Speaker A
Si hago click o presiono la rueda del ratón y la arrastro, nos movemos por el espacio de trabajo.
Speaker A
Si lo que queremos es rotar, hacemos click derecho del ratón en donde queremos que sea nuestro centro de rotación y arrastramos.
Speaker A
Si queremos volver a la perspectiva isométrica que había inicial, buscamos el icono este de isométrica.
Speaker A
También tenemos aquí el cubo de navegación para poder movernos entre las distintas vistas.
Speaker A
Para realizar planos de viviendas, vamos a utilizar el banco de trabajo BIM.
Speaker A
Lo seleccionamos desde este menú.
Speaker A
BIM es una metodología utilizada en edificación.
Speaker A

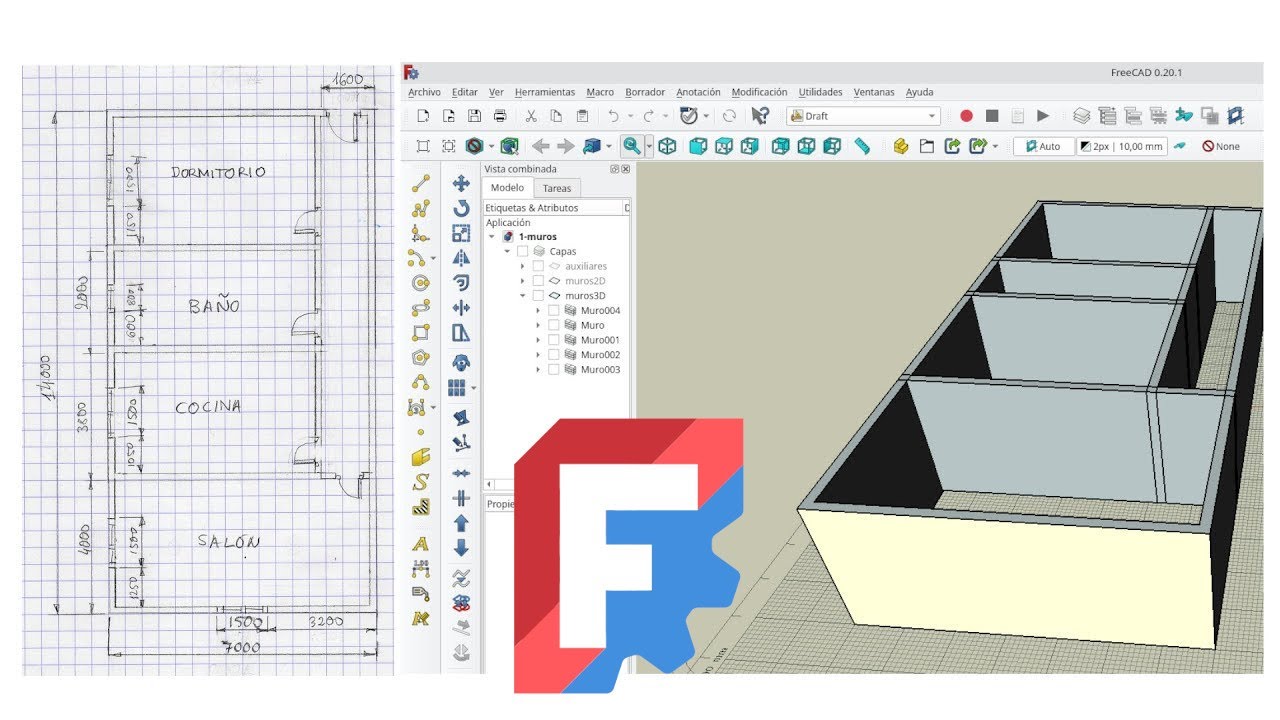

Voy a basar mi plano en este croquis.
Speaker A
Cada uno se supone que habéis hecho un croquis, así que vais a hacer el plano correspondiente a vuestro croquis.
Speaker A
Las medidas las he puesto en milímetros porque por defecto el programa trabaja en milímetros.
Speaker A
Aunque no os preocupéis porque también os voy a explicar a introducir medidas en otras unidades.
Speaker A
Lo primero que haremos serán las líneas que van a definir los muros.
Speaker A
Haremos unas líneas simples que son supuestamente las que van a pasar por el centro de los muros.
Speaker A
Luego ya con el programa automáticamente generaremos las líneas dobles.
Speaker A
Para ello creamos lo que FreeCAD llama sketch o croquis.
Speaker A
Cuando abrimos el programa nos aparece el panel este de tareas.
Speaker A
Y sketch está en primera opción.
Speaker A
Si no tenemos abierto el panel de tareas y tenemos, por ejemplo, seleccionado la pestaña modelo.
Speaker A
Encontramos el icono aquí.
Speaker A
Hacemos click en sketch.
Speaker A
Y automáticamente se nos pone en vista de arriba para ver el plano desde arriba.
Speaker A
Me voy a llevar el origen aquí a la parte esta inferior izquierda.
Speaker A
Y voy a empezar haciendo el rectángulo de la del muro exterior.
Speaker A
Así que buscaré este icono para crear un rectángulo.
Speaker A
Hago click.
Speaker A
Y voy a hacer el click en el origen este de los ejes.
Speaker A
Y ahora tengo que definir las medidas.
Speaker A
En mi plano, las medidas de esta base son 7000 y la otra medida son 14000 milímetros.
Speaker A
O sea, 7 metros y 14 metros.
Speaker A
Así que yo puedo teclear 7000 directamente y para pasar a la siguiente medida.
Speaker A
Pulso intro o le doy a la tecla tabulador que encontramos encima del bloqueo de mayúsculas.
Speaker A
Como os he dicho, si yo quisiera meter directamente la medida en metros.
Speaker A
Como son 14 metros, teclearía 14.
Speaker A
Y borro la doble M y dejo solamente la M de metros.
Speaker A
Presionamos intro y me completa el rectángulo.
Speaker A
Para salir de la herramienta que estoy utilizando en este momento, que es la de crear rectángulo, hago click derecho del ratón.
Speaker A
Ya sabemos alejarnos con la rueda del ratón.
Speaker A
De todas maneras, tenemos el icono este de ajustar a todo.
Speaker A
Las medidas que hemos creado se nos han puesto encima de las líneas.
Speaker A
Tranquilamente podemos hacer click y arrastrar y la apartamos para que no nos molesten.
Speaker A
Voy a hacer ahora el resto de líneas.
Speaker A
Las medidas me va a dar igual.
Speaker A
Las voy a hacer a ojo, simplemente voy a hacer líneas que comiencen en una en un muro y terminen en el otro.
Speaker A
Voy a hacer esta, después la del pasillo y el resto.
Speaker A
Así que busco la herramienta de crear línea.
Speaker A
La coloco a ojo sobre este muro, hago click.
Speaker A
Y aproximadamente horizontal, la coloco sobre el otro muro y hago click.
Speaker A
Ahora la del pasillo, hago click aquí.
Speaker A
Y aproximadamente vertical, hago click aquí.
Speaker A
Me faltaría dos líneas horizontales.
Speaker A
Una desde aquí hasta aquí.
Speaker A
Y otra por aquí.
Speaker A
Para finalizar la herramienta de creación de línea, hago click derecho del ratón.
Speaker A
Como vemos, algunas líneas, las del rectángulo de fuera están verdes.
Speaker A
Eso quiere decir que están totalmente restringidas, porque yo les he dado las medidas.
Speaker A
Y además, esta rayita horizontal roja indica que la línea es horizontal.
Speaker A
Y esta rayita indica que se ha dibujado vertical.
Speaker A
Así que como tengo una horizontal y una vertical con sus medidas, forman un rectángulo perfectamente definido.
Speaker A
Y si hago click y arrastro, no lo puedo mover.
Speaker A
Está bloqueado.
Speaker A
Sin embargo, si yo hago click aquí y arrastro, lo puedo mover.
Speaker A
Porque me faltan restricciones.
Speaker A
Voy a añadirle las distintas medidas y cuando yo le defina las medidas.
Speaker A
Quedará completamente restringido.
Speaker A
Si por casualidad en el panel de restricciones veis que se os crea alguna que sea de simetría.
Speaker A
La tendríamos que eliminar.
Speaker A
Hay veces que automáticamente nos crea restricciones de más.
Speaker A
Bueno, para añadir restricción de cota.
Speaker A
Tenemos esta herramienta de aquí.
Speaker A
¿Veis, cota?
Speaker A
Si hago click aquí y hago click en cualquier punto de esta línea.
Speaker A
Como tengo que acotarlo a 4000 con respecto a la de abajo.
Speaker A
Pues, por ejemplo, hago click en este punto, veis que se me cambia un poco de color.
Speaker A
Yo los he puesto más gordos para que los pueda seleccionar con facilidad.
Speaker A
Para agrandar el tamaño, me voy al menú editar preferencias.
Speaker A
Y si me voy a visualización, vista 3D.
Speaker A
Aquí en tamaño del marcador, podemos elegir el tamaño de esos puntos.
Speaker A
Luego no nos afecta a la hora del plano final, es simplemente para poder seleccionarlos más cómodamente.
Speaker A
Bueno, pues con la herramienta de cota, si hago click aquí en ese punto.
Speaker A
Vemos que se me puede ajustar la cota al eje de abajo horizontal, al eje I vertical o con respecto al origen.
Speaker A
Como es lo que quiero es acotar con respecto a este horizontal, lo ubico aquí.
Speaker A
Hago click e inserto los 4000.
Speaker A
Okay.
Speaker A
Ya tengo estos 4000 de distancia.
Speaker A
Voy a acotar ahora esta distancia de acá, que son 3800.
Speaker A
Pues selecciono el punto, selecciono este otro.
Speaker A
Bueno, cuidado que se me está seleccionando el de abajo.
Speaker A
Por ejemplo, puedo seleccionar este de acá.
Speaker A
Y aquí esta es la de 3800.
Speaker A
Ahora voy a seleccionar los 2000 de acá.
Speaker A
Este y este, por ejemplo.
Speaker A
2000.
Speaker A
Y me faltaría los 1600 que mide de ancho el pasillo.
Speaker A
De aquí hasta aquí.
Speaker A
1600 milímetros.
Speaker A
Se me han puesto todas las líneas verdes, eso quiere decir que está perfectamente definido el croquis.
Speaker A
Además aquí lo pone, totalmente restringido.
Speaker A
Una vez que consigamos esto, hacemos click en close.
Speaker A
Y cerramos el editor de croquis.
Speaker A
Ahí lo tenemos.
Speaker A
Si quisiéramos modificar el croquis, aquí en la pestaña modelo.
Speaker A
Se nos van creando todos los elementos.
Speaker A
Si hago doble click en el sketch, otra vez entraría en el editor de sketch.
Speaker A
Lo cierro.
Speaker A
Ya tenemos el croquis.
Speaker A
A partir de aquí vamos a generar los muros.
Speaker A
Lo ideal es que indiquemos el nombre de cada elemento para luego identificarlos mejor.
Speaker A
Podemos hacer click derecho en cualquier elemento.
Speaker A
Buscamos renombrar.
Speaker A
Y voy a poner croquis muros.
Speaker A
Con el croquis de los muros seleccionado.
Speaker A
Busco muro.
Speaker A
El icono de crear muro.
Speaker A
Como tenía seleccionado el el croquis.
Speaker A
Resulta que me ha generado los muros a partir de ese croquis.
Speaker A
¿Lo veis?
Speaker A
Cada elemento que yo genere, si lo selecciono.
Speaker A
Aquí en la pestaña datos, pues tenemos todos los parámetros de ese elemento.
Speaker A
Por ejemplo, aquí tenemos el width, que es el ancho del muro.
Speaker A
Este ancho de acá que ahora mismo es de 200 milímetros, que son 20 centímetros.
Speaker A
Si yo lo cambiara a 120, vemos que los muros se hacen más finos.
Speaker A
Lo voy a dejar como estaba.
Speaker A
Si yo quisiera eh distintos grosores de muros.
Speaker A
Pues tendría que generarlos, por ejemplo, en distintos croquis.
Speaker A
Otra opción que tenemos interesante es la de alinear.
Speaker A
Eso indica cómo se me ha alineado con respecto al croquis.
Speaker A
¿Dónde tenemos el croquis?
Speaker A
Porque ahora mismo no lo podemos ver.
Speaker A
Como yo he generado el muro a través del croquis.
Speaker A
Si yo despliego aquí la flecha, veo oculto el croquis de los muros.
Speaker A
Si el el icono del ojo está tachado es que no está visible.
Speaker A
Lo puedo hacer visible desde aquí.
Speaker A
O presionando la tecla de espacio.
Speaker A
¿Veis?
Speaker A
Ahí, si me acerco, lo voy a ver mejor.
Speaker A
Ahí en el centro tengo el croquis de los muros.
Speaker A
Si yo hubiese querido que el croquis estuviera en el exterior.
Speaker A
Podría indicarlo aquí.
Speaker A
El alineación del muro, en vez de centrado, lo podría poner a la derecha o a la izquierda del croquis.
Speaker A
Bueno, voy a ocultar el croquis.
Speaker A
Me voy a la vista inicial de isométrica.
Speaker A
Y en el siguiente vídeo os explicaré cómo crear las puertas y las ventanas.
Speaker A
Saludos.
