FreeCAD con Part Design 8: Polilínea y Barrido aditivo

Ask about this video. Answers come from its transcript only — with the timestamp, so you can check them.

Generated from the transcript and can be wrong — check the timestamp.

¿Qué herramientas principales se utilizan en este video de FreeCAD?

En este video se utilizan principalmente la herramienta de polilínea para crear tramos rectos y curvos, y la herramienta de barrido aditivo para dar volumen a una sección a lo largo de un recorrido.

¿Cómo se cambia entre los modos de la polilínea en FreeCAD?

Para cambiar entre los distintos modos de la polilínea (perpendicular, extensión de línea, arco), se presiona la tecla 'M'. Cada pulsación alterna al siguiente modo disponible.

¿Qué pasos se siguen para definir completamente el perfil de la pieza en el croquis inicial?

Primero se dibuja el perfil con la polilínea, luego se aplican restricciones de coincidencia para alinear el centro del arco con los ejes. Finalmente, se añaden restricciones de dimensión, como 10 milímetros para los lados, y se usa la restricción de igualdad para asegurar que los lados tengan la misma longitud.

Full Transcript — Download SRT & Markdown

Speaker A

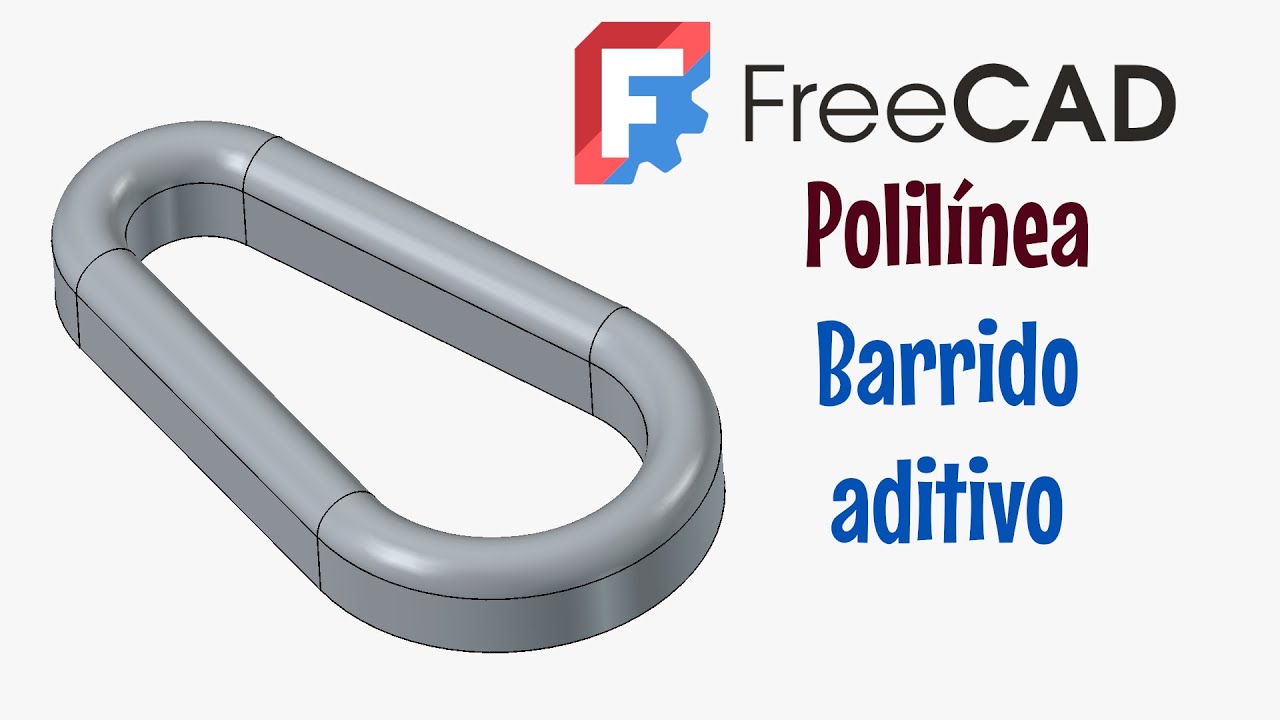

En este vídeo vamos a utilizar por primera vez la herramienta polilínea, con la que podemos hacer tramos rectos y tramos curvos, y además vamos a utilizar la herramienta esta de barrido aditivo, en la que usaremos dos croquis, uno con la sección de la pieza, la sección que tiene esta pieza de aquí, y luego haremos otro croquis con el recorrido que va a tener esa sección para finalmente dar volumen y modelar piezas como esta.

Speaker A

Nos vamos a FreeCAD.

Speaker A

Creamos un cuerpo paramétrico.

Speaker A

Vamos a empezar haciendo nuestro croquis del perfil de la pieza, hacemos clic en nuevo sketch, nuevo croquis.

Speaker A

Vamos a elegir el plano XZ, que es vertical.

Speaker A

Hacemos clic en la herramienta de polilínea.

Speaker A

Empezaremos nuestra primera línea aquí en el eje horizontal y bajamos más o menos vertical para que veamos que se nos pone ahí el símbolo de restricción vertical.

Speaker A

Nos vamos hacia la izquierda, más o menos horizontal con el símbolo junto al cursor de la restricción horizontal.

Speaker A

Nos vamos hasta el eje en vertical.

Speaker A

Y ahora, aquí nos dice que podemos cambiar con la con el atajo M, podemos cambiar los distintos modos de polilínea.

Speaker A

Si presionamos una vez, vemos que se nos hace perpendicular.

Speaker A

Si hacemos clic otra vez a la M, nos hace una extensión de la línea.

Speaker A

Y con el tercer clic, nos genera un arco.

Speaker A

Así que vamos a hacer clic aquí en el punto final.

Speaker A

Y ya tenemos nuestra sección, vamos a darle ahora las restricciones.

Speaker A

Clic derecho para salir de la herramienta de polilínea.

Speaker A

Queremos que este centro del arco coincida con el con el centro de los ejes.

Speaker A

Clic izquierdo para asegurarnos de que no hay nada seleccionado.

Speaker A

Y hacemos de izquierda a derecha un rectángulo de selección.

Speaker A

Cuando tenemos los dos puntos seleccionados, clic en restricción de coincidencia.

Speaker A

Cuando se nos pone en naranja, es que tenemos demasiadas restricciones.

Speaker A

Haríamos clic aquí y presionamos la tecla suprimir para eliminarlas.

Speaker A

Vemos que no está verde aún.

Speaker A

Así que nos falta alguna restricción.

Speaker A

Para saber cuál, es cuestión de hacer clic y arrastrar.

Speaker A

Vemos que nos falta la dimensión.

Speaker A

Así que hacemos clic en dimensión.

Speaker A

Clic en el lado de abajo.

Speaker A

Y vamos a darle 10 milímetros.

Speaker A

Queremos que este también sea de 10 milímetros.

Speaker A

Así que como es igual, clic derecho para salir.

Speaker A

Selecciono las dos.

Speaker A

Y hago clic en igualdad.

Speaker A

Ya tendríamos nuestra sección perfectamente definida.

Speaker A

Hacemos clic en cerrar.

Speaker A

Voy a renombrar mi croquis.

Speaker A

Y lo voy a llamar, pues sketch perfil.

Speaker A

Pincho fuera para que no haya nada seleccionado.

Speaker A

Y creamos un nuevo croquis.

Speaker A

Esta vez vamos a coger el plano XY.

Speaker A

Vamos a hacer ahora el recorrido.

Speaker A

El recorrido tendrá esta forma, podríamos hacerlo con arcos y tangencias como ya vimos.

Speaker A

Pero vamos a ver otras posibilidades.

Speaker A

Tenemos aquí un generador de ranuras.

Speaker A

Vamos a usarlo, hacemos clic aquí.

Speaker A

Haremos clic sobre el eje horizontal.

Speaker A

Tenemos que indicarle la distancia.

Speaker A

La distancia son 60, así que tecleo 60, intro.

Speaker A

Ahora tenemos que indicar el ángulo.

Speaker A

El ángulo es cero, así que cero, intro.

Speaker A

Por último, el radio de apertura.

Speaker A

Vamos a indicar 15.

Speaker A

15, intro.

Speaker A

Clic derecho para salir de la herramienta.

Speaker A

Hacemos clic en dimensión, clic en el centro este de nuestro arco.

Speaker A

Ubicamos aquí y 15, intro.

Speaker A

Ya lo tenemos que coincide nuestro arco con el origen.

Speaker A

Queremos que este arco sea mayor que este.

Speaker A

Por defecto, la herramienta de ranura me genera los dos arcos iguales.

Speaker A

Y podemos ver aquí en pequeño la restricción de igualdad.

Speaker A

Si queremos que se nos vean más grandes los símbolos de las restricciones.

Speaker A

O los elementos del sketcher.

Speaker A

Podemos ir al menú editar, preferencias.

Speaker A

Nos vamos aquí al sketcher.

Speaker A

Y en display.

Speaker A

Podemos cambiar la escala.

Speaker A

Por ejemplo, podemos poner 1,5.

Speaker A

El tamaño de los símbolos de las restricciones, podríamos cambiarlo.

Speaker A

Voy a ponerlo el doble, por ejemplo.

Speaker A

Ahora podemos ver las restricciones bastante más grandes.

Speaker A

Esta restricción de igualdad, yo la puedo seleccionar.

Speaker A

Aquí también la podría ver.

Speaker A

Y le doy a la tecla suprimir para quitarla.

Speaker A

Ahora, si pincho y arrastro en el arco, vemos que ya como no son iguales.

Speaker A

Este se va a mantener de 15.

Speaker A

Y a este le puedo dar otra dimensión.

Speaker A

Vamos a darle la dimensión de 25.

Speaker A

Clic en dimensión, clic en el arco.

Speaker A

Ubicamos 25, intro.

Speaker A

Ya tenemos el sketch del recorrido que va a hacer nuestro perfil para generar el volumen.

Speaker A

Clic en cerrar.

Speaker A

Vamos a renombrar el sketch este.

Speaker A

Y lo voy a llamar sketch recorrido.

Speaker A

Pincho fuera para no tener nada seleccionado.

Speaker A

Y voy a utilizar ahora la herramienta de barrido aditivo.

Speaker A

Hacemos clic.

Speaker A

Tengo que indicar primero cuál va a ser el croquis con mi perfil.

Speaker A

Como le he dado un nombre sketch perfil, aquí lo puedo seleccionar muy fácil.

Speaker A

Podría seleccionarlo directamente desde aquí.

Speaker A

Hacemos clic en OK.

Speaker A

Tenemos ya el objeto del perfil, nos falta ahora.

Speaker A

Indicar el objeto del recorrido a través del cual va a hacer el barrido.

Speaker A

Así que hacemos clic en objeto.

Speaker A

Y vamos a seleccionar el sketch del recorrido.

Speaker A

Tendríamos aquí la imagen preliminar y veríamos que se corresponde justo a lo que necesitábamos.

Speaker A

Hacemos clic en OK y ya tendríamos nuestra pieza completa.

Speaker A

Saludos.
