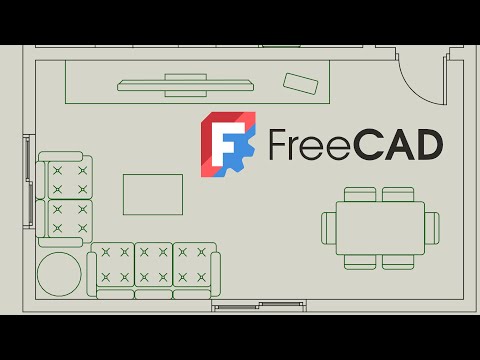

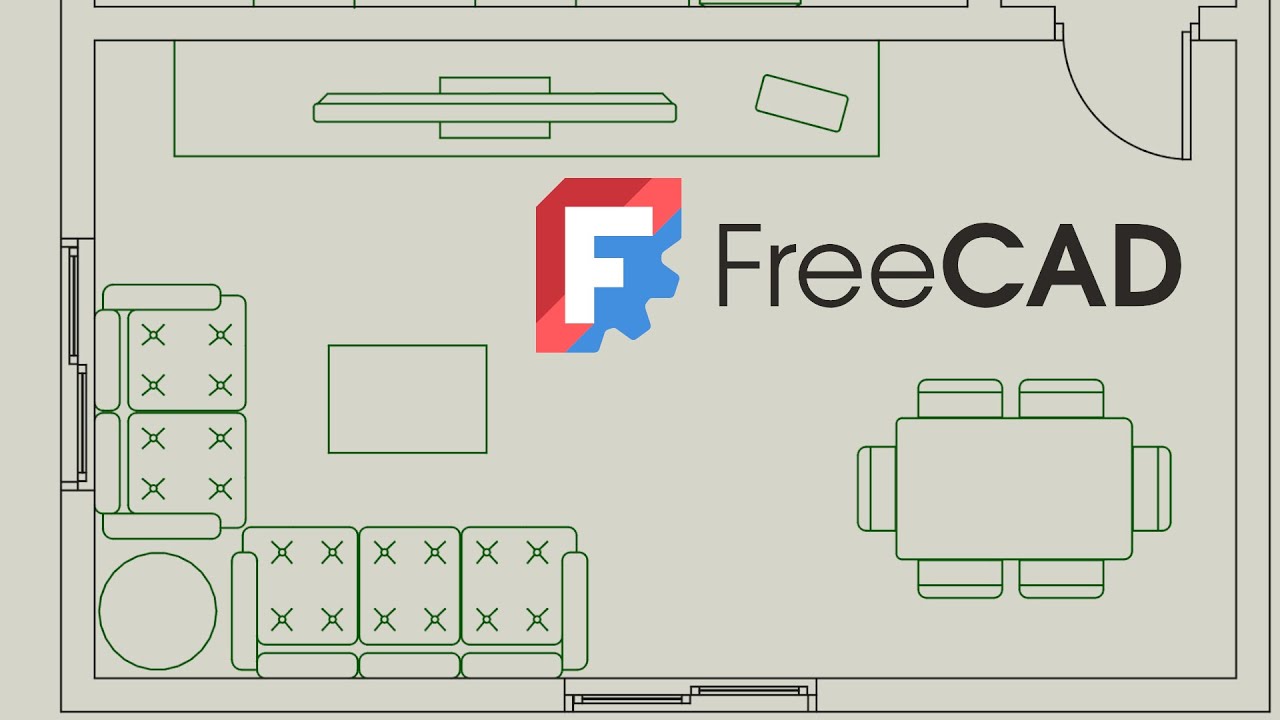

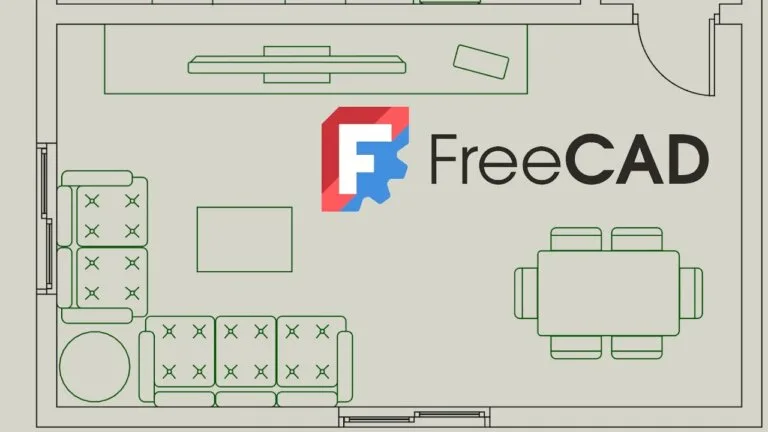

Planos de una vivienda con FreeCAD 1.0 (4/6): mobiliario — Transcript

¿Qué tal? Vamos a seguir con el plano de nuestra vivienda.

En esta ocasión vamos a ver cómo meter los muebles en nuestra proyección 2D que ya tenemos hecha.

Para ello vamos a trabajar con el banco de trabajo Draft, también podríamos trabajar con el banco de trabajo BIM, porque los dos tienen las herramientas que vamos a necesitar.

En la descripción del vídeo voy a dejar un enlace para que podáis descargar el archivo con la librería de los muebles.

Así que hacéis clic en el enlace y os llevará a este archivo alojado en Google Drive.

Buscáis el botón para descargarlo.

Una vez que lo descarguéis, se os habrá ido a la carpeta de descargas.

Para abrirlo, podéis ir al menú archivo, abrir y buscarlo, o lo podéis arrastrar encima del programa.

Cuando abrimos un archivo nuevo, como podéis ver, se nos crea en una pestaña nueva.

Lo primero será seleccionarlo todo, copiarlo y llevarlo a la pestaña de nuestro plano.

Para seleccionarlo todo, clic en el menú editar.

Selección de elementos del cuadro.

Y hacemos clic y arrastramos para hacer el rectángulo de selección.

Control C para copiar.

Okay, para indicar que queremos todo.

Nos vamos a la pestaña de nuestro plano y Control V para pegar.

Vamos a trabajar desde la vista superior.

Así que hacemos clic aquí en arriba.

Como vemos, se nos ha superpuesto con el dibujo anterior.

Así que lo primero que haremos será desplazarlo hacia abajo.

Para seleccionarlo, como aquí nos viene todo mezclado, vamos a irnos a la pestaña modelo.

Y vamos a seleccionarlo desde aquí.

Para seleccionar los distintos elementos, vamos a buscar el primero, que en mi caso es bañera.

Hago clic en ella.

Se queda seleccionada.

Me desplazo hasta encontrar el último, que es el horno.

Y con la tecla mayúsculas presionada, la tecla Shift, hago clic en el último elemento.

Así se me han seleccionado todos, del principio hasta el final.

Buscamos la herramienta de mover.

Hacemos un clic en un punto de origen.

Y clic en el punto de destino.

Como veis, tenemos muchos elementos.

Así que vamos a aprender a organizar nuestro proyecto con capas.

Buscamos este icono de administrar capas.

Hacemos clic en él.

Clic en nuevo.

Y hemos creado una capa nueva.

Doble clic para cambiar el nombre.

Y la voy a llamar mobiliario.

Aquí podemos definir el ancho de la línea.

El color de la línea.

Por ejemplo, lo voy a cambiar a un verde oscuro.

Podemos modificar la transparencia.

La vamos a modificar a 100 y así el color de relleno no se va a ver.

Nada más que nos interesa las líneas exteriores.

Y hacemos clic en aceptar.

Como vemos, se nos ha creado aquí este menú.

Con las distintas capas.

Y la capa mobiliario que hemos creado.

Así que vamos a meter todos los elementos de antes dentro de la capa mobiliario.

Podemos hacer como antes.

Clic en el primer elemento.

Bajamos.

La tecla Shift o mayúscula presionada y clic en el último elemento.

Y después pincho y arrastro hacia dentro de la capa mobiliario.

Como veis, se me han cambiado al color de la capa y al grosor de línea de esa capa.

Lo encontramos desplegando la capa mobiliario, ¿lo veis?

Si yo quiero que los elementos que dibuje nuevos se hagan dentro de la capa esta.

Tengo que activarla.

Clic derecho, activar esta capa.

Vale, vamos a ver cómo ir colocando los distintos elementos en nuestro plano.

Por ejemplo, esto va a ser mi salón comedor.

Así que voy a poner aquí la mesa del comedor.

La mesa de comedor es esta.

Así que con un clic la selecciono.

La podría buscar también por aquí.

Clic en mover.

Clic en un punto que va a ser mi origen.

Y clic donde la quiera soltar.

Por ejemplo, ahí.

Esta ha sido muy sencillo, pero puede haber otros.

Como puede ser este sofá de rincón, que no se me acoplen bien.

Y yo quiero hacer, por ejemplo, una simetría.

Así que vamos a ver cómo hacer simetrías.

Primero voy a desplazarla hacia aquí, que tengo más espacio.

Lo selecciono.

Clic en mover.

Clic en el origen.

Clic en el destino.

Lo selecciono con un clic.

Y buscamos la herramienta de espejo.

Hacemos clic.

Y siempre aquí abajo, si nos desplazamos hasta el final, nos va dando instrucciones de lo que debemos de hacer.

Dice, escoja el punto inicial del eje de simetría especular.

Tenemos que hacer un clic en el punto de inicio del eje y un clic en el punto final.

Que será una línea vertical por aquí.

Así que elegimos cualquier punto por aquí.

¿Veis?

Y para que sea vertical, mantenemos pulsada la tecla Shift, la tecla mayúscula.

Hacemos clic en cualquier punto de aquí.

Y ya tenemos nuestro elemento simétrico.

Ya sabemos hacer simetrías.

Tened en cuenta que si yo ahora cojo y moviera el elemento de origen.

Fijaros cómo el elemento reflejado va a seguir ese eje de simetría y se va a desplazar también.

Sin embargo, si yo desplazo el elemento reflejado.

No os preocupéis.

Que se puede mover sin problema y el origen no lo va a seguir.

Bueno, este elemento, para que se me acople aquí.

Lo tengo que girar 90 grados.

Vamos a ver cómo se gira.

Seleccionamos.

Buscamos rotar.

Tenemos que elegir un punto de centro de rotación.

Lo podríamos consultar aquí.

Al final del todo.

Seleccione el centro de rotación.

Hacemos clic, por ejemplo, aquí.

Tenemos que elegir la línea base del ángulo.

Yo prefiero que sea horizontal.

Así que mantengo la tecla Shift o mayúscula pulsada y hago clic.

Y ahora tenemos que decir qué ángulo.

Como quiero el ángulo 90, vemos que se refleja aquí.

Tecleo 90, intro.

Y ya tengo mi sofá girado 90 grados.

Vamos a ver ahora cómo desplazar los elementos y colocarlos perfectamente pegados a las paredes.

Pues mira.

Voy a seleccionar mi sofá.

Clic en mover.

Y voy a seleccionar esta herramienta.

Las demás tienen que estar quitadas.

Solamente el candado y esta herramienta.

Y esto también, ajustar el plano de trabajo no está de más.

Con esto vamos a conseguir que se pegue el punto.

Aquí a cualquier punto de mi línea.

Que va a ser mi línea de referencia.

Así que hago clic en cualquier punto de esta línea.

Y me voy y selecciono la línea.

Cualquier punto de la línea donde lo quiero pegar.

De momento lo voy a hacer separado de este muro de acá.

Por ejemplo, aquí.

Bueno, pues ahora voy a coger.

Mi intención es coger un punto cualquiera de esta línea y que se me mueva perpendicularmente hacia esta.

Hasta que se me pegue.

Así que un clic para seleccionarlo.

Un clic en mover.

Un clic en cualquier punto de esta línea.

Y ahora, como quiero que se me pegue justo la perpendicular de esa pared.

Quito esta herramienta.

Y activo este de acá.

Perpendicular.

Así que cuando me desplazo y se me marca la perpendicular, hago clic.

Y se me ha ajustado perfectamente, tanto este muro como a este.

Muy bien, vamos a ver ahora cómo hacer, por ejemplo, la encimera de la cocina.

Esto va a ser mi cocina.

Voy a llevarme aquí, por ejemplo, el frigo y después haré lo que es la encimera.

Busco mi frigo.

Aquí tengo el frigo.

Clic aquí en mover.

Clic, punto de inicio.

Y me lo voy a llevar, pues de momento aquí.

Y ahora lo giraré.

Para rotar.

Clic en rotar.

Clic en el centro de rotación.

Clic en cualquier punto donde yo quiera poner el lado base del ángulo.

Por ejemplo, mantengo la tecla Shift y hago clic aquí.

Para que sea vertical.

Y como quiero 180, tecleo 180, intro.

Ya tenemos el frigo girado 180 grados.

Ahora yo quiero que esta línea esté pegada a la pared de atrás.

Así que selecciono el frigo.

Clic en mover.

Que se me ajuste la línea.

Lo demás lo quito de momento.

Y ahora cuando se me pone la línea de verde, clic.

Y clic en el punto donde yo lo quiera soltar sobre la línea.

Ya tenemos ahí nuestro frigo.

Vamos a ver, tenemos que hacer una línea a 60 cm de aquí y 60 cm de aquí.

Que va a ser nuestra encimera.

Para llegar aquí a 60 cm de acá.

Voy a ayudarme de un cuadrado auxiliar en esta esquina de 60 cm por 60 cm.

Nos vamos aquí a crear rectángulo.

Hacemos clic.

Y quiero que se me pegue al final de esta línea.

Así que desmarco esto y marco punto final.

Cuando se me pega al final, clic.

Y ahora tenemos que añadir los lados de ese cuadrado.

Vemos aquí el incremento de X y el incremento de Y.

Como trabajamos en milímetros, quiero 600 mm para la derecha.

Intro.

600 hacia arriba que es la Y.

Intro y cero en el eje Z.

¿Veis?

Se me ha hecho en el eje X, tenemos aquí el eje X y el eje Y.

En el eje X 600 mm, 600 mm al eje Y.

Y en el espacio tridimensional, la profundidad cero.

Así que aquí que mide 60 y 60, me voy a apoyar para hacer la línea de la encimera.

Vamos a empezar la encimera, pues aquí, dejando un pequeño espacio al lado del frigo.

Y después venimos para acá.

Cojo la herramienta de polilínea.

Para hacer una línea con distintos quiebros.

Hago clic en cualquier punto de este muro, como tengo seleccionado el punto final.

Se me va allí.

Así que desmarco el punto final.

Y marco esta herramienta, ajustar cerca.

Así que en cualquier punto de la línea, donde yo considere, puedo hacer clic aquí.

Y yo quiero que sea de 600 mm en la vertical hacia arriba.

Así que presionamos mayúsculas para que sea vertical.

Y vemos que aquí se me restringe al incremento de la I.

Que es la vertical.

Suelto mayúsculas.

No tocamos el ratón.

Tecleo los 600, intro.

Y ya tenemos nuestra línea vertical de 600 hacia arriba.

Como ahora quiero que se me ajuste a ese final, a esa esquina del cuadrado.

Marco el final del cuadrado.

Final de línea, perdón.

Clic aquí.

Si quiero que me llegue aquí a la perpendicular con este muro.

Ya sabemos.

Desmarco esto.

Y marco perpendicular.

¿Veis?

Cuando quiera finalizar la polilínea, hago clic en close.

El cuadrado auxiliar lo selecciono y le doy a la tecla suprimir para eliminarlo.

Pues así tendríamos la línea de la encimera a 60 cm del muro.

Sería una manera de hacerlo.

Podemos aquí ir insertando los fogones, el horno, etcétera.

Voy a hacerlo y ahora lo veis.

Vale, con las herramientas que os he contado antes, ya he colocado mi fregador, el horno y los fogones.

Para hacer el ropero, simplemente no nos vamos a entretener demasiado.

Vamos a hacer un rectángulo y ya está.

Por ejemplo.

Selecciono la herramienta de rectángulo.

Tengo que fijarme que tengo activo que se me ajuste al final de la línea.

Para que se me ajuste aquí al rincón.

Hago un clic.

Y un clic para cerrar el rectángulo.

Con esto sería suficiente para representar nuestros roperos.

Bueno, espero que con todo esto consigáis meter vuestro mobiliario.

En el próximo vídeo os enseñaré cómo preparar el PDF listo para impresión.

Saludos.
