Speaker A

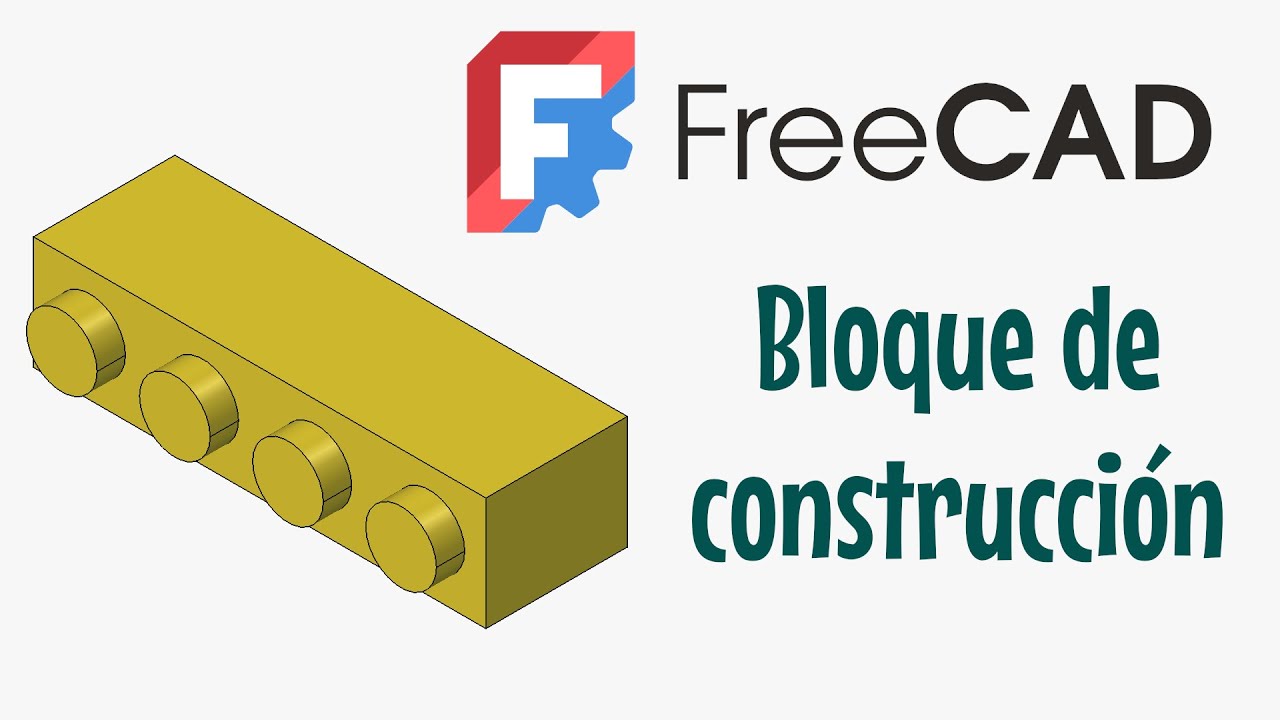

En este vídeo vamos a ver cómo modelar un bloque de construcción similar a este.
Ask about this video. Answers come from its transcript only — with the timestamp, so you can check them.
Generated from the transcript and can be wrong — check the timestamp.
Full Transcript — Download SRT & Markdown
Speaker A
Abrimos el programa FreeCAD. Hacemos clic en cuerpo paramétrico.
Speaker A
Recuerdo que el banco de trabajo Part Design comenzamos haciendo un croquis con un plano en dos dimensiones, vamos a empezar haciendo la cara de atrás, está en el plano vertical y luego le haremos la extrusión de 10.
Speaker A
Así que hacemos clic en New Sketch, nuevo croquis y clic en el plano XZ, que es el plano vertical.
Speaker A
Recuerdo que haciendo clic en la rueda del ratón y arrastrando me puedo desplazar.
Speaker A
Buscamos la herramienta de rectángulo, hacemos clic, vamos a ubicar la primera esquina en el origen de coordenadas, así que nos colocamos sobre él y cuando cambia de color, un clic, nos desplazamos hacia la derecha y ahora tenemos que introducir las dimensiones.
Speaker A
Serán de 24 de base, intro, 8 de altura, tecleo 8, intro.
Speaker A
Para salir de la herramienta rectángulo, clic derecho del ratón.
Speaker A
Como vemos, se nos han creado estos símbolos que indican que estas líneas son horizontales y esta y esta son verticales.
Speaker A
A esto se llaman restricciones, al igual que las dimensiones.
Speaker A
Si yo hago clic en esta restricción de verticalidad, me aparece aquí.
Speaker A
Y si tecleo suprimir, veis, le he quitado.
Speaker A
Ahora resulta que la pieza ya no es de color verde porque no está totalmente restringida, no está totalmente definida.
Speaker A
Aquí nos diría que nos falta un grado de libertad.
Speaker A
Si yo pincho aquí y arrastro, como veis, esa línea ya no es vertical.
Speaker A
Si yo quiero que esta línea vuelva a ser vertical.
Speaker A
Hago clic en ella para seleccionarla.
Speaker A
Y busco la herramienta de restricción de verticalidad.
Speaker A
Aquí veo que no me aparecen porque están ocultas.
Speaker A
Voy a reordenar los paneles de herramientas.
Speaker A
Hago clic y arrastro para llevar abajo esta.
Speaker A
Y la siguiente.
Speaker A
Aquí tenemos la restricción de horizontal y vertical.
Speaker A
Si hago clic aquí, vemos cómo vuelve la línea a ser vertical.
Speaker A
Hacemos clic en cerrar.
Speaker A
Ya tenemos ese croquis en el plano vertical.
Speaker A
Ahora haríamos la extrusión.
Speaker A
Pero voy a renombrar este croquis que acabo de hacer con clic derecho, renombrar.
Speaker A
Y lo voy a llamar base vertical.
Speaker A
Buscamos el icono de destruir.
Speaker A
Como queremos extruirlo 10 milímetros, ya lo tenemos, hacemos clic en OK.
Speaker A
Si quiero hacer zoom a todo el dibujo, buscamos este icono.
Speaker A
Si yo al rotar he dado varias vueltas y no sé ubicarme.
Speaker A
Podemos, podemos pulsar la tecla cero.
Speaker A
Es lo mismo que si pulsamos aquí.
Speaker A
Además, tenemos aquí el cubo de navegación.
Speaker A
Si hacemos clic aquí, vemos que se nos va a la vista frontal, podemos hacer clic en la esquina y volvemos también a la vista esta de perspectiva isométrica inicial.
Speaker A
Vamos a hacer ahora estos pivotes.
Speaker A
Ya sabemos que en Part Design tenemos que partir de un plano en dos dimensiones y luego darle la extrusión.
Speaker A
Así que como quiero ubicar el croquis aquí, hago un clic para seleccionarlo.
Speaker A
Y después un clic en crear croquis.
Speaker A
Para crear un círculo, buscamos el icono de círculo.
Speaker A
Tenemos que indicar primero el centro, así que hacemos un clic a ojo.
Speaker A
Ubicamos el centro.
Speaker A
Y ahora el radio va a ser de 5, así que tecleamos 5, intro.
Speaker A
Vamos a hacer tres círculos.
Speaker A
A ojo, como antes, hacemos un clic aquí en el centro y un clic aquí sin indicar aún el diámetro.
Speaker A
Un clic aquí para el centro y un clic a ojo aquí.
Speaker A
Clic derecho para salir de círculo.
Speaker A
Vamos a decirle que todos tienen la misma dimensión.
Speaker A
Así que vamos a utilizar la herramienta de igualdad.
Speaker A
Selecciono el primero, sin presionar control, me ubico sobre el segundo y hago clic.
Speaker A
Vemos que me cambian de color, me ubico sobre el tercero y hago clic para seleccionar los tres.
Speaker A
Y ahora buscamos el icono de restricción de igualdad.
Speaker A
Hacemos clic en él.
Speaker A
Como veis, todos se me han hecho igual de grandes.
Speaker A
Pero si yo pincho en el centro y arrastro, lo puedo desplazar.
Speaker A
Quiero que todos los centros estén a la misma altura.
Speaker A
O sea, estén en la misma horizontal.
Speaker A
Así que seleccionaré los tres y les aplicaré una restricción de horizontalidad.
Speaker A
Para que me resulte más sencillo seleccionar los tres, hago clic y arrastro de izquierda a derecha.
Speaker A
Y se me han seleccionado los tres.
Speaker A
Ahora hacemos clic en horizontal y vertical.
Speaker A
Si pincho y arrastro, compruebo que todos los centros están en la misma horizontal.
Speaker A
Entre ellos hay una distancia de 8 milímetros.
Speaker A
Así que vamos a utilizar la herramienta de dimensión automática.
Speaker A
Hago clic en el primer centro, clic en el segundo.
Speaker A
Me coloco aquí con un clic.
Speaker A
8 intro.
Speaker A
Lo mismo.
Speaker A
Lo mismo con los restantes círculos.
Speaker A
Ahora, este centro está del origen a 4 milímetros.
Speaker A
El horizontal y vertical.
Speaker A
Así que hago un clic en el centro, como veis, dependiendo de la zona donde me coloque, me va a acotar o me va a aplicar una dimensión u otra.
Speaker A
Vamos a ponernos aquí en la vertical con un clic.
Speaker A
Tecleamos 4 intro.
Speaker A
Haremos lo mismo con la horizontal.
Speaker A
Clic aquí, nos ponemos abajo, clic.
Speaker A
4 intro.
Speaker A
Se nos ha puesto verde porque tenemos perfectamente definido el croquis.
Speaker A
Hacemos clic en cerrar.
Speaker A
Podemos renombrarlo con clic derecho, renombrar.
Speaker A
Y lo voy a llamar Sketch pivotes.
Speaker A
La extrusión anterior podría renombrarla y ponerle, pues, Pad base.
Speaker A
Seleccionamos con un clic el Sketch de los pivotes.
Speaker A
Y buscamos la herramienta de destruir.
Speaker A
Tendrán 2 milímetros, así que tecleamos 2.
Speaker A
Vemos que se nos ha cambiado, intro.
Speaker A
Y ya lo tendríamos.
Speaker A
Podemos renombrar aquí la extrusión, el Pad por Pad pivotes.
Speaker A
Como vemos, si desplegamos cada extrusión, podemos ver los Sketch originales.
Speaker A
Acordaros de que cuando hemos creado el objeto, nos indicaba que era un objeto paramétrico.
Speaker A
Eso significa que está todo relacionado con fórmulas matemáticas.
Speaker A
Si yo hago doble clic en el Sketch de los pivotes y ahora modificar el diámetro del primero con un doble clic.
Speaker A
Y en vez de 5, digo que son 3.
Speaker A
Estos automáticamente, recordáis que dijimos que todos tenían el mismo diámetro.
Speaker A
Se nos han cambiado y además si cerramos el croquis.
Speaker A
Vemos que también las extrusiones se nos han cambiado conforme los nuevos croquis.
Speaker A
Esa es la ventaja de los modelados paramétricos.
Speaker A
Hacemos clic en deshacer.
Speaker A
Y observamos también que todos los croquis y las extrusiones se nos han medido dentro de un body, un cuerpo.
Speaker A
Utilizaremos los contenedores de tipo body para cada una de las piezas que van sueltas.
Speaker A
Ya lo veremos más adelante.
Speaker A
Si quisiera cambiar el color.
Speaker A
Seleccionamos el body y aquí tenemos en la pestaña vista.
Speaker A
Podríamos elegir la apariencia de la forma.
Speaker A
Si hago doble clic aquí, tenemos distintos colores para elegir.
Speaker A
Con esto terminamos este vídeo.
Speaker A
Espero que os haya quedado claro.
Speaker A
Saludos.
