Bien, hoy vamos a hablar entonces de lesiones mecánicas.

Y habíamos dicho la clase pasada que están entre grietas y fisuras.

Sí, vamos a tocar cuál es la diferencia, cuáles son las causas más comunes, probablemente pues hay muchas más, la tipología y de qué manera podemos hacer la diagnosis cuando se presentan este tipo de lesiones.

Bien, entonces, recuerden que estas definiciones son sacadas del libro de Juan Monjo Carrio y él hace la diferencia entre grieta y fisura.

Entonces dice que una grieta es una abertura que afecta el elemento en todo su espesor.

Mientras que una fisura apenas es una abertura que afecta solamente la superficie del elemento.

En algunos textos uno puede encontrar que las las identifican o o las tipifican más bien por su espesor, que es fisura cuando llega apenas hasta un centímetro y a partir de allá se vuelve una grieta.

Bien, pues en realidad, generalmente digamos que diferenciamos la grieta y la fisura en cuanto a la severidad, en cuanto a la vulnerabilidad o el riesgo que puede generar en el elemento, ¿sí?

La grieta no es tan grave por su dimensión, sino que más bien es grave por donde ocurre, ¿sí? Es más grave cuando ocurre, por ejemplo, en un elemento estructural, en una columna, en una viga, en un muro, ¿ya? Pero entonces ahí que ahí es donde hay que revisar qué tanta dimensión tiene en el muro, por ejemplo, que no es un elemento estructural, eh, pero entonces si ocurre solo o ocurrió solamente en el acabado continuo o en en la baldosa o en el acabado por elementos, pues o si ya traspasó como tal el elemento, refiriéndonos al muro, ¿de acuerdo?

Entonces ahí es donde está la diferencia y ahí es donde está el riesgo para la estructura.

Estas lesiones son mecánicas porque están relacionadas con un efecto de movimiento.

Todas las estructuras están sometidas a a movimientos, sería imposible en un mundo digamos que está lleno de vibraciones.

En un mundo que eh es dinámico, ¿sí? Cargas de viento, cargas de sismo, el suelo no es totalmente rígido, presentaba vacíos.

Entonces es es imposible que estas las estructuras no estén sometidas a vibraciones o a movimientos, ¿de acuerdo?

Eso es lo que debiera pasar, entonces, ¿qué debemos hacer? Pues diseñar un buen elemento de cimentación.

Diseñar un buen elemento estructural y construirlo, obviamente, eh determinar una buena calidad de materiales, ¿de acuerdo?

Entonces, ¿por qué ocurren las grietas? ¿Por qué ocurren las fisuras? Porque el esfuerzo, un esfuerzo cortante, cualquiera que sea, un esfuerzo a tracción, a flexión, a compresión, de cortadura, pues es mayor que el que puede soportar el elemento, bien sea el acabado, bien sea el muro, bien sea la estructura, ¿de acuerdo?

Entonces es más grande ese esfuerzo, lo que nosotros hacemos es preparar las estructuras para que la carga o para que el elemento que genere un esfuerzo a compresión o a tracción.

Tenga una carga menor que el que puede soportar el elemento, ¿sí? Entonces, al ser menor, nuestro elemento lo va a soportar.

Lo va a transportar o simplemente lo lo puede conducir y ya la estructura pues está en buenas condiciones, ¿cierto? Al no ser así, pues entonces ocurren evidencias y es que se fisura el elemento.

Si ya la carga es mayor o es repetitiva, ¿cierto? Que ocurre mucho en los en los pavimentos, es decir, también fallan por fatiga, ¿no?

Eh, si es repetitiva, si es activa, entonces ya puede generar el colapso de la estructura.

Que entonces son unidades poco preparadas para resistir estos tipos de esfuerzos o un mal diseño.

Luces muy grandes.

Eh, falta de dimensionalidad en las vigas, en las viguetas, en las columnas, ¿sí?

Generalmente cuando se refuerza lo que se hace es ampliar la dimensión de los elementos estructurales, porque queda muy sesgada eh porque faltan elementos, ¿sí?

Eso puede generar grietas y fisuras.

¿Cuál es la tipología? Pues tenemos tres tipos.

Según el tipo de de material sobre el cual se presenta la grieta y la fisura.

Eh, según la causa, es decir, qué produce la grieta, la fisura.

Y según su movilidad, si son activas, o sea, si están en el momento.

Causando un efecto de movimiento y eso genera la grieta o la fisura.

O si se produjeron en algún momento, tipo ya no no está la causa, por ejemplo, un sismo, ¿cierto?

Eh, por ejemplo, una avalancha, ¿cierto? Eh, por ejemplo, un vehículo muy cargado.

Eh, sobrecargado, de pronto que que no fuera la carga que permitía el puente o la vía, etcétera.

Entonces, activas y pasivas.

Entonces, de eso hablamos según la movilidad.

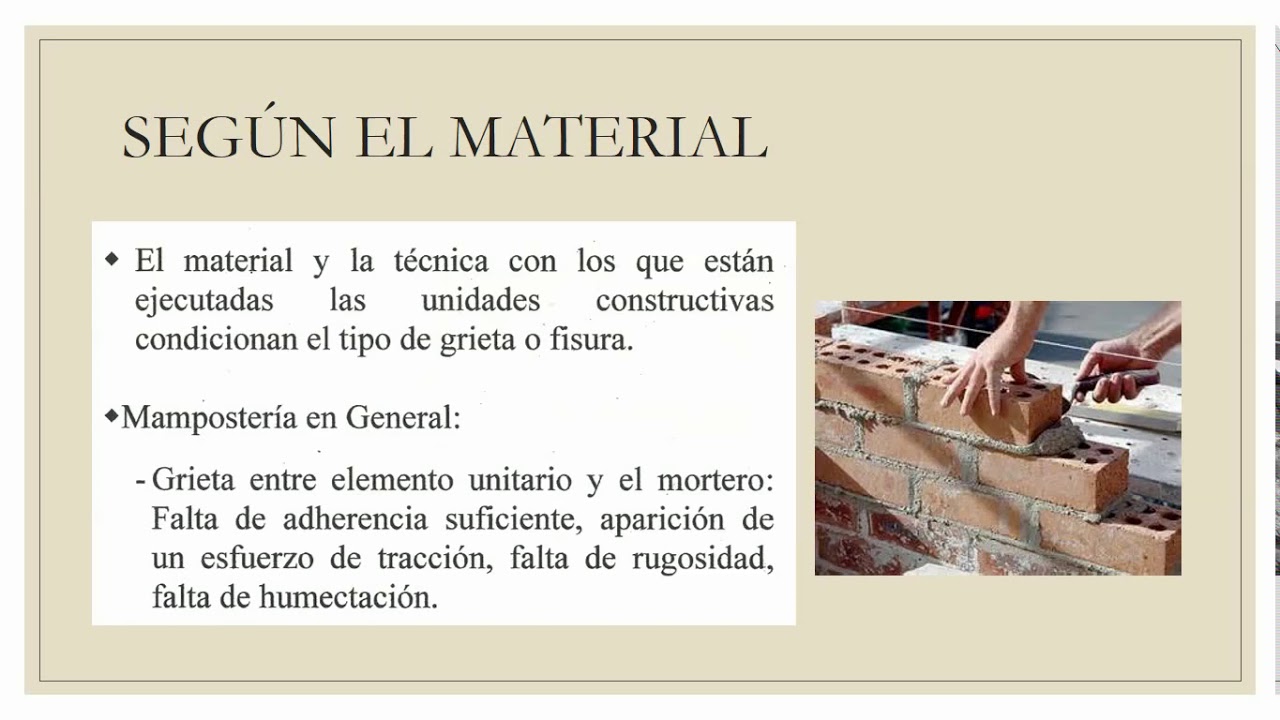

Según el material, por ejemplo, cuando nosotros hablamos de grietas en vigas, columnas de concreto reforzado.

Ello puede llevar a consecuencias trágicas, porque el concreto reforzado, digamos que es como el elemento estructural de del sistema que estamos trabajando, ¿sí?

Entonces, al ocurrir una grieta o fisura en el concreto, pues lo que puede también pasar es que expongamos el acero, que haya corrosión, que haya que haya pérdida de el espesor del acero.

Ya.

Entonces, al haber ese tipo de daños.

Pues ya la lesión mecánica es es mucho más grave, ¿sí? Entonces, según el material, depende de dónde se encuentre la grieta o depende de dónde se encuentre la fisura.

Pues entonces se puede determinar la severidad o se puede diagnosticar la estructura que está presentando el fallo, que está presentando la lesión.

La lesión es visible, entonces nosotros podemos ver una fisura.

Entonces, determinar la causa hace que nosotros revisemos sobre qué tipo de material estamos trabajando, por ejemplo, si la grieta, la fisura, eh, de pronto se produce en el mortero de pega de un muro.

Pues ya uno se da cuenta que, digamos, lo que pasó es que el mortero de pega de pronto no tuvo un buen diseño, eh, hizo falta humedad, eh, en la mezcla o faltó humedecer los mampuestos.

Ya.

Entonces, ahí cuando ocurre en el en el mortero de pega, estamos nos estamos dando cuenta que este elemento no tiene la suficiente resistencia o de la manera como se mezcló, no se generó que los materiales tuvieran la resistencia para que al soportar los esfuerzos mantuvieran pegado o consolidado los mampuestos.

Si ocurre en el ladrillo, bueno, ya es otra cosa, quiere decir que los ladrillos no están funcionando correctamente para la carga a la que está sometida el muro, ¿sí?

Eh, bueno.

Cuando hablamos de hormigón, podemos decir que la estructura, por ejemplo, una viga o una columna, no está teniendo el la suficiente capacidad portante para soportar los esfuerzos a los que está sometido o hacen falta vigas que refuercen el elemento y se dejaron luces muy grandes.

Si es una placa de entrepiso, puede ser falta de acero o falta de juntas, por ejemplo, muy largas las luces, eso eso puede generar efectos eh como la producción de de fisuras.

Humedades también pueden generar fisuras, humedades prolongadas.

Eh, sobrecarga, sobreesfuerzos, asentamientos en la cimentación, también pueden generar eh fisuras y pueden afectar el hormigón eh, perdón, pueden afectar el acero.

Por ejemplo, la humedad puede afectar el acero, ¿sí?

Una de pronto que no haya quedado bien embebido el acero, efectos eh pues producen grietas, producen fisuras, ¿de acuerdo?

Entonces, cuando nosotros vemos una grieta, una fisura en el en el hormigón, ¿qué hay que hacer? Mejorar el elemento estructural o aumentar el acero o aumentar el revestimiento de concreto, ¿cierto?

O de pronto hacer el elemento, digamos que con mayor capacidad portante.

Es lo que deberíamos hacer.

En los acabados, pues en los acabados continuos, en los acabados por elementos, es decir, en las pinturas, ¿cierto?

Y en las en las baldosas o en las cerámicas también podemos ver ese tipo de grietas o fisuras.

Por movimientos.

Se generan.

O por falta de esfuerzos cuando de esfuerzo o de capacidad portante cuando hablamos del hormigón, ¿sí?

Acá vemos la situación que les decía con el con el muro, ¿cierto?

Dependiendo si está rompiendo el elemento o si está rompiendo el mortero, pues ya podríamos hablar de que es un error de fábrica.

Un error de mezcla del mortero de pega por falta de humedad.

Por falta de un buen proceso constructivo.

Según la causa, entonces, generalmente, vuelvo y les digo.

Eh, lo que lo que ocasiona la la grieta o la fisura es un una acción de movimiento, entonces, ¿qué pueden qué puede generar esto? Un empuje, ¿cierto? O un una un esfuerzo de compresión, ¿sí? Entonces, cuando hablamos de un empuje, por ejemplo, generado por el agua, generado por tierra, generado por algún eh material o algún elemento que esté sobre la estructura, ¿de acuerdo?

Entonces, cuando tenemos asentamientos, se pueden producir esos que ustedes ven en las imágenes, un asiento puntual, por ejemplo, se refleja como una fisura que después se puede volver en una grieta en todo el centro del muro.

Cuando se produce en una de las esquinas, pues se comporta de esta forma, quiere decir que hay un asiento puntual, ¿sí? Un asentamiento, el suelo no está soportando en una zona específica.

Eso generó un asentamiento en diagonal y produce esas esas fisuras.

Miren el asentamiento continuo, o sea, se produce, pero en mayor medida.

Para la primera imagen en el centro, en la siguiente en la siguiente fila.

Donde podemos observar empujes en la parte central, empujes continuos, empujes en diagonal.

Otros que generan eh no apertura total de la la fisura de manera vertical, sino ya horizontales, ¿sí?

Entonces, eh hay que revisar si el empuje es vertical o si el empuje es horizontal, generalmente estos pueden causar este tipo de empujes o asentamientos causan grietas y causan fisuras, ¿sí?

La causa directa es una eh sobrecarga, ¿cierto? Como el empuje.

O la causa directa es eh el tipo de suelo sobre el cual está la la estructura.

Y la causa indirecta es un un mal diseño.

Es una mala elección de los materiales, sobre todo mal diseño porque debería haberse estudiado el suelo.

Y y haber revisado que no ocurrieran este tipo de asentamientos a esta carga o mejorar el tipo de cimentación, ¿de acuerdo?

Mire, ahí tenemos más gráficas.

Que nos pueden dar una idea de por qué se producen grietas o fisuras.

Cambios de temperatura.

También.

Ahí, ¿qué pasó?

Una mala elección de los materiales.

Sí, si hay este tipo de cambios de de temperatura, pues hay que buscar materiales que sean más elásticos, ¿sí?

Menos rígidos y y más elásticos.

Que puedan soportar ese tipo de deformaciones.

Sí, por ejemplo, si yo tengo una condición en una vía donde hay una falla, donde hay movimientos todo el tiempo.

Pues yo no voy a colocar un pavimento flexible, porque yo sé que se me va a fisurar mucho más rápido.

Yo voy a colocar de pronto un adoquín o yo voy a mejorar el suelo con un pedraplén que soporte las cargas, que las distribuya.

Y ya encima voy a colocar mi mi base, mi subbase y luego mi mi base y mi carpeta.

¿De acuerdo?

Entonces, son errores de proyecto.

Claro.

Ahí una mala elección de los materiales por cambio de temperatura.

Pues eso genera retracción, ¿cierto? Y luego que vuelva a su condición inicial el material.

Pues, hombre, yo tengo que buscar la la forma, la manera.

De que mi material resista ese tipo de de esfuerzos, ¿sí?

Según su movilidad.

Las grietas estabilizadas son aquellas cuya movilidad no supere una determinada dimensión y, por tanto, se puede proceder a su reparación.

Existen otro tipo de grietas que mantienen una movilidad periódica (se abren y se cierran) en función de los cambios de temperatura ni por los estados de carga.

Si, por ejemplo, una crecida.

Y esa crecida produjo eh que la aleta fallara, es decir, se desprendiera el estribo.

Bueno, yo tengo que revisar, ¿sí? Si llegó hasta ese punto y no es activa, es decir, no no se va haciendo mayor.

Tanto que me pueda generar una lesión en el estribo y ya luego la falla del puente, ¿sí?

Pero cuando eh estas son activas, por ejemplo, en un muro donde yo veo una fisura es pequeña.

Luego cada vez la veo más grande, más grande.

Bueno, ahí ya está pasando algo, digamos que puede generar.

Toda la rotura del elemento, la falla y de pronto la falla de la estructura.

Entonces, según la movilidad, o sea, cada vez más más grande, más grande, ya es, digamos, más severo.

Y el el fallo y hay que revisar cuál será el tipo de intervención.

No es solamente sellar la grieta, sino revisar cuál es la causa y eliminar esa causa que me está generando un movimiento permanente, ¿sí?

Otra otra causa por la que son muy comunes las grietas y las fisuras es por la falta de juntas.

O en los pavimentos, sobre todo.

O porque no se corta en el momento que se debe cortar la junta, no han visto ustedes que muchas veces uno ve la junta al lado de la de la grieta en un pavimento.

Y uno dice, pues, ¿qué pasó?

Si aquí está la junta, pues pasó que no la cortaron en el momento que que debía ser.

Entonces, el el esfuerzo o el pavimento revienta por otro lado.

Porque no hemos direccionado o conducido esa esa carga, ¿sí?

Entonces, hay que romper en el momento adecuado.

Y a las distancias adecuadas y muchas veces son necesarios dovelas, ¿sí? Que permitan la conducción de esos esos esfuerzos, ¿sí?

Sobre todo en las en las secciones críticas, por decirlo así.

Que más van a tener que soportar carga.

Eh, en las en los pavimentos también es muy común.

Una mala elaboración del curado, el concreto es muy caliente, hay que humedecerlo, ¿sí?

Hay que estarlo revisando una vez se funde o se instala.

Hay que estar revisando la humedad, ¿sí?

Ni ni mucha humedad, pero tampoco que haga falta.

Porque entonces empiezan a haber procesos de contracción y retracción, ¿sí?

Entonces, hay que hay que estar pendiente de cuándo se corta la junta.

Hay que estar pendiente de si se deben instalar dovelas.

Hay que estar pendiente de hacer un buen tema de de fraguado y de curado.

Otra otra causa que genera grietas o fisuras.

Son demasiado eh materiales muy flexibles.

Demasiado porosos.

Eh, de poca capacidad portante, muy de espesores muy pequeños, muy débiles.

De pronto duros, pero débiles, por ejemplo, el el por por qué lo digo, por ejemplo, el vidrio es un elemento que es duro, pero es un elemento débil, porque tú aplicas un esfuerzo y de una vez estalla totalmente, ¿sí?

Entonces, hay que revisar qué tipo de materiales son los que estamos colocando, sobre todo en las fachadas o eh en estos eh partes donde va a haber más carga, cerca a las columnas, cerca a las vigas, ¿sí?

Entonces, hay que hay que revisarlos.

¿Cómo podemos diagnosticar lesiones de grietas y fisuras?

Igual que hemos mencionado cuando hablamos de las lesiones físicas.

Lo primero que tenemos que hacer es identificarlas.

Empezar a consolidar una historia clínica.

¿Cuál es el origen de la grieta o la fisura?

¿Sí? ¿Cómo ha venido evolucionando?

Eh, características físico-mecánicas del material sobre el cual se produjo para saber de pronto si es duro o no, si es muy permeable, si es muy poroso, ¿sí? Eh, si es duro, es rígido, ¿ya?

Y y eso nos va a poder diagnosticar.

La diagnosis que debe tener.

La causa indirecta.

La causa directa.

No es que haya una causa directa o una causa indirecta, no.

Hay causa directa y causa indirecta, o sea, una causa por en el en el diseño, en la calidad de los materiales o el proyecto.

Y otra causa directa, que acuérdense que es el agente patógeno.

Lo que me está generando la lesión.

Eh, ojalá tengamos información acerca de la evolución del proceso, ¿sí?

Y ya pues con todo eso podemos llegar a a diagnosticar.

Qué generó la grieta, qué generó la fisura.

Y por lo tanto, pues, ¿qué podemos hacer, ¿sí?

Entonces, ese ese el es la presentación acerca de de fisuras.
