Урок по слотам и блокам питания в компьютерах: разбор RAM, PCI Express, mini PCI, питание и охлаждение.

Key Takeaways

Правильная установка модулей памяти требует учета ключей и фиксаторов для предотвращения ошибок.
Слоты PCI Express различаются по размеру и назначению, что важно при выборе устройств.
Модульные блоки питания повышают удобство сборки и улучшают охлаждение системы.
Подключение фронтальной панели системного блока требует внимания к правильным коннекторам и ключам.
Дополнительные кулеры помогают поддерживать оптимальную температуру компонентов.

Summary

Обзор слотов для оперативной памяти (RAM) на материнской плате Asus, включая различия ключей DDR1, DDR2, DDR3.
Пошаговое объяснение правильной установки модулей памяти с учетом ключей и фиксаторов.
Описание слотов PCI Express разных типов (x1, x16) и их предназначения для видеокарт и сетевых карт.
Разбор mini PCI и mini PCI Express слотов, используемых в ноутбуках для Wi-Fi карт и антенн.
Объяснение работы блока питания: преобразование переменного тока в постоянный и разные напряжения для компонентов.
Различия между обычными и модульными блоками питания с возможностью отключения ненужных кабелей для удобства и охлаждения.
Описание коннекторов питания материнской платы и устройств SATA, IDE, а также старых устройств.
Информация о дополнительных кулерах для блока питания и материнской платы для улучшения охлаждения.
Обзор подключения фронтальной панели системного блока: USB, аудио, кнопки питания и перезагрузки.
Подробности о правильном подключении кабелей с учетом ключей для предотвращения ошибок.

Chapters

Full Transcript — Download SRT & Markdown

Speaker A

Слоты здесь. Что мы видим? Вот, мы видим здесь слоты для рамок, видите, для модулей памяти. А, кстати, посмотрите, здесь видим материнская плата Asus, а это её модель, вот здесь обозначено. Вот смотрите, вот два слота для RAM, видите, здесь есть ключ, и естественно,

Speaker A

как я вам объяснял, в зависимости от типа рамки DDR1, DDR2, DDR3 ключи находятся в разных местах. Допустим, у одной версии здесь находится, у другой версии здесь. Вот DDR3, допустим, здесь. Это опять-таки для чего предназначено? Чтобы модули не перепутали,

Speaker A

рамки просто не перепутать, то есть другая рамка просто не сядет в этот слот. Как мы вставляем рамку? У RAM по бокам здесь есть шпильки, видите, здесь есть шпильки. Мы эти штучки заранее раздвигаем в стороны, сверху ставим рамку правильно, чтобы она

Speaker A

правильно села. Смотрим ключ на рамке, чтобы совпадал ключ со слотом. Сверху ставим и давим вот с этих частей, с двух частей, и вот с этой части давим, из этой части давим сверху. Как только мы давим эти части,

Speaker A

эти шпильки, вот эти шпильки, они обратно сами закрываются по ключу. Как только шпильки закрылись, мы надавили сверху по бокам за эти части, надо вернуть эти части, надавили, как только шпильки закрылись, всё, рамка села отлично. Потом здесь что мы видим? Слоты для PCI Express.

Speaker A

PCI Express — вот маленький слот, который называется PCI Express x1. Есть слот стандартной PCI Express x16. Это маленький слот предназначен для небольших устройств, допустим, для карточки. Видите, здесь вот сетевая карточка, ключи посередине, вот здесь под тоже ключ посередине,

Speaker A

то есть почти посередине, тоже предназначен для того, чтобы карточка правильно подключилась к этому гнезду. А это гнездо обычно используется для подключения видеокарт, более мощных устройств, видеокарт. Поэтому вы не увидите много гнезд, много коннекторов, контактов. И, кстати, мы сюда тоже можем эту карточку

Speaker A

подключить. Польза в том, что эта карточка будет меньше места занимать. Вот эта часть, посмотрите, вот эта часть сетевой карточки подключается сюда, а эта часть подключается сюда. Это всё ставлю, остаётся просто не использовано, то есть это тоже возможно так подключить. Внизу мы видим весь вот этот PCI Express,

Speaker A

обычно жёлтого цвета. Видите, Agnes на? А внизу видим PCI, и не просто PCI, не гнётся, то что он да, это тоже говорит сетевая карточка PCI. Если эти модемы, есть звуковые карточки и так далее, тоже видите ключи,

Speaker A

совсем находятся в другом месте. Справа же находится, здесь слева ключи, справа. Потом есть для лаптопов, для лаптопа тоже есть мини PCI и extension слот, то есть есть мини PCI, обычно я просто PCI, я просто мини PCI, а есть мини PCI Express. Это они

Speaker A

используются для лаптопа. Видите, здесь мы увидим вай-фай карточку лаптопа. Вай-фай карточка — это первая карточка, которая мини PCI, а это вторая большая карточка мини PCI Express. Вот внизу и коннектор, видите? А здесь мы видим, смотрите, два гнезда.

Speaker A

Смотрите, вот первое гнездо, вот это, конечно, это второе внизу. Здесь тоже одно гнездо и два гнезда. Вот эти гнезда они мало в лаптопах обычно бывают, значит, антенна, правильно? Вот эти от антенн идут два кабеля, один кабель идёт к этому

Speaker A

гнезду, второй кабель от антенны идёт ко второму. Внизу то же самое с этой платой, то есть к этим гнездам подключается антенна лаптопа, чтобы этот лаптоп мог подключиться к вай-фай сети. Окей, помощь сопла есть. Дочь блоки питания повторным объяснимо блоках питания.

Speaker A

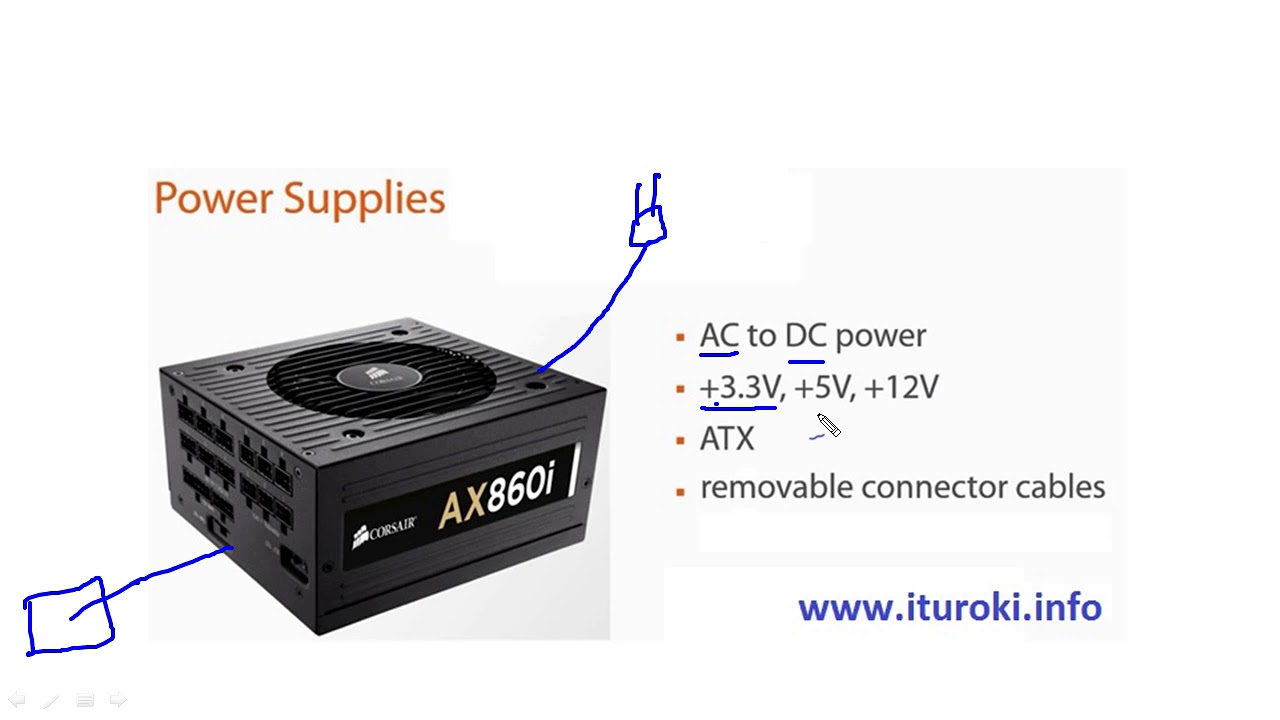

Допустим, что делает блок питания? Он преобразует постоянный ток, эссе на английском переменный ток, с розетки, который идёт ток, который с розетки, это переменный, он преобразует его в постоянный ток, то есть компьютер, допустим, если мы сюда вот здесь с розетки, здесь наша вилка

Speaker A

подключается к розетке, мы здесь получаем переменный ток, который идёт в блок питания. Блок питания преобразует этот переменный ток в постоянный и питает нашу материнскую плату постоянным током. То есть наш компьютер питается только постоянным током. Некоторые части питаются 3,3 вольта,

Speaker A

некоторые части 5,5, вроде используют, некоторые 12 вольт используют, в зависимости от устройства, видео, сколько стоит материнская плата, сколько используют кулеры, сколько используют, окей, а все они используют разные вольтажи, разного это же абсолютно окей. Кроме этого есть хорошие, вот видите,

Speaker A

интересно, интересно блок питания. Мы видим на картинке, он называется блок питания, который имеет прямой был коннектор, чей волос, то есть съёмные, видите, вот съёмные коннекторы. Вот эта балка имеет съёмные коннекторы, то есть на обычном блоке питания что мы видим?

Speaker A

Посмотрите, вот всех кабелей они будут с него выходить, с этого блока питания, но они впаяны должны в этот блок питания, да? Правильно, куча здесь кабелей выходит, видите? А в этом случае мы можем лишь не кабелю просто, чтобы на

Speaker A

материнской плате они вместо не занимали. Да, мы можем эти великие шнурки ли отключить. Допустим, есть, допустим, один кабель идёт, допустим, подключили питание к этому питанию, в матплату идёт кабель, допустим, один кабель для питания материнской платы, то есть два кабеля для

Speaker A

питания материнской платы, три кабель для питания видеокарты, четыре для питания жёсткого диска, пять до девяти райтера. А все стали ему выключу, отключаем, просто ставим в сторону, чтобы более аккуратным был наш кейс, мало вместо занимания эти кабели. Кроме этого, чем меньше вещей в кейсе, тем кейс

Speaker A

сам процессор не сильно нагревается, окей, там больше пространства, лучше охлаждается. А в этой версии мы ничего есть, можно делать, всё это будет находиться в любом случае на нашем процессоре. Рита есть система, то есть было блоки, просто нужно вас нормально, то есть уложить аккуратно,

Speaker A

чтобы всё было здесь качественно. Повторить этот кабель, два кабеля, вот два коммуникатора. Это первый коннектор, это второй коннектор, который питает материнскую плату. То, что в предыдущем уроке вам говорил, этот четырёхжильный, а здесь жил намного больше. Здесь есть даже

Speaker A

специальный ключ на нём, и на нём тоже, на материнской плате гнездо, куда подключается этот кабель. Там есть в этом гнезде проём, чтобы тот ключ сел в него, чтобы управлен не перепутали, да? То есть там нектар и окей, чтобы правильно посадили. Везде есть

Speaker A

ключи. Потом вот эти чёрные, вот эти коннекторы, они два SATA для питания SATA устройств, для SATA райдера, для SATA жёсткого диска. А вот белые, белый, они для питания IDE устройств, IDE HDD. А эти девять райтеров, то, что я говорил, старого типа

Speaker A

устройств. Даже на это было питание. Есть дополнительный кулер избу к тане без кулера. Есть блок питания с кулером более мощный ПК, лоб палка питания. Они имеют дополнительный кулер встроенный, чтобы лучше охлаждался сам блок питания. Справа мы здесь видим дополнительный

Speaker A

кулер дома от клад, и то есть мы можем дополнительно кулер установить на материнскую плату. Вот этот коннектор выходит три жилы с него, потом от платы есть специальное место для кулера, подключается к этому гнезду платы. Это как бы дополнительное видео, что у

Speaker A

вас много устройств на материнской плате, там видеокарты, мощные видеокарты, ещё такое встань можете поставить дополнительно, чтобы ещё лучше охлаждалась ваша система. Потом качество повтор, опять-таки коннектор, который мы имеем на передней части нашего процессора, окей, коннектор USB, весит 2 или 3, весе.

Speaker A

Вот USB, некоторые аудио, допустим, здесь и сбивать. Иногда панель бывает, например, части систему блока суда можно отдельно плату до суда можно подключить микрофон, наушники и так далее. Power батон, то есть кнопки питания, вот большая кнопка питания, reset button,

Speaker A

кнопка перезагрузки, lights, то есть индикаторы перезагрузки или жёсткого, индикаторы работы компьютера и работы жёсткого диска или дополнительный фронтальный девайс. Иногда на нём сверху бывают специальные схемы устройства, которые подключать как дополнительно можем. Здесь на схеме посмотрите, здесь навороченный системный

Speaker A

блок, видите? Здесь что мы имеем? Вот коннектор и успешный коннектор, потом регулятор громкости, даже специально, вот эта схема, специальная панель, видите, как будешь строить что-то дополнительно. Потом кнопка выключения, включения здесь есть, потом кучу здесь звуковом устройстве есть, видите, внизу ещё SATA,

Speaker A

здесь есть. А здесь, помните, в прошлом уроке мы с вами проходили, давать то, что вот передней части системного блока, что мы имеем кнопку, допустим, включение, выключение, power, называ...

Speaker A

10 люди которые но допустим здесь два индикатора да здесь индикатор питания это индикатор работы жесткого диска вот все четыре кабеля с них эти двойные то есть пар по паре дойдут этика объявите вот здесь это черные то это как

Speaker A

бы насадки коннектора на видите допустимо на матплате что видим пару лет что значит пару лет этот вот этот powered то есть лампочка включении компьютера до правильно мамочка питания индикатор питания смотрим на матплате написано здесь powered внизу окей здесь тоже написано

Speaker A

павла это включая у суда окей внизу здесь чтобы увидим вот здесь внизу reset значит россия трясет это что вот эта кнопка кнопка перезагрузки написано ресей то значит мы видим что этот кабель идет из этой кнопки перезагрузки подключая на сайте вечно

Speaker A

соответствующее гнездо на мат на материнской плате потом он афону что означает он of и жукова это одно и то же то есть выключит включить power то здесь может быть немножко отличаться написано уже по логике вещей даже понять да он опыт и что значит бог хочет

Speaker A

включить естественно заложив подключить power вот эти кабели ведущей от этой кнопки их ожидало этот индикатор работы жесткого диска тоже внизу не смотрим каждый год и подключим его сюда все так элементарно на этом все спасибо за просмотр

Topics:слотыоперативная памятьRAMPCI Expressmini PCIблок питанияматеринская платаохлаждение компьютераконнекторыфронтальная панель

Frequently Asked Questions

Как правильно устанавливать модули оперативной памяти в слоты?

Необходимо учитывать расположение ключа на модуле и слоте, чтобы они совпадали. Перед установкой нужно раздвинуть фиксаторы по бокам слота, вставить модуль сверху и нажать с двух сторон, чтобы фиксаторы защелкнулись.

В чем разница между слотами PCI Express x1 и x16?

PCI Express x1 — маленький слот для небольших устройств, например, сетевых карт, а PCI Express x16 — большой слот, предназначенный для подключения мощных видеокарт.

Что такое модульный блок питания и какие у него преимущества?

Модульный блок питания позволяет отключать ненужные кабели, что упрощает сборку и улучшает вентиляцию внутри корпуса, снижая нагрев компонентов.
