[Música] Nos encontramos en el laboratorio de geotecnia de la Facultad de la UNAM. Vamos a realizar la prueba de corte directo, cuyo objetivo es encontrar los parámetros de resistencia del suelo.
Demostración práctica de la prueba de corte directo para determinar la resistencia al esfuerzo cortante de suelos en el laboratorio de geotecnia de la UNAM.
Key Takeaways
- La prueba de corte directo es fundamental para determinar la resistencia al esfuerzo cortante de diferentes tipos de suelo.
- La preparación cuidadosa de la probeta y la medición precisa de sus dimensiones son cruciales para obtener resultados confiables.
- El equipo de corte directo permite medir deformaciones verticales y horizontales durante la aplicación de carga.
- Los resultados obtenidos se registran en un formato estandarizado que incluye datos del proyecto y características del suelo.
- La arena sílica en estado suelto es un ejemplo típico de suelo grueso utilizado en estas pruebas.
What the video covers
- Introducción a la prueba de corte directo en el laboratorio de geotecnia de la Facultad de Ingeniería de la UNAM.
- Objetivo de la prueba: obtener parámetros de resistencia al esfuerzo cortante de suelos gruesos, finos o mixtos.
- Preparación del material de prueba, usualmente arena de grano medio a fino, considerada suelo grueso.
- Medición de dimensiones del molde y preparación de la probeta con arena de Otagua.
- Colocación del cabezal y balín, y montaje de la probeta en el equipo de corte directo.
- Ajuste del marco de carga y deformímetros para medir deformaciones verticales y horizontales.
- Ejecución de la prueba con registro de lecturas iniciales y durante la etapa de falla.
- Análisis y registro de resultados en el formato de corte directo, incluyendo datos del proyecto y características del material.
- Cálculo del área transversal y altura promedio de la probeta para determinar parámetros de resistencia.
- Finalización y resumen de la prueba con énfasis en la descripción del suelo como arena sílica en estado suelto.
Chapters
- 00:00Introducción y objetivo de la prueba de corte directo
- 00:43Descripción del tipo de suelos y materiales de prueba
- 01:02Preparación del material y condiciones de la probeta
- 02:31Medición de dimensiones del molde y preparación de la probeta
- 05:23Colocación de la arena y formación de la probeta
- 09:14Emparejamiento y medición de la probeta
- 15:14Montaje en el equipo y ajuste de deformímetros
- 17:26Inicio de la prueba y toma de lecturas
- 18:44Etapa de falla y registro de datos
- 23:03Finalización de la prueba y análisis de resultados
Full Transcript — Download SRT & Markdown
Speaker A
Esta práctica de corte directo tiene como finalidad obtener la resistencia al esfuerzo cortante de los suelos, que pueden ser suelos gruesos, suelos finos o una mezcla de estos.
Speaker A
Normalmente, ustedes cuando asistan al laboratorio se van a encontrar que su material de prueba es una arena, que en este caso viene siendo un suelo grueso.
Speaker A
Esta arena puede ser de grano medio a fino y será colocada en el equipo bajo ciertas condiciones para tener una cierta relación de vacíos.
Speaker A
Vamos a iniciar con la prueba de corte directo. Colocamos nuestra caja móvil, ponemos nuestros seguros.
Speaker A
Con la ayuda del vernier vamos a sacar sus dimensiones: su largo y su ancho, 5 cm, 5 cm.
Speaker A
Vamos a sacar la profundidad de cada lado: 4 cm, 4 cm, 4 cm, 4 cm.
Speaker A
En nuestra cápsula contamos con gramos de arena de Otagua. Con la ayuda de un embudo de vidrio lo vamos a colocar en la base y vamos a verter nuestra arena.
Speaker A
Una vez que está vertida, voy a despegar mi embudo para formar mi probeta.
Speaker A
Una vez que ya está vacío, con la ayuda de un cubo de madera lo voy a colocar nada más para emparejar mi probeta.
Speaker A
Una vez que esté parejo, vamos a sacar la profundidad con material de nuestros cuatro lados: 1,52 cm, 1,51 cm, 1,52 cm, 1,51 cm.
Speaker A
Vamos a colocar nuestro cabezal y su balín. Ahora sí, vamos a llevar la cazuela a nuestro aparato de corte directo.
Speaker A

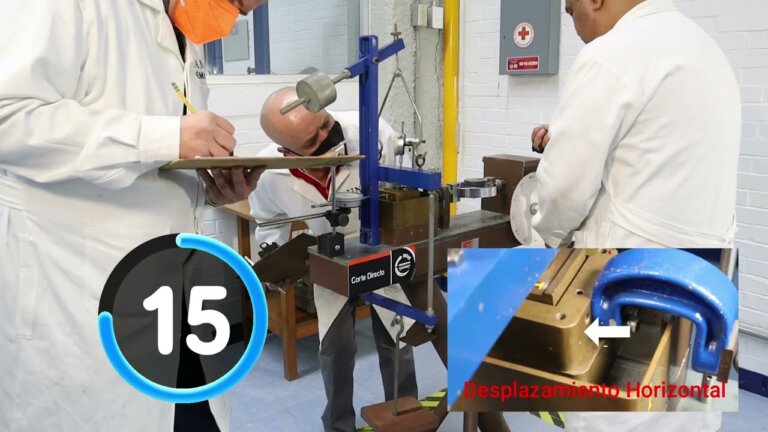

Una vez que colocamos la cazuela en nuestro equipo, ajustamos nuestro marco de carga y ponemos nuestros deformímetros, tanto vertical como horizontal.
Speaker A
Quitamos nuestros seguros y giramos nuestra manivela hasta hacer contacto con nuestra cazuela y estamos listos para realizar la prueba.
Speaker A
Tomamos la lectura inicial del deformómetro vertical: 5532. Colocamos una masa de 4 kg en el portapiezas para obtener la deformación inmediata del espécimen.
Speaker A
Anotamos la lectura final: 5521. Iniciamos la etapa de falla. Lectura del deformómetro horizontal: 10464, del vertical: 5521. El anillo es 0,025.
Speaker A
Iniciamos. [Música] Texturas 10,72, 5,645. [Música] 0,092. Lecturas 9,75, 5,666.
Speaker A
[Música] [Música] 0,121. Ah. [Música] [Música] [Música] [Música] Lectura. [Música] 0,946, 6,917, 0,109. [Música] Lectura 0,462, 6,910, 0,109.
Speaker A
Finalizamos la prueba. Aquí se presenta el formato de corte directo, donde se anotan el nombre del proyecto, localización y los datos de extracción de la muestra.
Speaker A
La descripción del material es una arena sílica en estado suelto. Se registra el largo y el ancho del molde y con ello calculamos el área transversal de la probeta.
Speaker A
Se mide la profundidad de cada lado del molde para determinar la altura promedio. Después de formar la probeta con los 100 g del material, medimos las alturas libres de cada lado para calcular la altura promedio libre.
