А реактивні опори вони матимуть ось таку конфігурацію. Дивіться, ось один реактивний опір, так само другий.
Лекція про параметри антен, узгодження з фідером та характеристики направленості в радіоавтоматиці.
Key Takeaways
- Оптимальне відношення довжини вібратора до довжини хвилі забезпечує мінімальний реактивний опір і узгодження з фідером.
- Узгодження антени і фідера критично для зменшення відбитих хвиль і втрат енергії.
- Характеристика направленості визначає розподіл випромінювання антени і залежить від її конструкції.
- Відбиті хвилі призводять до перегріву передавача та погіршення якості сигналу.
- Радіоавтоматика включає синхронізацію та обробку сигналів для ефективної роботи систем зв’язку.
What the video covers
- Розгляд активного та реактивного опору антен, зокрема дипольних вібраторів.
- Визначення оптимального відношення довжини вібратора до довжини хвилі (0,25) для мінімізації реактивного опору.
- Обговорення узгодження антени та фідера для зменшення відбитих хвиль і втрат енергії.
- Формули коефіцієнтів відбиття та біжної хвилі, їх вплив на ефективність передачі сигналу.
- Розподіл потужності антени на випромінювання та втрати, а також формула для розрахунку потужності.
- Характеристика направленості антени, її залежність від конструкції та струмових розподілів.
- Вимірювання характеристики направленості у полярних координатах за кутами місця та азимуту.
- Визначення коефіцієнта направленості (КНД) та його значення для різних типів антен.
- Обговорення впливу відбитих хвиль на перегрів передавача та зниження якості сигналу.
- Вступ до радіоавтоматики, синхронізації та обробки сигналів у системах зв’язку.
Chapters
- 00:00Реактивні та активні опори антен
- 02:41Ємнісна та індуктивна реактивність
- 05:42Узгодження антени та фідера
- 09:16Коефіцієнти відбиття та біжної хвилі
- 12:15Потужність антени та втрати
- 14:55Характеристика направленості антени
- 14:58Вимірювання характеристики направленості
- 20:10Коефіцієнт направленості та параметри антен
- 23:47Вступ до радіоавтоматики та синхронізації
Full Transcript — Download SRT & Markdown
Speaker A
От. Тобто дивіться, оце у нас виходить RA, а це XA — активний, реактивний. Там взагалі на 0,25. На 0,25 у нас є антена. Ось якщо тут провести, це буде в нас тут буде Ара.
Speaker A
Матиме опір цей приблизно 75 Ом. 75 Ом. Ось такий графік. Малювались це з караульним чи ні? Таке скажіть, будь ласка, може я повторююсь?
Speaker A
Не малювали такої. Ні, ну це, ну це по антенам повинен був давати. От, тобто в нас антени, дивіться, антена має два опори: активний, активна частинка і реактивна частинка опору нашої антени. І в залежності від розміру нашого цього диполя. Вчора я,
Speaker A
да, знаєте, що таке диполь? Це така ось антена. Тобто у них струми направлені, да? А ні-ні, малювали, малювали. Все, все, все, згадав. От, тобто дивіться, у нас виходить, що параметри цього вхідного опору, параметри вхідного опору, вони залежать від довжини
Speaker A

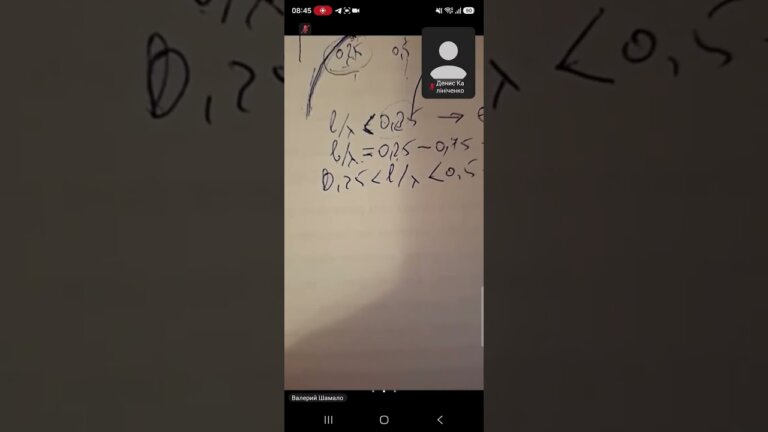

відношення цієї довжини вібратора до довжини хвилі. І зазвичай беруть 0,25, тому що воно забезпечує активний опір.
Speaker A
Опір є 75 Ом. Це, ну, ви знаєте, щоб у нас було узгодження з фідером, зазвичай ці кабелі, що до антени підходять, вони мають цей опір 75 Ом. От і тому підбирають це відношення довжини вібратора до довжини хвилі ось таким
Speaker A
чином, щоб у нас ще відповідало це 75 Омам. Тобто зазвичай беруть 0,25 це відношення. От. Ну і давайте напишіть параметри вхідного опору.
Speaker A
Параметри вхідного опору. Значить, дивіться, параметри вхідного опору. Давайте так напишемо. До лямбда дорівнює 0,25.
Speaker A
Отак. Ємнісна реактивність. Ємнісна реактивність. Тобто ми бачимо, дивіться, ось ємнісна реактивність ось до цього моменту. Ось вона йде. Дуже швидко. Тут буде вже індуктивна реактивність, що більше 0,25 — це ємнісна реактивність.
Speaker A
Далі при L пора L, а точно на лямбда дорівнює. Дивіться, тут давайте так менше. Отут менше знак треба поставити, тобто менше до 0,25 у нас ємнісна реактивність. Коли дорівнює 0,25, то в нас, дивіться, буде дорівнювати зараз 0,25
Speaker A
тире, да? Нуль. Сука, купити ради паку від 0,25 до 0,75 ось до цієї точки у нас активний опір, активний хороший, тобто ми бачимо, дивіться, активний опір ось у нас між цими точками активний опір, далі він спадає, тобто
Speaker A
між 0 і 0,75 відношення активний опір у нас. Ну і коли у нас, дивіться, при L, при коли у нас від 0,25 менше чим L поділити лямбда і менше чим 0,5.
Speaker A
Індуктивна реактивність. Індуктивна реактивність. Ну, тобто оце гілка, яка зверху знаходиться. Індуктивна реактивність. Ну і одною з важливих задач при практичному використанні антен є узгодження, да, узгодження входу антени і фідера.
Speaker A
От. Ну і умова узгодження цього — це Z антени повинно дорівнювати Z фідера. Z фідера. Тобто у нас активні складові мають бути рівними, а реактивні також рівні, але протилежні за знаком.
Speaker A
Протилежні за знаком. Тут треба ще таку зірочку ставити. Протилежні за знаком, тому що у нас може бути реактивний — ємнісна реактивність або індуктивна реактивність.
Speaker A
От. Ну і таким чином, значить, нерідко виникає необхідність компенсації цього реактивного опору антени. Стоїть і що ускладнює, значно ускладнює використання такої антени. Тому намагаються вибрати 0,25, де антени дорівнює нулю.
Speaker A
Ось антени дорівнює нулю, а опір буде реактивний опір буде дорівнювати нулю, а активний дорівнює 75 Ом.
Speaker A
Давайте запишіть, будь ласка, однією з важливих задач. А вон зараз нам є узгодження антени, є узгодження входу антени і фідера. Антени фідера є зазвичай. Напишіть вибирають на відношення L на лямбда. Да. 0,25, де х антени дорівнює нулю.
Speaker A
Ви зазвичай вибирають відношення це L поділити лямбда дорівнює 0,25, де х антени реактивна складова дорівнює нулю, а R антени 75 Ом.
Speaker A
75. Це що за 75, скажи? Тобто у нас виходить оце антени для симетричного вібратора 75 Ом, а для петльового вібратора R. Так, R антени симетричного вібратора 75 Ом.
Speaker A
А R антени для петльового вібратора дорівнює 4R антени симетричного вібратора. Тобто у нас виходить скільки? 300 Ом. Да, 300 Ом.
Speaker A
Для петльового вібратора. Ну, я вчора вам розповідав, є симетричний вібратор, а є петльовий. Якщо отак сюди замкнути цю лінію, да, це буде у нас петльовий вібратор.
Speaker A
Тобто в нього опір в чотири рази більше, ніж у симетричного вібратора. Зрозуміло, да? Ну і звісно, що за відсутності цієї реактивної складової узгодження антени і фідера дуже спрощується. Дуже спрощується.
Speaker A
Там все замінюється. Тобто у нас Z антени дорівнює R фідера. R фідера. От, якщо у нас воно не дорівнює R фідера, то це буде відбита хвиля.
Speaker A
Відбита хвиля. Напишіть, коли Z антени не дорівнює R фідера, то це буде відбита хвиля.
Speaker A
І коефіцієнт відбиття Г буде дорівнювати відбита на падаючу. Падаючу. Рівно або більше або дорівнює Z антени мінус R фідера, поділене на Z антени плюс R фідера. Скажемо так коефіцієнт відбиття. А коефіцієнт біжної хвилі, коефіцієнт біжної хвилі дорівнює одиниці
Speaker A
поділити, ну типу, ну я читаючи тут так, знак теж розділити треба поставити, поділити одиниця мінус Г поділити одиниця плюс Г. Коефіцієнт біжної хвилі. Програми. Ну і звісно, що наявність відбитої хвилі призводить до втрат енергії лінії зв'язку, енергетики лінії
Speaker A
зв'язку, да, перегрівається вихідний каскад передавача, ну, інші порушення. Тобто, коли є у нас відбита хвиля, то це, ну, негативно впливає на передачу сигналу нашого. Так, це ми розглянули вхідний опір. Друге, напишіть потужність.
Speaker A
Що випромінюється антеною? Потужність, що випромінюється антеною. Ну, реальні передавальні антени споживають потужність, що надходить до них з фідеру. По фідеру, да? Тобто від кінцевого каскаду по фідеру йде якась потужність і цю потужність антена споживає. І ця антена складається з
Speaker A
потужності випромінювання і втрат. І втрат. Тобто потужність антени буде дорівнювати потужність. Хексмарно хекс був при зарядці, при зарядці тільки типамня потужністю втрат. Зараз м покаже мастер-клас і використовується, скажемо так, формальне співвідношення потужність, яка дорівнює I квадрат помножити на R поділи
Speaker A
Як же він робить? Як же він робить? Як же він робить? Значить, а це ж це загальна така формула. А потужність антени нашої потужність антени можна представити в такому вигляді.
Speaker A
Дивіться, дорівнює 0,5 I антени помножити на R сумарне, такий же 0,5. Я також хочу і антени в квадраті помножити на R втрат.
Speaker A
Да, я знаю. РТ, тобто, дивіться, R сумарне — це опір випромінення, а RT — це опір втрат.
Speaker A
Втрат. Отак. Вт втрат. Ну і таким чином ККД антени, ККД антени буде дорівнювати панування.
Speaker A
Як же він тащит? Як же він тащит? Антенирея. Як же він тащит? Загальне або дорівнює R сумарне поділити на R² плюс R, тобто електромагнітне поле, що створюється антеною, випромінюється в різних напрямках залежно від характеристики направленості даної антени.
Speaker A
Її напишіть електромагнітне поле ЕМП випромінюється в різних напрямках залежно від характеристики направленості даної антени. Характеристики направленості. Ну і третя характеристика — це її параметр антени — це характеристика направленості.
Speaker A
Кажуть, характеристика направленості. Ну вона залежить від конструкції антени, да? І розподілу струму на її поверхні.
Speaker A
Це характеристика направленості. Залежить, напишіть, такої від конструкції антени та розподілу струму. Значить, да, місце напишіть її прийнято вимірювати в полярних.
Speaker A
Головна бюджетa більше, розумієш? Її прийнято вимірювати в полярних координатах і аналітично виражати в залежності від кутів місця та азимуту.
Speaker A
Допов. Характеристику направленості прийнято вимірювати в полярних координатах і аналітично, тобто по формулах виражати в залежності від кутів місця та азимуту.
Speaker A
Напишіть, коли вимірюють напруженість. Коли вимірюють напруженість, тобто напруженість — це є наша, да, R напруженість на відстані R. Відстань R.
Speaker A
Коли вимірюють напруженість від R на відстані R, то при різних фітабути характеристику направленості. Ну, то при різних фіта можна побудувати характеристику направленості F від тета.
Speaker A
Можна побудувати характеристику направленості. Давай. Ну і коли напишіть вимірюють потужність. Потужність — це в нас було напруженість, да? А коли потужність від R, да?
Speaker A
Тобто потужність - це F², а напруженість - це просто F. Що боїшся? Боїшся парич.
Speaker A
Ну і найчастіше напишіть використовує нормовану характеристику направленості. Частіше використовують нормовану характеристику направленості. Тобто нормована це буде F тефі поділити на F максимальне тефі.
Speaker A
нормована характеристика направленості. Ой, [ __ ] я не могу. Ну і одна із площин, що утворюється кутом, або тета, або фі, може бути суміщена з площиною поляризації.
Speaker A
Напишіть, е, одна з площин, що утворюється кутом, або тета, або фікдеф. Так, одна з площин утворюється тета, може бути суміщена з площиною поляризації антени.
Speaker A
Ну і коли вектор оцей напруженість вектор лежить у цій площині, то говорять, що характеристика направленості визначена в оцій площині та hплощині.
Speaker A
Коли вектор лежить в цій площині, то говорять, що характеристика направленості визначена в площині та h площині ортогональній до е.
Speaker A
Ну і характеристика направленості, напишіть, може бути подана в аналітичній, графічній та інших формах. Ее графічна форма називається діаграмою направленості або діаграмою спрямованості. кажуть, графічна форма. Ну, я думаю, що ви малювали все це, да, в полярни в полярних координатах. Тобто в нас єсть
Speaker A
якісь координати. Я так на накидаю швиденько полярні координати, там де 90°, 0° і так далі. Там 30.
Speaker A
Ну, це все ми малювали, да, 60. Тобто, дивіться, що в нас там відбувається. Так, 120 там, ось така, да, наприклад. І у нас головна пелюстка, наприклад, ось сюди спрямована, да, а бічні получаються ось отут находяться.
Speaker A
Ну, це графічно, да, приклад направленості, скажемо так, в полярних координат, полярних системах координат для площини і та H. Для площини Е та H.
Speaker A
От, тобто у нас оце а це є площина, а H так, тут 180°. Ну, я думаю, що це ви все малювали да?
Speaker A
Ми там, коли в програмі антени строїли, там воно саморисувала. Да. Да. Оце я просто так нагадую вам. Це не малюйте. Просто зрозуміло, да, що характеристика направлена, діаграма спрямованості наша зображається ось таким чином. Тобто там в ній визначають голо зону головної пелюстки, да, от де
Speaker A
максимум оцього нашого F від тета до хі максимальне значення це головна пелюстка. Ну і, скажемо так, максимум дорівнює одинички, да? І зони бічних та задніх пелюсток.
Speaker A
Ну, головна пелюстка визначається шириною, що вимірюється кутом, утвореним між двома променями. Тобто у нас ширина цієї між двома променями, да, визначається головна пелюстка ця. От.
Speaker A
Поча і так далі. Ну, тобто діаграма спрямованості характеристика направленості показує, яка частка рівня нашого сигналу випромінюється в даному напрямку да?
Speaker A
Скільки яка частинка енергії втрачається на оці бокові пелюстки, да? І скільки головна пелюска у нас, скажемо так, тобто скажемо визначається шириною між двома пробілями, як я сказав, які проходять з центра нашої діаграми направленості. От. Ну і де, скажемо так, головна пелюстка сягає
Speaker A
рівня 0,7 0,7. Тобто, ну, рівень, дивіться, рівні це ось оце рівні. Я тут не показав. Ну, ми просто ви вже малювали ці рисунки, да, там 0,2 04 і так далі. Тобто рівень, де головна пелюстка досягає рівня і куди вона
Speaker A
направлена. Це жопа. Ну і, скажемо так, якщо у нас 0,7 це буде для F, а 0,5 - це буде для F квадраті рівень.
Speaker A
Діаграма спрямованості або направленості може бути подана і в декартовій системі. Там координат не играется.
Speaker A
Малювати уже не будемо декартову систему. Значить, ну і зрозуміло, що навіщо ця діаграма направленості або спрямованості, вона показує, яка частка сигналу випромінюється в даному напрямку. Ну і є антени, в яких ті чи інші площини випромінювання для різних кутів мають
Speaker A
однакову інтенсивність. Тобто для різного кута альфа і тета, ой, фіта, вони можуть мати однакову інтенсивність. От і така антена, діаграма направленості такої антени, має форму кола і називається ізотропною. Це теж мабуть знаєте, да?
Speaker A
Але просто плюс контроль буде. Ну і слід визначити, що реальні антени одночасно в обох площинах та H не можуть мати іотропну характеристику. Ну, серед найбільш важливих е-е є параметр коефіцієнт направленої дії. Напишіть от серед найбільш важливих є параметр, який
Speaker A
називається коефіцієнт направленої дії КНД. Кн коефіцієнт направленої дії, що кількісно визначає направленість даної антени.
Speaker A
що кількісно визначає направленість даної антени. Ну і оцей КНД чисель не дорівнює тому, напишіть КНД напраефіцієнт направленої дії чисельно дорівнює тому, наскільки необхідно збільшити потужність передавача, наскільки необхідно збільшити потужність передавача Предавача.
Speaker A
з іотропною діаграмою направленості з іотропною для тогочного рівня для того щоб у точці прийому досягти того ж рівня який має місце при використанні даної направленої антени для ну оцінку КНД можна ще одержати також як результат відношення об'єму всього
Speaker A
фізичного простору. Це у нас 4 пі, да, весь об'єм до об'єму е того тілесного кута, в якому визначено це головна пелюстка наша.
Speaker A
Напишіть ще КНД можна отримати як результат відношення відношення об'єму всього фізичного простору. В дужках напишіть 4 пі до об'єму того пілесного кута, в якому визначено ГП, головну пелюстку. Це буде тета фі або фіква.
Speaker A
Якщо ГП наша головна пелюстка має круглий перетин. Круглий. Якщо вона кругла, не витягнута отака, як отут, а круглий круглий перетин, то фіквадра.
Speaker A
Тобто, дивіться, у нас KND, оце KND, коефіцієнт направленості дорівнює D або дорівнює 4 пі поділити фідра 4 пі на фі квадраті. А D d наше D це що в нас?
Speaker A
G, да, коефіцієнт підсилення на ККД поділити на ККД. Він пов'язаний з коефіцієнтом підсилення через ККД.
Speaker A
Це значення де. Ой, [ __ ] прямо сразу капну. Коефіцієнт підсилення через ККД. Так, так, зараз листочок візьму.
Speaker A
Через секунди. Ні, просто не буджик, [ __ ] Бунжик, нахуй. Так, [ __ ] я виживу.
Speaker A
Ну і в діапазонах надвисоких частот, де функціонують наші радіорелейні лінії та супутникові лінії зв'язку, ККД дорівнює одному одинички.
Speaker A
Так, оце ККД дорівнює одному. І тому нерідко приймають оце D = G. От далі. G також пов'язаний з ефективною площиною антени нашої. Ну, антена має якусь там в вигляді, якщо решітки або якась площину, да, вона має. І вона, ця площина може
Speaker A
бути ефективна і неефективна. Напишіть е G коефіцієнт підсилення. Так, щас G. Коефіцієнт підсилення пов'язаний з ефективною площиною дорівнює 4 пімножити на S ефективне і поділити на лямбда в квадраті.
Speaker A
Ну і S ефективне, S ефективне дорівнює S площа, загальна площаді антени на коефіцієнт на K використання.
Speaker A
Коефіцієнт використання чим? Реальної площини нашої. Він зазвичай оцей оце значення оце значення воно дорівнює 0,5 0,8 ефективний ефективна площа від 0,5 до до 0,8 ну числове значення коефіцієнту підсилення для ізотропної антени це коли кругла вона G дорівнює одинички
Speaker A
от для елементарного вібратора G дорівнює Так, давайте так для ізотропної антен антени G дорівнює одинички. Для елементарного вібратора, елементарного вібратора G = 164. 1,64.
Speaker A
Ну і розділяють такі направленості, ключові направленості. Ну, слабо направле, слабко направлена антена. Е, розділяють такі, е, такі, скажемо так, е класи, класи направленості. Класи.
Speaker A
Перше, слабонаправлена антена, це G дорівнює до 6 дБ. До 6 дБ. Середньо направлені. Середньо направлені G знаходиться в межах від чотирьх до 20.
Speaker A
Або це коефіцієнти, або якщо в децибелах, то це від 6сти до 13 децибел. G від 6 до 13 дБ.
Speaker A
Ось так. От антени високої направленості. Високої направленості. Е, значить, ну, давайте так в децибелах будемо від 13 до 30 децибе G наше.
Speaker A
Ну і антени гострої направленості G більше чим 30 дБ. гострої направленості вже 30 дБ.
Speaker A
Ну, шуми антени визначаються еквівалентною температурою. Шуми антени визначаються еквівалентною температурою. Так, покурен Т. Шума антени еквівалентної температури. Вони складаються із внутрішніх і зовнішніх шумів.
Speaker A
Тобто у нас е складається із внутрішніх і зовнішніх шумів. Внутрішні шуми є результатом кінцевого значення, е, провідності металу, з якого виготовлена антена. А зовнішні шуми складаються з реальних ее з реальних шумів штучного та природного характеру.
Speaker A
Ну, і джерелами зовнішніх шумів є атмосфера, сам сонце, космічні утворення тощо. Ну і загальний вираз, що визначає зовнішню частку шуму, т шума антени, являє собою згортку функцій.
Speaker A
Тобто, скажемо так, давайте запишемо Т антени дорівнює це одиничка на 4пі інтеграл тут від 4 Т S ТС нашого сигналу. Так.
Speaker A
З одної сторони хочеться купить помножити на G одну хуйню, а з другої сторони хоче от эту хуйню, щоб хотя би якось омега частота.
Speaker A
Я думаю, що просто те шума антени D омега. Оце D омега це у нас синус D омега. Давайте так. D омега це фіс фі по Dфі.
Speaker A
dфі по тета dфі по dТ sinнус фі dфі по d ну і очевидно що напишіть на вході приймача на вході приймача еквівалентна температура визначається на вході либо нетра примача Еквівалентна температура визначається сума приймача еквівалентна. Так, давайте тут напишу.
Speaker A
Так, а у нього шумо приймача еквівалентна дорівнює т шума антению помножити на ККД фідера плюс Толь.
Speaker A
одиничка мінус ККД фідера і плюс Давайте так плюс Т шума ж не видит приймача шумо приймача тобто у нас перший доданок перший доданок оце опа це ослаблений в n в нь фі разів шум самої антени другий доданок це шуми
Speaker A
фідера, а третій - це приймача. Ослаблений. Ее це шуми фідера, а це ось те шума самого приймача.
Speaker A
Ну а т нульове Т нульове це в нас температура кельвіна. [ __ ] температура кельвіна.
Speaker A
Ну і зазвичай, коли, скажемо так, відома смуга наша дельта F і температура шума, то потужність шумів, напишіть, коли відома смуга наша дельта F шума, температура шумів, то потужність Pма буде дорівнювати потужність шума K коефіцієнт Т шума дельта. Ну, K - це коефіцієнт,
Speaker A
який уже визначений, да? Давайте так. K дорівнює 38 на 10 м 23. Так, давайте ват ват на герц. Так, частота герц на кельвін.
Speaker A
Ждт. Ну і за конструкції антени мож розділяють на дротові та апертурні. І конструкції антен ми з вами розглянемо на наступний раз. Розглянемо детальніше вже на наступний раз. Напишіть за типом конструкції антени бувають дротові та апертурні.
Speaker A
Ну і всі ці антени в свою чергу поділяються на відповідні якісь підкласи. І розглянемо конструкцію антен уже на наступному уроці.
Speaker A
Так, є питання по цьому предмету? Так, ще раз. Хто у нас тут був? Я.
Speaker A
Хто у нас був? Всіх я відмітив. Ніхто не додався до нас. А я пізніше зайшов. Може мене не відмітили?
Speaker A
Так, да, тебе не відмітив. Час на 10 хвилин. Ага, добре. Так, Рома зайшов пізні.
Speaker A
Я тоже, я тоже на хвилин п'ять запізнився. А, да, да, Денис, Денис теж. Я пам'ятаю, як ви заходили, я вас приймав, але не відмітив. Так, є. Дениса відмітив.
Speaker A
Угу. Дякую. Так, е, ну, я думаю, що я вам розповідав це все відомі речі, просто що треба провести це заняття. От, ну, в декартовій системі теж малювали, да, анте діаграми на спрямованості.
Speaker A
Знаєте, як виглядає? Пам'ятаєте, чи намалювати вам? Ну, намалюйте. В полярних цих координатах так було, а в декартових, ну, теж просто.
Speaker A
Зараз листочок треба ще один взяти. Тобто в нас, дивіться, в декартових вона так виглядатиме. Тут буде у нас рівень, да, від нуля.
Speaker A
Це я там пішло 0,2 0,4 0,6 0,8 одиничка, да, рівень. А тут у нас буде кут. Тобто, дивіться, це у нас буде відношення є на є до є максимального, а тут буде у нас кут оцей наш посередині у нас нуль. І дивіться, оце
Speaker A
головна пелюстка матиме максимальне значення. Вона ось до одинички буде доходити. А бічні пелюстки будуть тут у нас нуль.
Speaker A
Дивіться, там 60°, 120, 180, да, 180. І так само тут тільки буде тут уже, дивіться, в градусах ноль. Тут буде 300 240 і 180°.
Speaker A
От. І бічні пелюстки будуть ось так зменшуватись. Тобто головна пелюстка е в на в цій направленості тут.
Speaker A
Ну, ці всі градуси, дивіться, так, це головна, тому що в нас тут також ставка така малюється.
Speaker A
Там у нас був кружочок такий, да? І були полярні координати, а в декартові просто на площині зображається ця анти, тобто головна пелюстка, а це бічні пелюстки, але вигляд мають такий.
Speaker A
декартова і полярна. Це те, як зображається діаграма направленості або спрямованості, як там правильно ви називаєте її.
Speaker A
От так начебто все. Якщо нема питань, от давайте, може, зразу до радіоавтоматики перейдемо. Так зараз.
Speaker A
Да, давайте. чи чи перерву, як ви скажете, немає різниці. Ну давайте сразу автоматику. Давайте зразу швидше закінчимо, да?
Speaker A
Так, зараз я подивлюсь, що в нас так по автоматиці. Я вчора вам розповідав. Схема кустача, да, як використовується.
Speaker A
Зараз дивлюся, дивлюся. Це демодуляція FМ сигналу. Е, сьогоднішнє заняття, напишіть тактова синхронізація. систем радіоавтоматики. Тактова синхронізація.
Speaker A
Тактова синхронізація. Так, тактова синхронізація. Ее, ну, там дві сторінки всього. Це 114 116 сторінка в підручнику. От. Ну, я так думаю, у вас підручника немає, да? От.
Speaker A
Ну, нас спасає те, що в нас немає ніяких іспитів, нічого. Там просто залік по цьому предмету, по радіоавтоматиці, бо якби був іспит, то треба було б відповідати на білети таке. От тому ми трошки так скажемо так, розслаблено, да,
Speaker A
радіоавтоматику розглядаємо. Е, напишіть тактова синхронізація радіоавтоматики. Пишіть завданням системи тактової синхронізації е скорочено скорочено стс. Зараз буду так, тобто система тактової е-е синхронізації СТС.
Speaker A
Ну, щоб не писати всі три слова, один раз напишіть. Завданням системи тактової синхронізації СТС є формування тактових імпульсов, імпульсів, які є для узгодження в часі роботи цифрових схем обробки сигналів.
Speaker A
Ну, [ __ ] а завданням системи тактової синхронізації є формування тактових імпульсів, які є для узгодження в часі роботи цифрових схем обробки сигналів. Тобто приймач повинен знати, коли починається і закінчується наша передача.
Speaker A
Зрозуміли, да? Для синхронізації. Тобто напишіть, приймач повинен знати, коли починається і закінчується передача. Ну, якщо цей інтервал задати неправильно, то буде помилка приймання, да?
Speaker A
Значить, е, напишіть, якщо інтервал задати неправильно оцей синхронізації, тактової синхронізації, то буде помилка приймання.
Speaker A
Помилка приймальна. Значить, тепер давайте розглянемо різні приймачі. Напишіть у фільтраційних приймачах. Підкресліть це, щоб ми виділили якось у фільтраційних приймачах.
Speaker A
Для відновлення інфи інформації використовують узгоджуючі фільтри. Для відновлення інформації використовують узгоджуючі фільтри. Структурна схема така. Дивіться, узгоджуючи фільтр УФ пристрій прийняття рішень PR.
Speaker A
І тут у нас наша система STS. Ось таким чином. Да, мне кажется, что они меня получа сюди заходить у нас е-е передача наша.
Speaker A
Там [ __ ] там y T міну тау. Ту тау тут буде сигнал S T міну тау.
Speaker A
А тут на виході у нас буде той сигнал, що ми приймаємо Т міну тау.
Speaker A
Тобто ось так така, значить, у фільтраційних приймачах для відновлення інформації використовуються узгоджувальні фільтри. Е-е, далі напишіть запам'ятовують, да, как же бомба.
Speaker A
Вихідний сигнал при його максимумі у фільтраційних приймачах це структурна схема. Використ уже огоніми, да, узгоджуючі фільтри, які запам'ятовують вихідний сигнал при його максимумі. При його максимумі.
Speaker A
А где далі? Затримка сигнала між передавачем і приймачем тау, оце наше тау, невідома і може змінюватись з часом затримка сигналу між передавачем і приймачем.
Speaker A
А передавач і приймач - це що в радіоавтоматиці? Хто скаже? Не помню. Як ви думаєте? У нас система радіоавтоматики. Ну, наприклад, це якийсь датчик, правильно? От.
Speaker A
А датчик це, якщо це оптичний, да, це світлодіод фотодіод наприклад. Зрозуміли да? Тобто це не той класичний передавач, як ми розглядаємо, е, радіопередавальні пристрої, радіоприймальні пристрої. От.
Speaker A
А тут у нас е ланка оця ланка, там, де єсть коефіцієнт передачі, передавальна функція. І от у нас от між ними можуть бути затримка якась.
Speaker A
І оця затримка - це тау. Оце тау наша. Тау - це затримка між приймачем і передавачем.
Speaker A
Вона невідома і може змінюватись часом. [ __ ] тоді напишіть. Тому в момент взяття відліку на виході Тому момент взяття відліку на виході нашого УФ узгоджуючого фільтра визначається на основі прийнятого сигналу.
Speaker A
Затримка сигналу між передавачем і приймачем тау невідома і може змінюватись з часом. Тому момент взяття відліку на виході узгоджуючого фільтра визначається на підставі на основі на підставі прийнятого сигналу. Прийнятого сигналу.
Speaker A
Далі у кореляційних приймачах кореляційних при приймачах у кореляційних приймачах теж підкреслюється інші. Для правильного визначення енергії сигналу у кореляційних приймачах для правильного визначення енергії сигналу необхідно задати інтервал інтегрування символу.
Speaker A
Для правильного визначення енергії сигналу необхідно задати інтервал інтегрування символу. Тобто в нас інтервал буде Т1 Т2. Такий інтервал символ. Я выжил, блин. Я выжил.
Speaker A
Е, кома вчасно подати опорний сигнал на корелятор. Вчасно подати опорний сигнал на корелятор Кхіть та взяти відлік для прийняття рішення про переданий символ YТ - тау. Переданий символ. Значить, ще раз, необхідно задати інтервал інтегрування символу та Т1,Т2, вчасно подати опорний
Speaker A
сигнал на корелятор K та взяти відлік для прийняття рішення про попередній символ y. Ее, попередній символ.
Speaker A
Тут напишіть: СТС забезпечує управління роботою тут. СТС забезпечує управління роботою генератора опорних сигналів. Я вийшов ГОС, генератор опорних сигналів ГОС. В дужках напишіть ППР, пристрій прийняття рішень та корелятора.
Speaker A
Та корелятора. Структурна схема така. оцього кореляційного. Тобто в нас є K корелятор. Сюди приходить у нас YТ - Tу.
Speaker A
Від корелятора йде ППР. Схема схожа. Так, SТС і Гос генератор опорних сигналів. Ну, зго сюда йде. От тоді ТС сюда також іде.
Speaker A
Ось така структура, структурна схема. Тобто тут уже на виході у нас M - Tу.
Speaker A
Тут буде S міну та на виході. Тут буде, дивіться, ось тут буде Т2, Т2, а тут буде Т1 в межах оцих, що ми записали з вами, да?
Speaker A
Е-е, інтегрування символу нашого, це Т1, а це буде S опорна S сигнал. Опорний сигнал.
Speaker A
Опорний сигнал Т1 і Т2. Е, SТС наша система тактової синхронізації. От. Ну, [ __ ] ну, почему она не занулась?
Speaker A
має такий вигляд. Далі напишіть: "Розглянемо схему символьної синхронізації". Розглянемо схему символьної синхронізації. Символьної синхронізації.
Speaker A
Так, нужно кб, иначе я, [ __ ] просто здохну. Сильна синхронізація боижа больше, чем така не хочеться її малювати. Складна.
Speaker A
Давайте так. Розглянемо схему символьної синхронізації. Давайте намалюємо її все-таки.Це будем. А тут буде аж в кінці.
Speaker A
ПРО. А так. І звідси буде символьна сигналізація. Так. Дивіться.нгон. 1.1. Потім розпишемо все це.
Speaker A
СФ. Так, це буде в нас FD знов SФНЧ фільтрських частот. [ __ ] сес, нахуй. Що за [ __ ] Тт і братуха 42 і братуха 42 так буде т мінус та. Ну, тут тут або нуль, або одиничка буде на виході.
Speaker A
Оце буде оце все. Оця ланка, це буде SФ. Ух, [ __ ] я вижу.
Speaker A
А оце от фабч наш фазовато та підстройка частотич гемо нахуй. О боже, я пишу, [ __ ] это дерьма написать.
Speaker A
І давайте запишемо по цій схемі. Намалювали. В схемі використовують властивість, напишіть цифрового сигналу. В схемі використовують властивість цифрового сигналу змінювати знак на виході УФ при зміні знаку цифрового сигналу.
Speaker A
Схемі використовують властивість цифрового сигналу змінювати знак на виході УФ при зміні знаку цифрового сигналу.
Speaker A
Система відновлення фронтів СВФ. Оце ось оця ділянка СВФ. Система відновлення фронтів складається з обмежувача О, обмежувач диференціатора диференціатора випрямляча ви та смугового фільтру SF.
Speaker A
та смугового фільтру. Обмежувач формує послідовність прямокутних імпульсів. Обмежувач формує послідовність прямокутних імпульсів. Ось тут буде S і S імпульса T - Tу.
Speaker A
Обмежувач формує послідовність прямокутних імпульсів. Диференціатор виділяє передні і задні фронти сигналу нашого SE оцього.
Speaker A
Диференціатор виділяє передні і задні фронти сигналу, з яких виправляч формує послідовність однополярних імпульсів, з яких випрямляч формує послідовність однополярних імпульсів з тактовою частотою омегатаве, з чатовою частотою омегата.
Speaker A
Смуговий фільтр СФ виділяє гармонічну складову. Напишіть SФ виділяє гармонічну складову тактової частоти. СФ виділяє гармонічну складову тактової частоти, тобто S вт дорівнює косинус омега тактове Т плюс тау.
Speaker A
Тактова частота. Значить, СФ виділяє гармонічну складову тактової частоти, яка також містить інформацію про затримку Тау. Ось тут, я вибачаюсь, тут мінус.
Speaker A
Затримка - це тау, яка також містить інформацію про затримку тау. Отриманий гармонічний сигнал, пишіть, використовується для синхронізації модні соба тактового генератора. Це в нас де він тут? Ось Т. Оце Г. Тактовий генератор.
Speaker A
Отриманий гармонічний сигнал використовується для синхронізації тактового генератора абсолютно за допомогою Фапч за допомогою Фапч оцієї системи.
Speaker A
Е додаткова затримка. Напишіть тактового сигналу. Додаткова затримка. Так, того сигналу. Е, так. Ось тут я не домалював. Отут ось оце буде у нас отут ще додаткова затримка йде у нас. Е поділи 2.
Speaker A
Додаткова затримка тактового сигналу компенсує сув, що виникає внаслідок роботи схеми відновлення фронтів. фактового сигналу на Т2 компенсує СУВ, що виникає в наслідок роботи схеми відновлення фронтів. Просто піздец.
Speaker A
Просто піздец. На фазовий детектор FD подається непослідовність імпульсів, ТГ татового генератора. На фазовий детектор FD подається не послідовність імпульсів ТГ, а гармонічний сигнал, виділений із тактового за допомогою SF.
Speaker A
SF смугового фільтра. На фазовий детектор FD подається непослідовність імпульсів ТГ, а гармонічний сигнал, виділений із тактового за допомогою СФ.
Speaker A
Какая милота? Я не знаю, сколько она скана дела она не заслужила вообще ти. Ну і напишіть, якщо цифровий сигнал тривалий час не змінює знак, тото має якісь довгі послідовності одинакових символів. Якщо цифровий сигнал тривалий час не змінює знак,
Speaker A
ладно, подожди, не заході в ігру. Я тобто має довгі послідовності однакових символів. Подожди стої.
Speaker A
Хто стає неможливим виділення фронтів імпульсів? Ми стоїмо на два очка. [ __ ] хто стає неможливим виділення фронтів імпульсів?
Speaker A
Це призведе до зменшення амплітуди синхронізуючого сигналу. 29 спокойно весь цей. Це призведе до зменшення амплітуди синхронізуючого сигналу ст нашого. Чи з часом синхронізація може взагалі перерватися? Ну, що не дасть відновити інформацію? І з часом напишіть.
Speaker A
Синхронізація може прерватись. Може прерватись. Давай, давай. Що? Не, так у меня нет пари. Алло, не дасть відновити інформацію.
Speaker A
Зайди, зайди. Відновити інформацію. Пише за белочку абсолютні. [ __ ] Ну і що? Для уникнення цього напишіть.
Speaker A
Я запись сделаю. Для уникнення цього в цифрових системах передавання використовують спеціальні методи формування. І для уникнення цього в цифрових системах передавання використовують спеціальні методи формування. Ну, наприклад напишіть застосовують псевдовипадкові послідовності.
Speaker A
Наприклад використовують псевдовипадкові послідовності. Псевдовипадкові послідовності. А я поняв, короче, в п'ятницю в 18:00 відкривається модуль талогії.
Speaker A
Все випадку проти 25 питань. Интересно. Все в турба все. Та ні, вичу. Там давайте есть якісь питання?
Speaker A
Так, там Ілья Чплі, здається, приєднався да? Чи немає його? Ні, я тут есть. Да, зараз я відмічу, що ви есть.
Speaker A
Так, це в нас що? Це в нас супутникові. Зараз хвилинку. Чупрій. Чупрій. Ілья. Так є єсть. Так, і тепер подождіть, я ще радіоавтоматику відмічу і відпущу вас хвилинку. Так, Роман сьогодні 16-й, да, в нас Андрійко Максим теж був, здається, да? Чи він є?
Speaker A
Не говор крутовая заставка, но так я є. А есть добре Максим. Так добре Андрійко Максим є.
Speaker A
Если че в реін пойдём есть? Так. Да. Да. Тут так. Я швиденько так відмічу. Так.
Speaker A
Лініченко забить. Как здесь Денис є? О, типа не хочу, чтобы Може подсказать хочешь? Ідем далі. Да, блін, блінгер, чтоб нажимать.
Speaker A
Мне нужны ветра. Валиван є. Они нужны. Мне нужны ветра. Дави Кравченко, Куліба, Маринах немає.
Speaker A
Дальше дальше мінус хакияна є. Какую кнопку збері? Страту ти нажав. Ти можеш і все більш інших немає. Ні.
Speaker A
Все, значить, я там четворки, п'ятьрки вам поставив, кому що. От я буду зараз тупить іще. Так що хай, хай хай так і буде.
Speaker A
Так, є питання до мене? Немає. Немає. Немає. Е, ну все, тоді будемо вважати, що давайте закінчимо все це, да, і все.
Speaker A
Да. Ее, гарного дня, гарних вихідних, бережіть себе. Погода, звісно, не дуже, конечно. Угу. Ой, нікуди не дінеся. Осінь. Осінь. Все.
Speaker A
Дуже радий вас бачити, чути. От. Сподіваюсь, що на наступному тижні вже зустрінемося в коледжі.
Speaker A
Можливо. Вчора Харлай казала, що начебто хочуть відновити заняття в коледжі. Все, тоді до побачення.
Speaker A
Да, до побачення. До побачення. Побачення. Навзаєм. Гарного дня. До побачення. Yeah.
Topics:антенареактивний опірактивний опірузгодження антенифідеркоефіцієнт відбиттяхарактеристика направленостіпотужність антенирадіоавтоматикасинхронізація сигналів
