Обзор условий деактивации SLP_S5/S3 контроллером электропитания на платах Ryzen с примерами и ответами на вопросы по автовключению.

Key Takeaways

Автовключение зависит от правильной работы сигнального пина и резистора нижнего плеча в делителе напряжения.
Для стабильной работы контроллера электропитания необходимы три ключевых напряжения из группы Primary 3.
Идентичные платы могут вести себя по-разному из-за особенностей схемы питания и настроек мультиконтроллера.
Корректная инициализация и сброс регистров энергонезависимой памяти критичны для правильной работы SLP_S5/S3.
Настройки в UEFI и аппаратные параметры платы влияют на поведение при включении и выключении.

Summary

Рассмотрены условия работы контроллера электропитания в хабовой части комбинированных процессоров Ryzen серий 2000-000.
Объяснены причины автовключения и его отсутствие на идентичных по чипам материнских платах.
Разбор роли сигнального пина и резистора нижнего плеча в делителе напряжения для корректной работы автовключения.
Показаны примеры поведения плат с автовключением и без него с использованием измерительного оборудования.
Обсуждены важные напряжения питания (Primary 3) и их влияние на инициализацию и работу процессора.
Разъяснена роль регистров энергонезависимой памяти и триггеров в процессе сброса и инициализации.
Дано объяснение работы мультиконтроллера и его взаимодействия с блоком питания через АЦП и сигнальные линии.
Показано, как корректировка резисторов и правильное питание влияет на стабильность запуска платы.
Обсуждены особенности работы с UEFI и возможность изменения настроек электропитания под ОС.
Даны рекомендации для диагностики и устранения проблем с автовключением и деактивацией сигналов SLP.

Chapters

Full Transcript — Download SRT & Markdown

Speaker A

Я всех приветствую, дорогие друзья и уважаемые участники группы "Вечные студенты 3.0". В этом ролике мы с вами подводим финальные итоги по условиям, которые необходимы хабо вой части А, в частности контроллеру электропитания в этой самой хабо вой части комбинированных процессоров Ryzen с 2000 по 000 серию включительно.

Speaker A

по 000 серию включительно для того чтобы он деактивировали в лице slp S5 и S3 инверсный е согласитесь когда знаете какой этот комплект А что нужно А что по сути и второстепенного проще эффективнее и быстрее производить диагностику Поэтому в этом ролике с живыми примерами всё вам

Speaker A

Для того чтобы он деактивировался в лице SLP S5 и S3 инверсный Е. Согласитесь, когда знаешь, какой этот комплект, что нужно, а что по сути и второстепенного, проще, эффективнее и быстрее производить диагностику. Поэтому в этом ролике с живыми примерами всё вам расскажу, покажу, поясню и надеюсь, эту тему мы также закроем основательно и можно будет двигаться дальше.

Speaker A

образом Почему у идентичных по составу по чипам Да материнских плат а разных Разумеется в одном случае мы имеем при подключении блока питания при условии сброса состояния триггеров в регистрах энерго зависимой памяти мы имеем автовключение если с платой всё хорошо

Speaker A

А также в этом видео по плану у меня ответ на ряд вопросов, и также отвечу на неудобный вопрос, который был задан на соответствующем тематическом стриме. Он звучал следующим образом: почему у идентичных по составу, по чипам материнских плат, а разных, разумеется, в одном случае мы имеем при подключении блока питания при условии сброса состояния триггеров в регистрах энерго зависимой памяти автовключение?

Speaker A

ответа обстоятельного Я пока на него не увидел нигде вот он заключается в том Почему на платах ОТП раз питания который не обделен третьим пином он же сигнальный он же адаптер ID который в аналоговом виде по уровню напряжения даёт информацию

Speaker A

Если с платой всё хорошо, то венцом этого автовключения является инициализация. В случае другой платы автовключение не происходит. Ну, информация в принципе касается не только досок на ных чипах, но и также и... Ну и к этому я решил подтянуть ещё один злобный вопрос, который витает в воздухе, как бы.

Speaker A

проводники Просто вы запаять Вот то произойдёт первое автовключение и Плата даже пройдёт инициализацию Но если вы эту плату Выключите соответственно с кнопки включения то при повторном включении она не включится Вот и ситуацию может исправить правильный резистор нижнего плеча в

Speaker A

Ответа обстоятельного я пока на него не увидел нигде. Вот он заключается в том, почему на платах OTP раз питания, который не обделен третьим пином, он же сигнальный, он же адаптер ID, который в аналоговом виде по уровню напряжения даёт информацию мультиконтроллеру посредством хода АЦП, да, на который он поступает, какой блок питания, точнее какой мощности блок питания подключен.

Speaker A

прозвучат Ну а теперь давайте непосредственно к делу я буду комбинированной tye 2 это вот как раз таки платы которые отличаются по поведению это у нас с автовключение это у нас без автовключение и ответ на этот вопрос почему это ведёт себя так А почему это

Speaker A

И соответственно такие платы при СБ даже просто к передни, который не имеет нижнего плеча в делителе, то есть резистор в переходнике отсутствует либо проводники просто запаяны. Вот то произойдёт первое автовключение, и плата даже пройдёт инициализацию. Но если вы эту плату выключите соответственно с кнопки включения, то при повторном включении она не включится.

Speaker A

триггерах регистров кмо памяти приведено в предопределённость комбо от AMD требует следующих условий это очень важно первое электропитание куда же без этого в соответствующем ролике я упоминал о важности вот этих вот трёх из группы primary 3 в которые формируются

Speaker A

Вот и ситуацию может исправить правильный резистор нижнего плеча в делителе, чтобы средняя точка была сформирована соответствующим аналоговым уровнем, поступающим на мультиконтроллер, который интерпретируется как нужной по мощности подключённый блок питания либо же оригинальный блок. При таком раскладе плата запустится.

Speaker A

импульсной системой питания формирует уже 3 в Prim для комбинированного процессора 1,8 в куда же без этого Ну и если Чипа постарше серия 0,9 все три напряжения жизненно необходимы RC польто случа себо 3C особой роли не играют напряжение прежде всего выступает в роль напряжения

Speaker A

Почему это происходит? Вот эти все ответы в принципе в этом ролике прозвучат. Ну а теперь давайте непосредственно к делу. Я буду комбинированной TYE 2. Это вот как раз таки платы, которые отличаются по поведению: это у нас с автовключением, это у нас без автовключения. И ответ на этот вопрос, почему это ведёт себя так, а почему это себя ведёт иначе, эти две доски вживую при помощи измерительного оборудования предоставляет мне возможность всё вам показать, рассказать, продемонстрировать.

Speaker A

это и это напряжение для нас не является обязательным раз мы рассматриваем с позиции деактивации сигналов slp контроллером электропитания нам важны лишь только эти три Напоминаю что генератор который выполняет функцию сдающего Да и формирует а базовую частоту в 32768 тысячных гц который впоследствии у

Speaker A

Вот теперь что касается условий для Й частим. Существует два варианта развития событий. Если у нас был произведён сброс, то есть у нас состояние в триггерах регистров КМО памяти приведено в предопределённость, комбо от AMD требует следующих условий. Это очень важно.

Speaker A

случае черч пятитысячной и тысячной серии лишь одно Вот это питающее напряжение на плате гарантирует вам что у вас генератор работать будет и на кварцевом резонаторе вы буде ви дальный сигнал необходимой частоты Вот это второе условия То есть три питания и наличие

Speaker A

Первое — электропитание. Куда же без этого? В соответствующем ролике я упоминал о важности вот этих вот трёх из группы Primary 3, в которые формируются импульсной системой питания. Но далеко не всегда и не везде данное напряжение в таком виде попадает на комбинированный процессор.

Speaker A

конечный потребитель Да в лице комбинированных процессоров Вот то от этого комплекта условий при сбросе оно как бы подразумевается потому что платы будут у нас обесточены за исключением вот этой потому что здесь автономный источник батарейки вот этих условий будет достаточно для того чтобы вы

Speaker A

Вот потому что вот в случае номе, да, у меня здесь поставщиком данного напряжения является один канал свеча, который из 3 В, который формируется импульсной системой питания, формирует уже 3 В Prim для комбинированного процессора, 1,8 В. Куда же без этого?

Speaker A

которая присутствует в Уфе контроллера электропитания осуществляется это посредством регистров специального назначения восьмибитные инициализации процессор вносит дефолтные значения так как в процессе уже работы ноутбука под операционной системой Вы можете внести какие-то свои изменения отредактирован электропитания задав определенные события условия и как

Speaker A

Ну и если чипа постарше, серия 0,9, все три напряжения жизненно необходимы. RC польто случа Себо 3C особой роли не играют. Напряжение прежде всего выступает в роль напряжения питания энергозависимости, чтобы у нас состояние в триггерах поддерживалось, да, регистров этой памяти. Я вам говорил про это.

Speaker A

тактирования он же integr Clock Controller ICC вот в процессе прохождения инициализации процессор в зависимости от того А что там у нас в уефи вот будет переносить вот дефолтный да стандартный скажем так настройки работы того или иного контроллера в

Speaker A

Это напряжение в соответствующем ролике. Вот на что оно влияет, как себя платы будут вести, и соответственно демонстрировал их по видео, даже, по-моему, выкладывал. Это напряжение для нас не является обязательным, раз мы рассматриваем с позиции деактивации сигналов SLP контроллером электропитания. Нам важны лишь только эти три.

Speaker A

RST может называться перемычка вы соответственно это всё сбрасывайте в default То есть это всё сначала в неопределённом состоянии и всё начинается По сути с ресет вектора всё заново то есть процессор должен записать в процессе инициализации м в эти

Speaker A

Напоминаю, что генератор, который выполняет функцию сдающего, да, и формирует базовую частоту в 32768 тысячных Гц, который впоследствии у нас соответствующим низкочастотным узлом тактирования, да, преобразуется и является поставщиком тактовых импульсов, в том числе для контроллера питания, без которого работа его невозможна.

Speaker A

отключайте то при последующем включении при последующем включении уже будет не будет игнорировать сигнал ретрансляции нажатия кнопки включения это Также важно понимать Так сейчас я вам кое-что продемонстрирую а 0,75 всё отлично по поводу демонстрации сейчас у меня плата будет Ну если хотите в неком аварийном

Speaker A

Вот данный узел будет работать при наличии 1,8 Вольт праймери в обоих случаях и в случае ДСЯ серии, и в случае черч пятитысячной и тысячной серии. Лишь одно — вот это питающее напряжение на плате гарантирует вам, что у вас генератор работать будет, и на кварцевом резонаторе вы будете видеть дальный сигнал необходимой частоты.

Speaker A

должно быть а два канала фиолетовые получается и бирюзовый это SL ps5 и S3 ну и соответственно ещё один канал жёлтенький Луч это у нас rsm RST он а амплитудный уровень данного сигнала из логическую единицу Да воспринимается здесь 1,8 в уровень напряжения Ну вроде

Speaker A

Вот это второе условие, то есть три питания и наличие работы генератора, формирующего базовую частоту, и работа соответственно уже узла, который отвечает за формирование тактовых импульсов для PC. И третье условие в случае, если был осуществлён СБ состояние триггеров, да, регистров энергозависимости.

Speaker A

другие компоненты на материнской плате как-то влиять на этот сигнал и я могу на него влиять посредством этой кнопки только Да механическим путём так сказать вот позволять ему сформироваться то есть быть деактивирован Либо наоборот активировать его нажатием кнопки и

Speaker A

Извне, ну точнее не саму материнскую плату, нас же интересует конечный потребитель, да, в лице комбинированных процессоров. Вот то от этого комплекта условий при сбросе оно как бы подразумевается, потому что платы будут у нас обесточены, за исключением вот этой, потому что здесь автономный источник батарейки.

Speaker A

0,9 воль primary 3 этого комплекта питающих напряжений более чем достаточно при соблюдении остальных условий чтобы у нас комбинированный процессор де активировал сигналы slp S5 и slp S3 так 3,3 в первый пошёл далее 1,8 в это вот эта вот штукенция у меня и

Speaker A

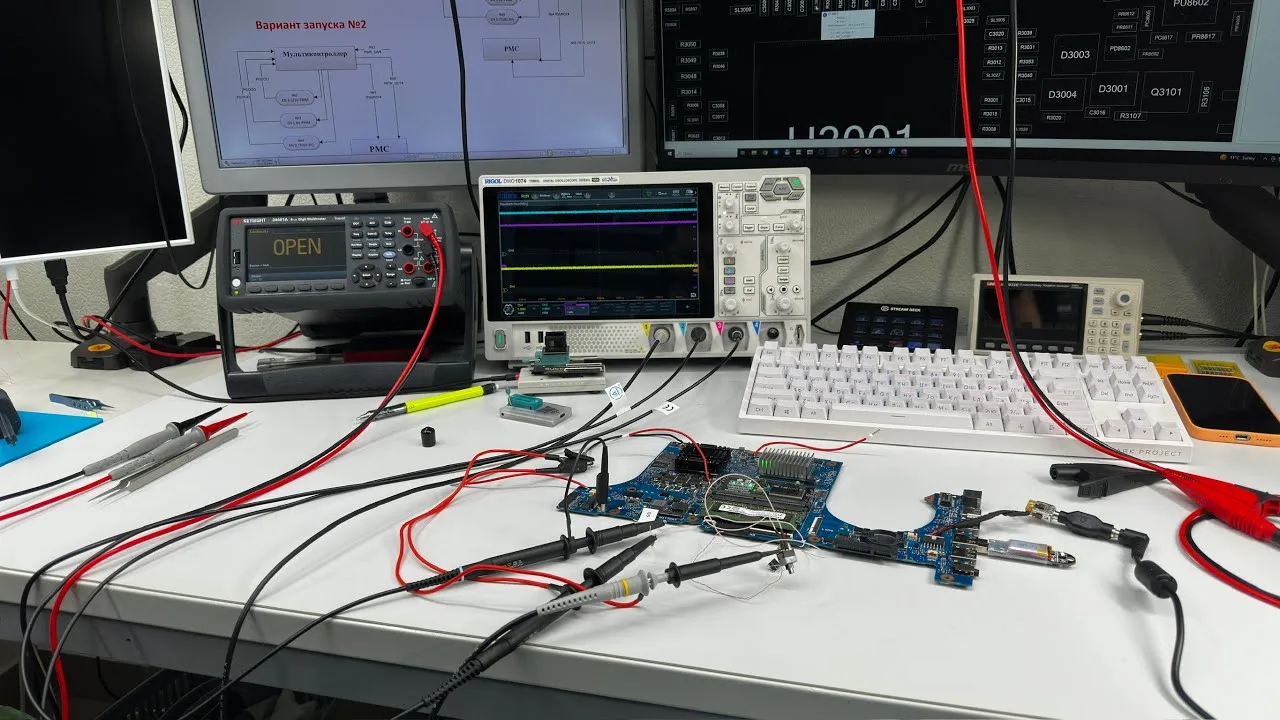

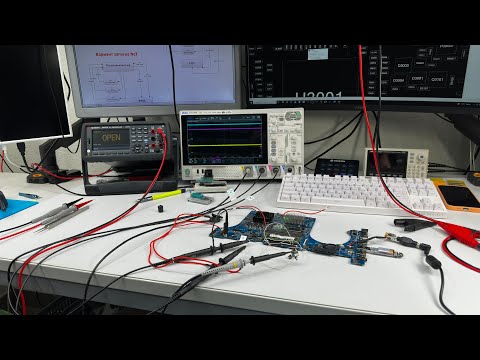

Вот этих условий будет достаточно для того, чтобы вы увидели снятые слипы. И чтобы не быть голословным, я вам сейчас это продемонстрирую. Ну давайте на примере, на примере вот этой платы. Вот, а пока я тут подсоединяю, соответственно, вам буду рассказывать. ВМ СРИ Соян.

Speaker A

USB порты Почему бы и нет пока 3.3 уберу вот так осталось 0,75 в это у нас Ой 0 целых а 9 в тут же трёх серия трёх серия так очень много проводов я понимаю но Это жизненно необходимо для того чтобы

Speaker A

Ребята, с уже настроенным на работу согласно таблиц, которая присутствует в UEFI контроллера электропитания, осуществляется это посредством регистров специального назначения, восьмибитные инициализации. Процессор вносит дефолтные значения, так как в процессе уже работы ноутбука под операционной системой вы можете внести какие-то свои изменения, отредактировать электропитания, задав определённые события, условия и как следствие события, которые выполняются при выполнении этих условий.

Speaker A

в 112 ма далее включаю источник который формирует 1,8 Я его просто так не включу у меня уже блок питания задействован в программе 1,8 в ещ раз проверяю чтобы ф Капа не было всё правильно Обратите внимание что изменился амплитудный уровень

Speaker A

И тогда изменения будут внесены в эти самые регистры. А в случае контроллера электропитания, так как такие регистры есть у принципе всех периферий, это касается и контроллеров портов назначения, это касается и контроллера тактирования, он же Integr Clock Controller ICC.

Speaker A

питания строится на 0,9 в Пока ничего не происходит Да но как только я отпущу rsm RST То есть деактивирован снять слипы на счёт три 1 2 3 нажимаю слипов нет Отпускаю слипы имею Жи слипов нет Отпускаю слипы имеются Ну

Speaker A

Вот в процессе прохождения инициализации процессор в зависимости от того, а что там у нас в UEFI, вот будет переносить вот дефолтный, да, стандартный, скажем так, настройки работы того или иного контроллера. Впоследствии вы, конечно же, на что-то можете повлиять, да, ну в том числе и на работу контроллера электропитания.

Speaker A

я поступлю следующим образом Господа рассмотрю второй сценарий при котором у меня уже будет процессором записаны базовые настройки работы контроллера электропитания в хавой части комбинированного процессора в процессе прохождения цивилизации то есть моя задача сейчас запустить включа лоф запустить эту плату вот штатно через

Speaker A

Это позволяет гибко его настраивать вот под различные события. Но важно понимать, что эти регистры являются частью памяти КБ, да, и при А сбросе, а SAS Clear либо RTC RST, может называться перемычка, вы соответственно это всё сбрасываете в default, то есть это всё сначала в неопределённом состоянии, и всё начинается по сути с ресет вектора всё заново.

Speaker A

отлично мне понадобится тестр лизации возвращаю назад rtc батарейку готово и по большому счёту мне лишь понадобится охлаждение на комбинированном процессоре теперь на блоке питания А лаборатор на мня выставляют 20 в 5 А давайте я наверное его тоже выведу Почему бы и нет и

Speaker A

То есть процессор должен записать в процессе инициализации в эти регистры соответствующие настройки, которые имеют отношение к контроллеру электропитания. Именно это нас сейчас интересует. Вот поэтому если у нас плата нормально включилась, прошла инициализацию, вы корректно её выключили с кнопки, она там обладает батарейкой либо уже подключен аккумулятор либо блок питания, вы не отключайте.

Speaker A

корректно выключаю дожидаюсь хорошо и Обратите внимание это у нас как раз-таки сейчас секунду включу А монитор свой это как раз таки у нас вариант запуска ирт платы номер один когда кнопка включение это лишь Финальный аккорд после которого выполняется шестое условие в лице

Speaker A

То при последующем включении уже будет не будет игнорировать сигнал ретрансляции нажатия кнопки включения. Это также важно понимать. Так, сейчас я вам кое-что продемонстрирую. А 0,75 всё отлично. По поводу демонстрации сейчас у меня плата будет.

Speaker A

кнопочку нажмёте и мультиконтроллер выполнит последние условия для того чтобы у нас pmc выдал slp S5 slp S3 где активирован виде потому что на сигналы со значком инверсии Но это справедливо только лишь вот для ситуации которую мы сейчас создали то есть был сброс Power Button

Speaker A

Ну если хотите, в неком аварийном состоянии что-то произошло, либо я наоборот захотел сбросить все настройки, вот так вот батареечка, перемычку соответствующую вот сейчас закоротить, подключив.

Speaker A

ретрансляции нажатия кнопки включения вот этот сигнал без него соответственно счастья не будет Давайте в этом убеждаться теперь что я сделаю А в принципе и так уже очевидно Да что я говорю истину вот сейчас у нас на плате выполнены все условия которые были до

Speaker A

этого также выполнены есть у нас все электропитания есть тактовые и есть снятые расти но как вы видите ничего не происходит Почему Потому что контроллер электропитания ждёт выполнения крайнего условия в лице в лице ретрансляции нажатия кнопки включения но если мы

Speaker A

сейчас с вами отключим блок питания и повторим свой эксперимент с питанием на нашей платы Извне то результат будет следующим подключаю всё необходимое так 3,3 в есть есть далее 1,8 в так почему-то ток только поменялся Давайте хотя бы пускай будет 0,5 О'кей

Speaker A

есть и осталось 0,9 в сюда пристроить это мы тоже сейчас сделаем вот это напряжение сейчас мы поочерёдно все источники запустим все источники запустим осталось лишь только Добавить сюда землю от блока который формирует 1,8 в вот так на всякие пожарные я ещё

Speaker A

раз всё проверю чтобы не произошел эпи 1,8 в есть 0,9 в и соответственно 3,3 в начинаю запускать начиная с 3 и3 воль Окей я пока rsm RST уберу и стану на кварцевый резонатор 48 МГц Да удобная реперная точка далее запускаю

Speaker A

блок питания на 1,8 в он запущен и запускаю блок питания на 0,9 в есть О'кей теперь что касается слипов вы видите слипы ребята вот я убираю rsm RST вот я rsm RST соответственно позволяю сформироваться для деактивации да для

Speaker A

снятия ресета оп но как ничего не было по изменению уровней в линиях сигналов slps 5 и3 так оно в принципе в таком состоянии пребываю Ну это ровным счётом до того момента пока я не сделаю сброс Потому что при сбросе у нас контроллер

Speaker A

уже будет игнорировать сигнал Power Button Out Вот и единственным условием из сигналов из сигналов ребята которые необходимы для того чтобы слипы были сняты является rsm RC вот я закоротил перемычку несмотря на тот факт что rtc батарейка присутствует и Давайте будем

Speaker A

посмотреть что же поменялось 0,9 в есть и 1,8 в есть всё пожалуйста как только я сбросил состояние триггеров в регистрах энерго зависимой памяти в частности регистра специального назначения которое отвечает за конфигурацию работы контроллер электропитания А мы получаем ситуацию при котором наш конечный

Speaker A

абстрактный автомат это контроллер электропитания уже исключает одно из важнейших условий для деактивации SL ps5 и S3 Это сигнал ретрансляции нажатия кнопки включения в принципе с этой платой Мы закончили можно всё отключать 33 убираю и соответственно отключаю блок питания который формирует 1,8

Speaker A

в здесь как Вы уже поняли из демонстрации для контроллера электропитания может быть только два условия для дальнейшего развития событий Был осуществлён сброс в энергозависимость настроек либо же нет отсюда и поведение или такое или соответственно другое я сэмплы также снял я вам сэмплы приложу

Speaker A

покажу и расскажу но мне кажется для разнообразия логран попользоваться тоже в принципе будет крайне интересно и для разнообразия также неплохо второй подопытный это я подвожу вас потихонечку к ответу на вопрос о авто включении в случае одних плат и отсутствие этого

Speaker A

самого автовключение в случае вторых плат Type 2 эта плата у нас соответствует варианту номер два это там где микропрограмма мультиконтроллера предписывает ему запуск электросистем из группы primary и выдачу rsm RST и последующую а последующую ретрансляцию сигнал нажати кнопки включения в лице Power Button Out

Speaker A

только После нажатия физической кнопки включения вот так вот то есть до этого момента до выполнения вот этого условия все остальные невозможны кратковременно конечно в целях а своей настройки подтягивания прошивки и исходя из своих внутренних нуж конечно же кратковременно у нас будет

Speaker A

запускаться стек системы электропитания необходимых для того чтобы мультиконтроллер все свои внутренние дела сделал Но потом когда Он возьмёт свои крепкие цепкие лапки управления платой всё это прекратится и будет мультиконтроллер ожидать события нажатия кнопки включений Хорошо перед нами как

Speaker A

раз-таки такой экземпляр плюс ко всему прочему это inventex стоит плата в ноутбуке Asus и 3,3 в primary опять же я питание рассматриваю с позиции потребителя с позиции райзена он его получает после свича а не напрямую с импульсной системы электропитания

Speaker A

которые формируют исходное напряжение я запал проводник бросил перемычку то есть вход выход Свеча и соответственно дам нашему комбинированному процессору возможность получить эти заветные 3.3 в и будем с вами посмотреть что из этого получится а платы по сути разные по

Speaker A

составу Да но это не отменяет того факта что информация распространяется на абсолютно любые ле и чипы от компании Intel которая обладает контроллерами электропитания в своём составе сейчас мне необходимо Первое это грамотно запитать эту плату проведём всё те же эксперименты Ну

Speaker A

правда в ограниченном масштабе почему так Но потому что здесь всё-таки мультиконтроллер не последний парень на деревне вот и ряд вещей без участия мультиконтроллера не осуществить но тем не менее мы заставим контроллер электропитания прийти в чувство и снять заветные слипы вот так вот погнали 3,3 в

Speaker A

имеется далее 1,8 в заветное напряжение ещ много чего в том числе контроллер электропитания секцию тактирования и также замещающий 3 в rtc для питания нашего генератора базовой частоты Да Портной частоты Называйте как хотите Земля мне тут нужна сразу в

Speaker A

количестве двух штук для двух блоков правильно правильно это у нас 33 мы пока не подаём ничего наш Граф будет как и в предыдущем случае подключен цветными яркими задорным цвета цветными каналами бирюзовыми фиолетовым slp S5 S3 готово раз готово

Speaker A

два так Ворох проводов это нам помешает добиться своей цели как и в предыдущем случае у меня будет физическая возможность влиять на происходящее в линии rsm RST это важно Господа крайне важно для демонстрации без этого никуда физическая кнопка позволяющая мне активировать и

Speaker A

деактивировать данный сигнал опять же я на плате создал такие условия что никакие сторонние цепи на формирование данного сигнала повлиять не могут при наличии 1,8 в primary pmc и свой заветный rsm RST получит это у нас питание а 1,8 в у меня тут всё подписано про

Speaker A

втыкать я по идее не должен Единственное что мне нужно сделать - это поменять значение в виде DP с 0,9 в на 0.75 в всё красиво всё красиво подключаемся и Давайте по порядку подаю на плату 33 в есть контакт 35 ма потребления подаю на

Speaker A

плату 0,75 в 2,4 24 ма 024 Да но то 024 24 ма ну и осталось дело за малым 1,8 Так секунду нажимаю reset держу и включаю включаю включаю блок питания включил 27 ма смотрите на чудо чудесное Это плата без авто включении Почему

Speaker A

Потому что это сор 2 плат Да с вариантом запуска номер два показываю вам происходящее на экране осциллографа яркие бирюзовые и фиолетовые лучи - это у нас slp S5 инверсный и slp S3 инверсный жёлтый канал это у нас rsm RST

Speaker A

который я сейчас активировал сигнал инверсный логика отрицательна в активном состоянии у нас низкий логический уровень должен быть в линии отпускаю Ну и здесь Наверное самое время сказать Аллилуйя Ещё раз пожалуйста pmc снимает заветные слипы Но это плата без авто

Speaker A

включения и так как на этой плате также был произведён сброс состояние триггеров энергозависимость регистра который отвечает за настройку работы контроллера электропитания вот плата не проходила последующую корректную инициализацию соответствующей записи в этот регистр настроек работы контроллера электропитания он игнорирует Power

Speaker A

Button Out ему нужен лишь rsm RST электропитание из группы primary в количестве ТХ штук 1,8 3,3 и соответственно 0,75 в базовые как следствие тактовый Ну и rsm R всё Этого достаточно вот как вы видите искусственно Да в контроллеру

Speaker A

электропитания и всем узлам успешной работе причастных успешной работе контролера электропитания я им предоставил всё необходима вот полный комплект Но если эта доска пройдёт инициализацию вы её корректно Выключите то при последующем включении при нажати на кнопку включения уже для контроля электропитания жизненно

Speaker A

важен будет сигнал трансляции Нате включения Вот такие вот пироги и в ответе на глобальный вопрос а что же ему нужно вот какой Это комплект вы сейчас информацию получили в зависимости от того был ли сброс регистр специального назначения который соответственно имеет отношение к

Speaker A

настройке работы контроллера электропитания или нет то есть два сценария либо у нас Power buton Out не учитывается вообще если у нас Был осуществлён и первое включение у нас идт ну условно пом как флаг от Машки так начинает у

Speaker A

нас по сути начинать работать контроллер электропитания да до прохождения платы инициализации и последующее уже корректное выключение этой доски Но почему же эта плата у нас соответственно без автовключение без автовключение ведь как вы видите что в случае первой платы что в случае

Speaker A

второй платы у нас ситуация абсолютно Да ВС дело просто в типе плат и эта вся история у нас диктуется прошивкой мультиконтроллера куда же без неё вот так как в случае первого варианта у нас мультиконтроллер выполняет свою микропрограммы и формирует весь

Speaker A

необходимый комплект условий чтобы pmc снял слип А если регистр настроек КП был сброшен соответственно не учитывается и плата у на бросается включения если мы имеем дело вот как в случае этого интека да на пятитысячной серии Рязани тип 2 где только после

Speaker A

нажатие на кнопку включения у нас сначала сформируются все электропитание с группой primary сформируется либо итоговые либо персональные пады которые получат мультиконтроллер И лишь после этого выдаст rsm RST и в конце соответственно Power Button Out задержкой между RM Power Button то есть

Speaker A

отсутствие этого Либо этого приведёт к отсутствию деактивирован слипов отсутствие вот этого гарантированно приведёт к отсутствию деактивированный слипов соответственно дело лишь в том как развиваются события на этапе запуска платы когда мультиконтроллер приводит доску в достаточное состояние для хавой части комбинированного процессора чтобы

Speaker A

комбик а точнее контроллер электропитания деактивировали Если вы имеете вариант запуска номер атония будет но при этом но при этом искусственно вы можете создать условия на доске и получить завет на снятые слипы в случае варианта номер один вы будете видеть автовключение И если всё

Speaker A

хорошо то прохождение плоты инициализации вот и всё Вот и в принципе очевидный и достаточно простой ответ на достаточно по сути простой вопрос просто лишь нужно немножко углубиться в детали кому нужны мега супер Подробности в Даши тах на хабы от Intel по-моему в части

Speaker A

два обычно есть описание и настройки А как раз-таки регистра специального назначения для м условий условий скажем так программирования работы контроллера электропитания Вот потому что они стандартные задаются как раз-таки той таблицей которая в Уфе присутствует Ну а потом уже в процессе пользования вы

Speaker A

из-под системы можете под себя что-то подначивать сигнал AC pres Present который якобы важен на самом деле он нафиг не важен Ну то есть как бы Он участвует в формировании различных переходных скажем так условий точнее условий для перехода с одного

Speaker A

плана электропитания на другой изменение там яркости подсветки и прочих других интересных штуковин которые уже соответственно подвязывают на источник питания от чего ноутбук запитывается от батареи либо от соответственно блока питания А и мультиконтроллер данным сигналом просто ставит контроллер электропитания От чего ноутбук питается

Speaker A

для того чтобы тот Согласно уже настройкам реагировал на это событие увеличивая либо уменьшая яркость переводя ноутбук в сон допустим при отключении блок питания но это уже после того как стандартные значения будут записаны в регистр специального значения которые служит для настройки

Speaker A

работы в том числе и конечного автомата да абстракт ком является контролер электропитания Ну и также расширенный функционал даёт этому узлу в составе комбинированного процессора Ну и в завершение ролика А прежде чем показать вам быстренько сэмплы рассказать Ну в принципе я уже на

Speaker A

граммах всё пояснил ну лишним тоже думаю не будет вот по поводу плат lenov почему Ну допустим nmd 562 Да вот в моём случае то что под рукой то что вот по памяти Почему первое включение после сброса И вообще фиолетово Что там на адаптер ID

Speaker A

чтобы там не получал мультиконтроллер на свой ацп какой уровень всё равно плата уйдёт в автовключение но при последующем а выключении корректно и включении попытки включения уже не произойдёт Чудо да Всё дело в том же на Первом при первом включении после сброса у нас

Speaker A

Power Button Out игнорируется а как раз-таки информация с adapter ID которая ну аналоговый уровень поступающий на ЦП потом интерпретируется мультиконтроллера как мощность БП соответствующего Либо наоборот не соответствующего данному решению в лице там игрового допустим ноутбука который требует блок питания

Speaker A

300 Вт либо 230 Вт вот подвязали на выдачу сигнала ретрансляции нажати кнопки включения То есть можно было конечно и подвязать RS расти Ну как видите производитель м Soft скорее всего да именно прошивки мультиконтроллера Ну порадовал нас версией или сорм плат

Speaker A

номер один где муль соответственно запускает у нас всё выдаёт вот а Power buton при сбросе при первом включении игнорируется Вот вам и простой вопрос Ой простой ответ на Ну по сути тоже простой вопрос дело лишь в том как бы обладаете

Speaker A

ли вы всем пакетом информации для того чтобы эту информацию уже интерпретировать так как вам нужно чтобы лучше легче это всё запомнить Ну и как вы поняли из наглядных демонстраций Как два пальца в асфальт запустить pmc и соответственно дать ему всё необходимое чтобы он снял

Speaker A

слипы надеюсь при проведении реальной диагностики у Вообще вопросов по этому этапу и по предыдущим под этапам Да вообще не возникнет имы можем смело двигаться дальше Ну и для вас я с плато BB и ещ с пла одну секунду посмотрю так и с платы FX 505dy

Speaker A

Посмотрю какие лучше такие выложу я снял сэмплы подписал их а для того чтобы у вас была наглядная шпаргалка здесь в принципе ни серия чипов ни конкретная плата роли не играет Самое главное какой концепт у микропрограммы мультиконтроллера Вот что он делает И

Speaker A

что перед вами по сорту плат Да именно комплектности в дежурном состоянии так sle экстриму по-моему СМЛ экстриму Ну да Посмотрим сейчас секундочку Вот вот вот ребята вот это как раз-таки мануал rsm RST это то что я проделывал при нажатии кнопки

Speaker A

включения Да не кнопки включения а физической кнопки которым я мог воздействовать на сигнал R отсюда столько здесь переходных процессов связанных с дребезга контактов Ну вот соответственно я нажал вот в этом моменте я его Отпускаю И вот он стабилизируется и

Speaker A

пожалуйста пожалуйста слипы сняты Кто является инициатором Power Button Out изменения уровня Да хотя я напоминаю что в случае кнопки включения О что в случае других сигналов учитывается не просто изменение логических уровней на нужный допустим с высокого с единички на нолик

Speaker A

и потом опять в единичку но и время которое составляет у нас нахождение сигнала в изменённом состоянии то есть высокие низкие там не менее для того чтобы исключить случайное срабатывание Да вот ну и далее соответственно сигнал будет получающей стороно интерпретироваться как вот

Speaker A

сигнал трансляции кнопки включения Ну как вы здесь видите после сброса КП вообще болт клал на происходящее на Power Кто является инициатором вот изменения уровня Я не знаю но это вообще неважно это вообще игнорируется и не воспринимается вообще до барабана вот

Speaker A

pmc снимет слип дай ему только RM вот в принципе это и сделал А если всё нормально по красоте То будет вот так это запу не учитываем Ну и вот соответственно я кнопку здесь не нажимал То есть я просто включил это уже после

Speaker A

нормального включения прохождения платы инициализации её выключения вот я подключаю блоку питания мультиконтроллер соответственно вот процесс в процессе настройки что у нас происходило и в результате получилась ситуация при которой у нас RM R сформирован Power тоже высокий логический уровень

Speaker A

но слипов де активированных нету потому что нету изменения уровня Power физическую кнопку я не нажимаю Как вы видите условия обязательное при условии что уже в регистре стандартные значения которые присутствуют в таблице перенесены Так что ещё тут есть я

Speaker A

посываю Как вы видите лишь RM RST Кнопка не учитывается в принципе там мануал соответствует этому состоянию вот сброшу пускай будет возможно в тексте напишу ещё небольшую инструкцию вот чтобы вам было проще это вспомнить Если вдруг забыли Ну а по поводу

Speaker A

автовключение Я надеюсь также Вопрос закрыт как и закрыт вопрос по поводу авто включений и отсутствие последующей на кнопку включения а при корректно выключении при прохождении инициализации ноутбуков Lenovo с адаптер ID в разъёме на этом У меня всё Надеюсь данный ролик

Speaker A

на все вопросы ответил помог информацию закрепить запомнить всё-таки демонстрация вещь достаточно сильная и это вам крепко поможет в дальнейшем надеюсь к этим вопросам мы больше возвращаться не будем Ну а если вопросы у вас есть то можете их задавать в чате

Speaker A

и также будет ещё тематический объединённый Стрим где опять же те вещи которые соответственно вы не дополняли либо есть дополнительные вопросы вы их сможете задать на этом У меня всё всем самое главное крепкого здоровья ну и лёгких и денежных либо тяжёлых и очень

Speaker A

денежных ремонтов Пока ребята

Topics:контроллер электропитанияавтовключениеSLP_S5SLP_S3Ryzenматеринская платадиагностика питанияPrimary 3мультиконтроллерUEFI

Frequently Asked Questions

Почему на идентичных по чипам материнских платах одни имеют автовключение, а другие нет?

Автовключение зависит от наличия сигнального пина (третьего пина) и правильного резистора нижнего плеча в делителе напряжения, который подаёт информацию мультиконтроллеру о мощности блока питания.

Какие напряжения жизненно необходимы для работы контроллера электропитания на платах Ryzen?

Для корректной работы необходимы три напряжения из группы Primary 3, которые формируются импульсной системой питания, а также питание 1,8 В и 0,9 В для комбинированного процессора.

Что происходит при выключении платы с кнопки и почему она может не включиться повторно?

Если отсутствует правильный резистор нижнего плеча в делителе напряжения, плата может пройти первое автовключение и инициализацию, но при повторном включении не включится, так как мультиконтроллер не получает корректный сигнал.

Get More with the Söz AI App

Transcribe recordings, audio files, and YouTube videos — with AI summaries, speaker detection, and unlimited transcriptions.

App Store Google Play

Or transcribe another YouTube video here →

Free tools: TXT to SRT · SRT Validator · Merge SRT · Subtitle to Text · All tools
