Инструменты диагностики №4. Отключаем питание для видео… — Transcript

Правильное отключение питания видеокарты и особенности запуска систем электропитания на примере ремонта и диагностики.

Key Takeaways

Финальный сигнал GPU Power критичен для корректного запуска питания видеокарты.
Неполное отключение питания может привести к преждевременному прерыванию и сбоям в работе платы.
Железные сигналы и контроллеры портов ввода-вывода играют ключевую роль в последовательности запуска.
Демонстрация на реальных примерах помогает понять причины ошибок и способы их устранения.
Важно учитывать как аппаратные, так и программные аспекты при диагностике и ремонте систем питания видеокарт.

Summary

Видео посвящено правильному отключению питания видеокарты и особенностям запуска систем электропитания на материнских платах.
Обсуждается важность сигнала GPU Power и его влияние на последовательность запуска и работу видеокарты.
Рассматриваются ситуации, когда отключение питания происходит не полностью и приводит к сбоям в работе платы.
Поясняется роль железных сигналов и контроллеров портов ввода-вывода в процессе инициализации питания видеокарты.
Автор демонстрирует реальные примеры с ремонтируемыми платами и объясняет, почему плата может оставаться в POST состоянии.
Обсуждается влияние демонтированного вывода ШИМ контроллера на запуск системы питания GPU и видеопамяти.
Показано, как неправильное отключение питания приводит к преждевременному прерыванию процесса инициализации.
Автор акцентирует внимание на необходимости учитывать аппаратные и программные нюансы при диагностике питания видеокарт.

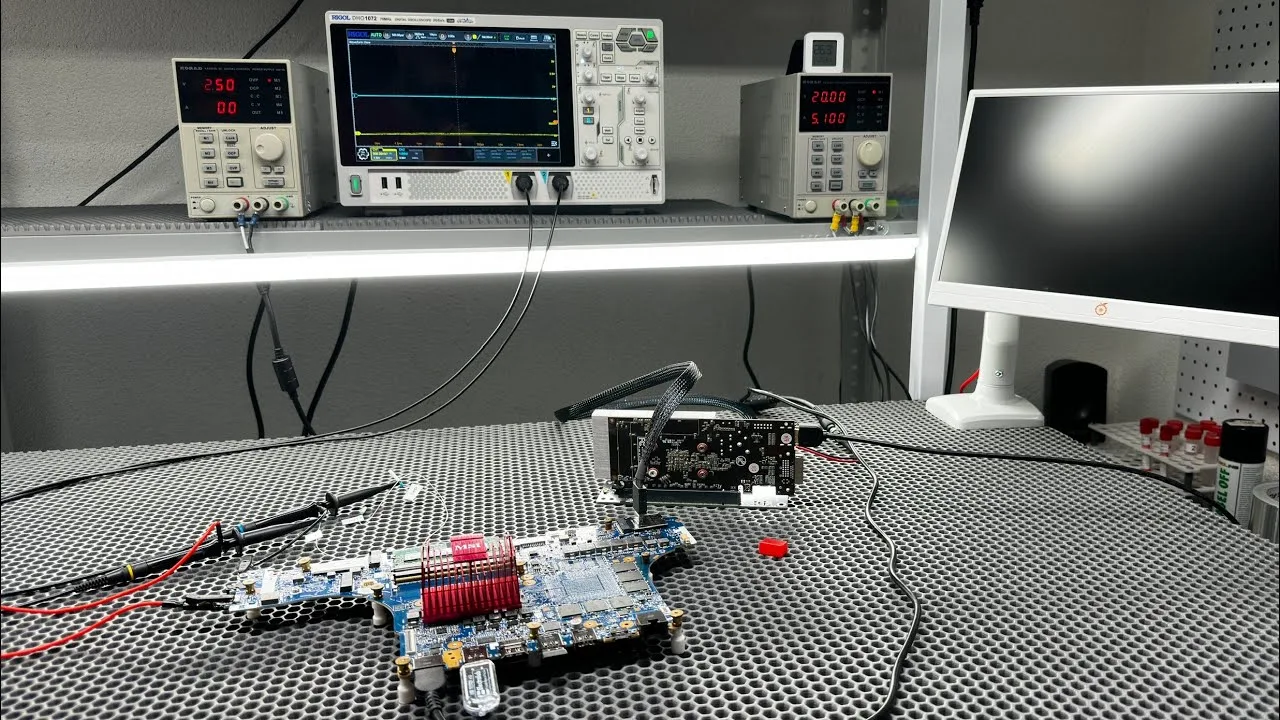

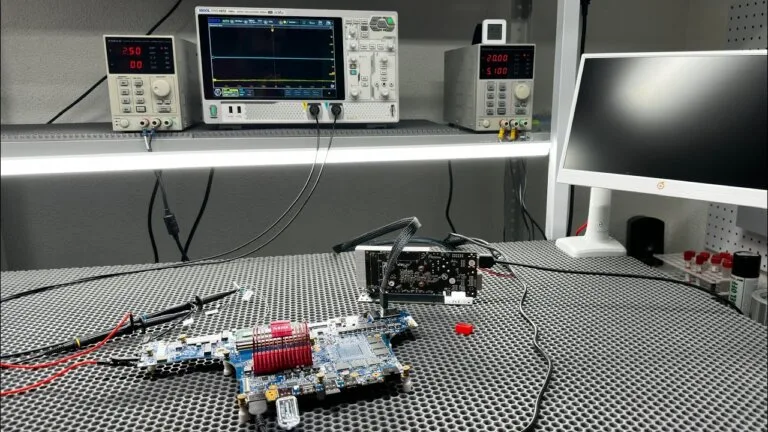

Дается обзор последовательности запуска и тестирования питания с использованием осциллографа и тестера.
Видео содержит рекомендации по правильному подходу к отключению и диагностике питания видеокарт на примере реальных ремонтов.

Chapters

Full Transcript — Download SRT & Markdown

Speaker A

Всем здорова, друзья! На запись данного ролика меня подтолкнуло ряд сообщений в группе, где люди лишали, лишали соответственно доску глобального сигнала разрешения для запуска систем электропитания видеокартой. И посредством этой манипуляции пытались перевести плату в но плата была в постно соответственно.

Speaker A

недолго это нормальное явление для ряда материнских плат ИЖ всего упирается в особенности у ефи где железный сигнал который повешен входящий исходящий повешен как правило на физический вывод контролера портов ввода-вывода общего назначения жёстко задан в последовательности событий как и в

Speaker A

Недолго, это нормальное явление для ряда материнских плат. И всё упирается в особенности у EFI, где железный сигнал, который повешен входящий-исходящий, повешен как правило на физический вывод контроллера портов ввода-вывода общего назначения, жёстко задан в последовательности событий, как и в.

Speaker A

мероприятия по отключению электропитания Почему не до конца потому что финальный сигнал который железяке это GPU Power не будет получен получателем А на этот сигнал у нас подвязать ИТ и дело станет раньше времени это очень важно понимать потому что у нас последовательность запуска

Speaker A

Процессе выполнения камнем микропрограммы селф теста, так и в процессе настройки работы различных контроллеров, запись посредством записи соответствующих значений в регистры настроек. Да, то есть регистр специального назначения, это важно учитывать, потому что не до конца сделана вот эта вот, да.

Speaker A

переведёт не везде канает но тем не менее в большинстве случаев такое будет прокатывать Третья ситуация - это когда у нас железные сигналы которые как правило назначают выводы Порто общего назначения участвуют в все этой эпопее связано с изаей настрой работы контроллером то есть если

Speaker A

Мероприятия по отключению электропитания. Почему не до конца? Потому что финальный сигнал, который железяке — это GPU Power — не будет получен получателем. А на этот сигнал у нас подвязать ИТ, и дело станет раньше времени. Это очень важно понимать, потому что у нас последовательность запуска.

Speaker A

принимающая сторона в лице камня будет понимать что типа всё хорошо вот ну и дело сдвинется с мёртвой точки чтобы не быть голословным я сейчас на реальном примере специально ещё одна очередная доска в ремонте не финализировать ремонт не ставился GPU на плату вот вам всё это

Speaker A

Системы электропитания для видока может напрямую быть взаимосвязано с общей последовательностью запуска, и у вас плата просто при невыполнении условий будет сваливать опять в дежурное состояние. Это первая, скажем так, ситуация. Вторая ситуация — когда всё пройдёт штатно и соответственно вы успешно в UMA плат.

Speaker A

вывод ШИМ контроллера я его демонтирована Ну тем самым грубо говоря практически в самом начале 1,8 не берём в расчёт прервал последовательно запуска системы электропитания на этой плате для GPU за ВС остальное не Запусти питание для к и видеопамяти не будет сформирован

Speaker A

Переведёт, не везде канает, но тем не менее в большинстве случаев такое будет прокатывать. Третья ситуация — это когда у нас железные сигналы, которые как правило назначают выводы порта общего назначения, участвуют во всей этой эпопее, связано с изаей настрой работы контроллером, то есть если.

Speaker A

кнопку и про присти жизни вли поте поче знаю те кто посмотрел ролики кто не смотрел ролики тот не знает соответственно включаю блок питания всё внимание на логран адреса оперативной памяти и соответственно блок питания будет вам давать возможность посмотреть

Speaker A

Сигнала не будет физического да получателя, я сейчас говорю про хабо часть, соответственно комба то ИТ ваш прекратится раньше времени. Это нужно учитывать, потому что при таком раскладе доэ системы электропитания будут не запущены для видак, но тем не менее хотя бы.

Speaker A

хорошечно Ну за исключением той аварии которой я привнёс включаю блок питания пошла мазута по трубам и мазута по трубам идти перестала это нормально абсолютно ненормально Почему произошло данное нехорошее событие ребята всё просто у нас у написан таким образом что

Speaker A

Принимающая сторона в лице камня будет понимать, что типа всё хорошо. Вот, ну и дело сдвинется с мёртвой точки. Чтобы не быть голословным, я сейчас на реальном примере специально, ещё одна очередная доска в ремонте, не финализировать ремонт, не ставился GPU на плату, вот вам всё это.

Speaker A

доходит Если я сейчас эту плату прикурю а её надо прикуривать если лень шить по идее э дово покат Даже при демонтирован соответственно Вике но не при условии что системами электропитания для видеокарты есть какие-то проблемы То есть питание должны

Speaker A

Продемонстрирую. Я не буду тут сильно ставовать, просто симуру обычную ситуацию, да, повседневную. NVV не запускается, потому что там резистор, допустим, который висит, сейчас буду показывать, висит вот здесь, да, после сдвоенного диода, и далее у нас это NV enable подчеркивание R попадает уже на.

Speaker A

монитор то что соответственно я проделал вам показал на bvw и теперь давайте смотреть что там поменялось Ну а поменялось так-то достаточно много достаточно много так всё тоже самое шина адреса та же плата уже практически финализировать осталось поставить GP на плату но этого

Speaker A

Вывод ШИМ контроллера. Я его демонтировал. Ну, тем самым грубо говоря практически в самом начале 1,8 не берём в расчёт прервал последовательного запуска системы электропитания на этой плате для GPU за ВС, остальное не запустит питание для к и видеопамяти, не будет сформирован.

Speaker A

настраивается работа контроллеров но упёрлась вот сейчас всё Во что правильно вини дискретной карты и теперь Теперь когда всё хорошо на этой доске Давайте покажу что источники работают охлад тут серьёзный можно особо не спешить для видока всё работает да

Speaker A

Финальный сигнал DP Power, что при таком раскладе мы будем получать. Сейчас очень показательный случай, вот всё внимание на слог, всё внимание на блок питания, блок питания в кадр, плату я подключил, плата сорт, о плата уйдёт в автовключение на.

Speaker A

что доска При таком будет проходить цию при использовании внешней видеокарты кулинка в моём случае сейчас переместимся на другое место и там я это всё продемонстрирую Давайте приступать всё подключено А по лучам жёлтый Луч он же триггерный канал шина адрес оперативной памяти Ну для

Speaker A

Кнопку и про присти жизни вли поте поче знаю те, кто посмотрел ролики, кто не смотрел ролики, тот не знает. Соответственно включаю блок питания, всё внимание на логран адреса оперативной памяти, и соответственно блок питания будет вам давать возможность посмотреть.

Speaker A

соответственно платку всё красиво всё нарядно СПД вычитал и тест стоит о потребление карточки изменилось тестер пропищал что и не доска прошла так ругается на блок питания но соответственно мы нажмём Escape и Пожалуйста arbiton но это arbon произошло только

Speaker A

Что будет происходить в плане потребления только платой, то есть насколько оно быстро у нас именно из динамического потребления превратится в статическое. И это всё подвязать с тем, что происходит соответственно у нас на экране осциллографа на этой плате всё.

Speaker A

железные сигналы зачастую могут быть завязаны на процесс инита и то что вы там убрали dgpu Power enable но дали не озаботились тем чтобы дать в ответ GPU Power приведёт к тому что у вас и будет прерываться раньше времени и

Speaker A

Хорошечно, ну за исключением той аварии, которой я привнёс. Включаю блок питания, пошла мазута по трубам, и мазута по трубам идти перестала. Это нормально, абсолютно ненормально. Почему произошло данное нехорошее событие? Ребята, всё просто, у нас у написан таким образом, что.

Speaker A

надо под собрать определённый стек досок а чтобы вот это всё единым пакетом выложить как Где Когда Какие способы то есть программная часть аппаратная часть какие есть нюансы что для этого мы делаем но как один из вариантов я вам

Speaker A

Железный сигнал в лице GPU Power повязан в Лане инициализации сигнала нет и прерывается, несмотря на тот факт, что инициализация, инициализация соответственно дискретной карты произд гораздо позже, но вот это событие соответственно происходит раньше, плата в пост, но при этом до видока дел не.

Speaker A

Будьте аккуратны Вот и всегда соответственно себе подкладывать соломку в лице формирование на доске с отключением dgpu Power enable сигнала в ответ dgpu Power на этом У меня всё Надеюсь было полезно Ну инфа условно из уникальной поэтому Пользуйтесь и Да

Speaker A

Доходит. Если я сейчас эту плату прикурю, а её надо прикуривать, если лень шить, по идее э дово покат. Даже при демонтирован соответственно Вике, но не при условии, что системами электропитания для видеокарты есть какие-то проблемы. То есть питание должны.

Topics:видеокартаэлектропитаниеGPU Powerдиагностикаремонт материнской платыШИМ контроллерпоследовательность запускаEFIаппаратные сигналытестирование питания

Frequently Asked Questions

Почему важно учитывать сигнал GPU Power при отключении питания видеокарты?

Сигнал GPU Power является финальным сигналом, который подтверждает корректный запуск питания видеокарты. Если этот сигнал не получен, процесс инициализации прерывается раньше времени, что приводит к сбоям в работе платы.

Что происходит, если вывод ШИМ контроллера демонтирован при запуске системы питания?

Демонтаж вывода ШИМ контроллера может привести к тому, что последовательность запуска системы питания для GPU не будет завершена, и питание видеокарты и видеопамяти не сформируется, что вызовет сбои в работе.

Какие аппаратные особенности влияют на правильное отключение питания видеокарты?

Железные сигналы, назначаемые на выводы портов общего назначения, а также особенности работы контроллеров ввода-вывода и EFI, жестко задают последовательность событий запуска, что необходимо учитывать для корректного отключения питания.
