Инструменты диагностики №3. Как заставить плату пройти … — Transcript

Всем здорово, друзья! У меня для вас максимально крутой, полезный и безусловно нужный инструмент диагностики, который позволит вам в ряде случаев очень хорошо эту самую диагностику сделать. Это узкопрофильный инструмент, работает он по определённой категории плат, но тем не менее в семи случаях из десяти он мне реально, то есть помогал окончательно поставить правильный диагноз. А вот при этом немного подложить себе соломки. Вот потому что у меня была возможность убедиться на тех досках, где UEFI написан таким образом, что без дискретной графики всё упирается в ступор.

случаях из десяти он мне реально то есть помогал окончательно поставить правильный диагноз А вот при этом немного подложить се соломки Вот потому что у меня была возможность убедиться на тех досках где уфи написан таким образом что без дискретной графики всё упирается

Да, в прохождение инициализации материнской платы под управлением микропрограммы селф-теста, которые крутит у нас процессор, и без видеокарты на PCI Express 16, 16 шине, точнее без прохождения лин-тренинга, ну и последующей инициализации видак на этой самой шине у нас ступор. То есть несмотря на тот факт, что есть, ну соответственно, интегрированная графика, как и в камнях, ну в большинстве, скажем так, да, но тем не менее UEFI написан таким образом, что дальше без дискретной графики дело не сдвинется.

на тот факт что есть Ну соответственно интегрированная графика как и в камнях Ну в большинстве скажем так да но тем не менее у написан таким образом что дальше без дискретной графики дело не сдвинется А что ж ребятки делать в

А что же, ребятки, делать в ситуациях, когда вы столкнулись вот с таким дерьмом? Ну, это рукотворная беда, либо дырки могут быть в системах электропитания, и вам предстоит перенос чипов, либо чип дохлый там по 1,8, либо попита, вот. Ну, соответственно, множество сценариев, да, у вас будет ситуация, что вам нужно будет либо отключать систему электропитания видак, либо видак не алё, и соответственно такая плата не пройдёт. А вы хотите убедиться в работоспособности второго дорогостоящего юнита. Это вот случай четырёхтысячной, пятитысячной серии, это стоит всего не супер великих денег, но вот в случае там шеститысячник стоит.

будет либо отключать систему электропитания видак либо видак не Алё и соответственно такая плата не пройдёт А вы хотите убедиться в работоспособности второго дорогостоящего Юнита это вот случае четырёх тысячный пятитысячная серии это стоит всего не супер великих денег Но вот в случае там шеститысячник

И когда вы согласуете ремонт, вот подобные бадяги, да, где у нас, ну тут в жареный КП, и соответственно вся видеопамять, потому что вынесла верхний транзистор в одной фазе, а формирующий FBV реку, то есть питание КП и видеопамяти, вот, имеет доску условно надо запустить без графики. А здесь UEFI написан таким образом... Ну ладно, здесь есть вариативность, можно найти версию, где соответственно без видока у нас мать и не пройдёт, но вот это, допустим, не пройдёт, и много таких досок, которые, ну, во всех версиях UEFI соответственно в приоритете дискретная графика, и без прохождения этой графики инициализации у вас будет ступор и всё, вы не сможете проверить, что там на с проц.

запустить без графики А здесь у фи написан таким образом Ну ладно здесь есть вариативность можно найти версию где соответственно без видока у нас мать и не пройдёт но Вот это допустим не пройдёт и много таких досок которые Ну

Поэтому соответственно хочется, да, вот в таких вот ситуациях и подобных получить максимум информации, когда вы согласуете и так дорогостоящий ремонт, чтобы потом не встретить ещё на прос. Помимо всего прочего сможете ещё, ну, полноценно просто проверить, то есть дать заказчику максимально верную информацию да по вашей диагностике. Итак, сейчас для демонстрации у меня есть две платки NMD 562, где версия UEFI прошита, которая не позволит этой доске пройти инициализацию без дискретной графики. Это доска ре-болилая, всё на не ребо, осталось туда вту ть видак, но соответственно я пока ремонт поставил на паузу, чтобы у нас была демонстрация неплохая.

информации Когда вы согласует и так дорогостоящий ремонт чтобы потом не в не встреть ещё на прос помимо всего прочего сможете ещё ну полноценно просто проверить то есть дать заказчику максимально верную информацию Да по вашей диагностике Итак сейчас для

И вторая доска четырёхсная серии Рязани, там была пятитысячная, здесь черная NMD 91, моя личная OTP тал, конкретно под этот ролик, ну и она тоже в будущем понадобится под ролик про видео ЧП, ну видеокарты, да, в мобильном исполнении NVIDIA. Возможно, понадобится в любом случае. В закромах Родины имелось, восстановил и погнали, хороший демонстрационный образец. Но прежде чем мы сделаем, погнали, показываю, что понадобится. Н имя вам о чём небу говорить, грубо говоря, это приспособа, которая позволяет внешним кабелям, то есть адаптеру, подключаться к машине PCI X4, это туда, куда мы втыкаем PCI Express NVMe SSD накопители.

поставил на паузу чтобы у нас была демонстрация неплохая и вторая доска четырёх сная серии Рязани там была пятитысячная здесь черная nmd 91 моя личная ОТП тал конкретно под этот ролик ну и она тоже в будущем понадобится под ролик про видео ЧП Ну видеокарты Да в

И если вам повезло с UEFI где-то семь случаев из десяти, соответственно такую внешнюю видеокарту, внешней видеокартой сможете прикурить соответственно свою плату, она пройдёт утилизацию без каких-либо проблем с моей стороны. Для того чтобы приобрести новый инструмент диагностики. А в чём риск заключался? В том, что, ну, мог бы столкнуться с ситуацией, что подавляющее большинство материнских плат, ну по крайней мере на уровне UEFI, были не совсем, да, не совсем предрасположены к подключению внешней видеокарты по PCI Express X4 шине.

кабелям то есть адаптер да подключаться к машине PC X4 это туда куда мы ваем PC Express nme SSD накопители и если вам повезло с у это где-то се случаев из де соответственно такую внешнюю видеокартой внешней видеокартой сможете прикурить соответственно свою плату она

Но вот как практика показывает, ну семь случаев из десяти всё хорошечно. Lenovo вообще практически все, я в полный рост сейчас её юзаю, это способ, потому ситуации, где видак соответственно не даёт плате пройти инициализацию, а хочется понять, что там с процессором, очень много. И ладно, погнали. Абсолютно рабочая доска, отшил видак нету, видеопамяти нету, и IT не пройдёт. Олоф два луча, тот который триггерный, он же жёлтый, у меня это у нас шина LPC, линии адрес, данный ноль. Второй щуп, он же синий, это у меня одна из линий шины адреса оперативной памяти.

да не совсем предрасположены к подключению внешней видеокарты напи Express X4 шину Но вот как практика показывает Ну семь случаев из десяти всё хорошечно lenov вообще практически все я в полный рост сейчас её юзаю это способ потому ситуации где видак соответственно

Как инициализацию проходят доски, соответственно построены на комбинированных процессорах MD, то есть очерёдность ресетов, про это всё есть в роликах, застрять внимание не буду. Это нужно для того, чтобы, ну, у лицезреть происходящее. Плата первого сорта, то есть она у нас будет авто включением, и в принципе это автовключение произошло, активность на LPC, активность на шине данных оперативной памяти. Но, ребятки, это будет всё не совсем долго, а вот это не совсем долго и закончилось всё ступор.

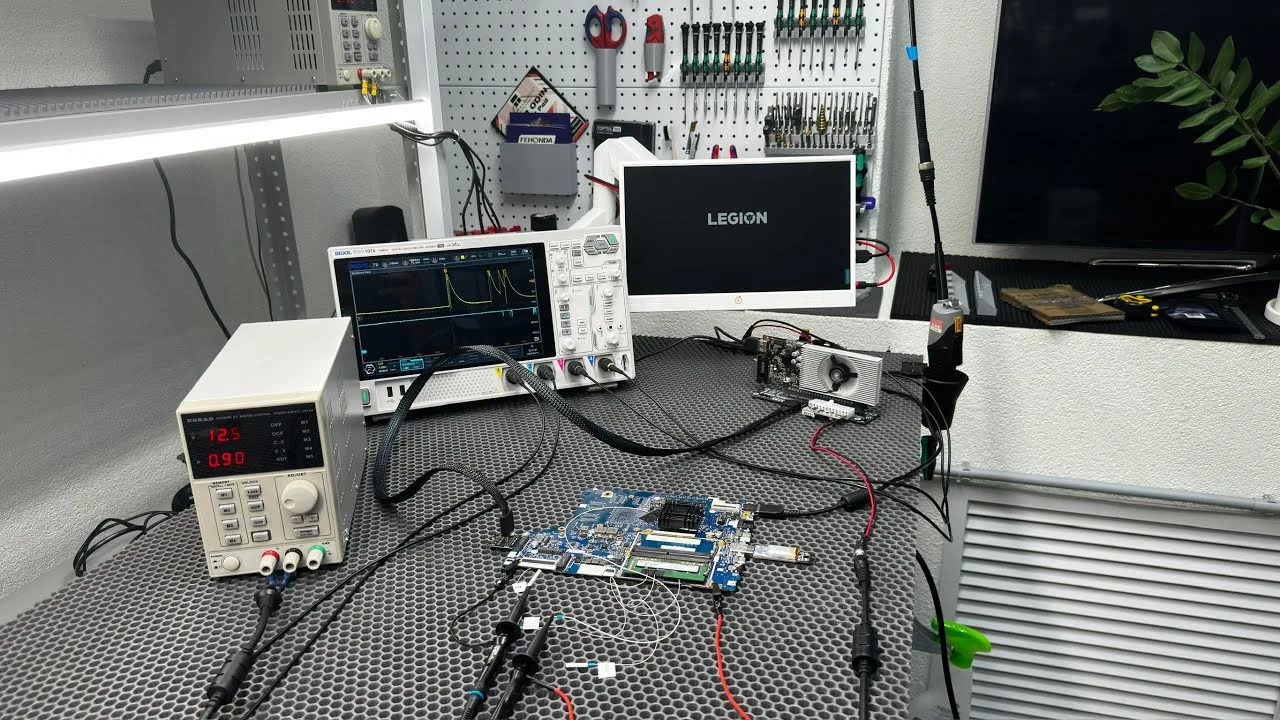

данный ноль второй щуп он же синий Это у меня одна из линий шины адреса оперативной памяти как инициализацию проходят доски соответственно построены на комбинированных процессорах MD то есть очерёдность ресе тов про это всё есть в роликах застрять внимание не буду

Если бы условно сейчас распять порту, мы бы наблюдали посткот, который говорил: "Дай видак!" То есть ошибка инициализации видеокарты дискретной. Да и дальше дело не извинится. То есть я понятное дело при таком раскладе хрен плату нормально проверю, но меня больше всего интересует процессор. Но я прибегнув к тому, куда подключается NVMe SSD накопитель, то есть шина PCI Express X4, подключаю переходничок. Так, во, хорошечно, соответственно видеокартой, то бред дешманский. Я как-то в группе спрашивал, так и не нашёл, пришлось тут по месту покупать.

совсем долго и закончилось всё ступор если бы условно сейчас распять порту мы бы наблюдали поскот который говорил дай видак Ну то есть ошибка инициализации видеокарты дискретной Да и дальше дело не извинится То есть я понятное дело При таком раскладе хрен плату нормально

Что делаем далее? Далее подключаем к этой видеокарте HDMI кабель внешней, да, подключаем, потому что это нам даёт расширенные возможности при проведении нашей диагностики. Далее, далее через Блин КПСУ, да, ну я такой бюджетный сюда всунул, вот, а запитывать со второго лабораторника, это важно сразу. А наш модуль адаптер, дан куда вставлена видеокарта, потребление 430 мА. И теперь, и теперь запускаем второй блок питания. Плата наша должна уйти в автовключение, и будем посмотреть, что из этого получится.

пришлось тут по месту покупать Что делаем далее Далее подключаем к этой видеокарте HDMI кабель внешней Да подключаем потому что это нам даёт расширенные возможности при проведении нашей диагностики далее Далее через Блин кпсу да Ну я такой бюджетный сюда всунул вот а запитывать со второго

Движ, Париж, обращаю ваше внимание на потребление именно видеокарты. Там ещё есть диод ресет, туда-сюды, но мы можем о плата IT прошла, картинка отлично, всё по красоте, всё по красоте, всё можно соответственно накидывать охлад и соответственно посредством этой приблуды, которая сбоку будет стоять, проверить ваш проц. Выключаем в обратном порядке, хорошечно. Первая доска нас порадовала, очередь за доской номер два. Всё тоже самое.

потребление именно видеокарты там ещё есть диод ресе туды-сюды но мы можем о о плата ИТ прошла картинка Отлично всё по красоте всё по красоте всё можно соответственно накидывать охлад и соответственно посредство этой приблуды которая сбоку будет стоять проверить Ваш проц

То, что обмен прекратился, это ребятки потому что у меня триггерный канал, то есть триггер ВИМ ког. Я уже наблюдал картинку, ничего не происходило. Поэтому соответственно и триггер не срабатывал. Первую плату мы убираем. Вот такая вот она раздетая, но при этом рабочая. Вторая плата, реальный ремонт, видака нету. Давайте показываю, что она не захочет проходить инициализацию без дискретной графики.

происходило Поэтому соответственно и Триггер не срабатывал первую плату мы убираем Вот такая вот она раздетая но при этом Рабочая вторая плата реальный ремонт видока нету Давайте показываю что она не захочет проходить инициализацию без дискретной графики Ну в частности

Ну, в частности видеочипа сейчас нету, но это него фа видеокарты. Правильно, правильно запускаем, ничего не меняю, то есть синий у меня остаётся линия, какой-то, какая-то из линий шины адреса оперы, это важно. Ну, соответственно, второй это у меня, по-моему, ESPI, жёлтенький, да, триггерный. Всё подключил без у кулинка, подключаемся для начала. Плата — это также у нас будет в автовключение уходить, тоже первый сорт платы.

подключил без у кулинка подключаемся для начала плата - это также у нас будет в автовключение уходить тоже первый сорт платы Почему автовключение если кто ролик не смотрел Посмотрите крутой ролик а от многих тревог избавляет Запускай блок питания всё внимание на логран всё

Почему автовключение? Если кто ролик не смотрел, посмотрите крутой ролик, а от многих тревог избавляет. Запускай блок питания, всё внимание на логран, всё подключено, погнали. Эх, пошла мазута по трубам, плата наша в пос. Да, это очень хорошо, это очень круто, но я много раз встречал подбитые камни, которые соответственно, а IT не проходили, да, из-за проблемных контроллеров, либо в операционной системе давали какие-то неприятные последствия от своих повреждений.

неприятные последствия от своих повреждений так и всё тестер инициализации молчит кина нету всё застыло потребление Ну блин второй блок неудобно показывает све сверху на полке стоит короче статичное потребление 1 а 80 ма ини туды ни сюды Ну то есть потихоньку будет подрастать

Так и всё, тестер инициализации молчит, кина нету, всё застыло. Потребление, ну блин, второй блок неудобно показывает, сверху на полке стоит, короче, статичное потребление 180 мА, ити туды ни сюды. Ну то есть потихоньку будет подрастать под по...

работает поэтому Давайте воспользуемся нашим читом который Если честно я не пожалел что заказал давно заказывал Павлик Спасибо большое за помощь тебе мой дорогой друг вот а и были сомнения Конечно потому что у меня опыт достаточно богатый с прикуривания скажем

так плат внешними дискретка Да посредством различных адаптеров А вот и в этом случае тоже были вопросы то есть сомнительное мероприятие Но вот практика показала что мероприятие вот такое не везде конечно там условно с асуми могут быть некоторыми проблемы То есть это всё

индивидуально вот уфи зависит и при том что от разных версий то есть на одной версии у вас соку линком всё поедет на другой версии линком всё не поедет вот а Кстати надо посмотреть надо посмотреть вами bcp что-то можно

подправить можно приоритет PC Express можно установить вот тогда всеки будут обращаться сразу ответственно к дискрет Ну это случай диагностики дискрет которые вы Вете через укун показал что плата и не проходит Теперь будем работать уже с видеокартой дополнительной включил сначала блок

питания запитал соответственно кулин и видеокарту включаю второй блок которым питается уже непосредственно сама материнская плата плата с автовключение первое включение знаете почему Да автовключение так такж пари пари так сейчас дот дело до инициализации графики дискретной Опа потребление подскочило Да

почти до о апера и движение продолжается Опаньки пипис Блин она пишет короче она мне пишет охлад Большой сейчас я подруб типа Подключи товарищ секунду адаптер нужной мощности у меня там калк отно зарядки поэтому мы ту всю красоту не увидим так

Escape Да так ребятки сейчас перезагружу Alt Ctrl D о не до конца вставил Да по-моему надо нам перезагрузиться друзья мои надо перезагрузиться сейчас мы это оформим Угу не захотела оно работать выключаю сначала плато заключаю потом блок тепер в обратной очерёдности

запускаю так немножко надо будет покурить друзья покурить Ну не полезу там ничего разряжать чуть-чуть подождём Самую малость точно это от этой клавиатур ресивер Ну вроде да всё времени пошло достаточно пошла мазута по трубам Ну там надпись была просто плохо

читается Ну вы с такого расстояния скорее всего что-то там просматривали но не факт что хорошо это видели Так так так сейчас идёт дело до инита карты Опа 900 ма карта наша опрошено Лин тренинг прошла писк где эта надпись заветная

[музыка] так а нажал сейчас среагировал ребут появился Моник Опять наверное мозг трахает сейчас друзья мои всё не слава Богу вот так Да нормально Ну и ругается там Нава всё по красоте всё запустило включаем обратном порядке сначала плата потом видак О чём это нам

говорит Да имен акулин О чём нам говорит о том что мы можем это всё барахло при собрать вот эти вот адаптеры сейчас буду немножко вам рассказывать показывать эти адаптеры е поворотные и длинны Разные провода есть Ну одним словом наборная

история и вы можете прям под себя сделать крутые комплекты для как раз таки ситуации когда нужно убедиться в работоспособности камня чтобы согласовать Да дальнейший ремонт про гаров это касается допустим вам надо с доски перекинуть хотя бы проц а потому

что дырки Да большие там в вр Мах в одном либо Ну в врема в нескольких либо в одном време каком-то Да ну там несколько фаз пострадало либо дыра здоровая сквозная восстанавливать вообще не вариант вы хотите поставить новый чип

на донорскую доску и клиентский процессор также перенести на донорскую доску вам надо убедиться что процессор имеет смысл пере условно соте одну цифру сделаете конь работы а в результате получится что про сняли вот будет обидка Потапу провода сами для

кулинка имеются разной длины стоимость тоже варьируется есть поворотные есть прямые у меня прямой хрен знает 70 самов наверно или метр Ну короче я достаточно длинный брал чтобы можно было делать длинное проникновение Даки есть проки сюда поставил его в коло

просто от блока 12 даю вперёд из песней Ну тут есть джампер который позволяет то есть либо автоматически у нас запускать блок питания да Ну я имею в виду если использовался обычный компьютерный по такому же принципу работает по сигнал Вот то есть он

постоянно активен есть блок подключили сразу соответственно зарабо Соответственно по сигналу Power on то есть по сигналу pson Да внешнему То есть вы можете это сами эмулировать Ну у меня стоит автоматически то есть принудительно Подключил к блоку питание появилось вот эти вот а штуки ну

непосредственно адаптер Да quink они есть разные у меня F 9g вот видно Да там маркировки не буду зачитывать sff 861 и там дальше по списку они есть разные есть с подставками Ну я себе Вот такой простенький комплект купил он не совсем

дешёвый скажем так то есть там в круг получилось Наверно ты России плюс-минус Может чуть больше может семь то есть от пяти до семи вот со всеми этими приблуда самое приятное что эти адаптеры тоже есть разные под кабеля а кабеля тоже

индивидуальные то есть специфические скажем так типа А дисплей порта но на минималках то есть фом фактор очень похож но специфический шаг специфический сам размер есть поворотные есть прямые Ну то есть есть длиннее короче на любой вкус и цвет это

всё можно выбрать самое главное самое главное друзья мои что это всё работает и реально расширяет функционал нашей диагностики Ну я имею в виду возможности расширять это очень важно и 5.000 России Не великие деньги чтобы получить Да не во всех случаях то

есть ну в процентах 6 случаев возможность вот так вот взять и блин проверить камень Да при проблемах с узлом именуемых дискретная видеокарта будто система питания будь то самчик Ну одним словом крутая штука юзаю в полный рост очень доволен где-то не работает но

опять же это диктуется уфи повторю ещё раз поэтому друзья я думаю кому-то эта штука приг вот ссылки Ну Напишите Если надо я как бы ссылки сброшу но опять же это может не ватап то есть тут уже вариаций опять повторю много я думаю

подберёте на свой карман вкус и цвет они по длинне тоже правда есть Может кому-то надо покороче кому-то подлиннее Ну разберётесь это уже как бы лирика главное что эта вся песня работает на этом У меня всё Надеюсь было интересно И

самое главное полезно До новых встреч пока-пока
