Я всех приветствую, дорогие уважаемые участники группы "Вечные студенты 3.0". Сегодня мы с вами рассматриваем последний подэтап в первом глобальном этапе запуска материнских плат, которые построены на комбинированных процессорах от компании AMD, православных Райзена с 2000 по 6000 серию включительно. После чего можно переходить к рассмотрению событий, происходящих на втором глобальном этапе — это там, где просе.

чего можно переходить к рассмотрению событий происходящих на втором глобальном этапе это там где просе Итак с чего Ну пожалуй пожалуй с важности этого под этапа потому что без успеха на НМ положительное развитие событий в дальнейшем в процессе запуска нашей

Итак, с чего? Ну, пожалуй, пожалуй, с важности этого подэтапа, потому что без успеха на НМ положительное развитие событий в дальнейшем в процессе запуска нашей материнской платы невозможно. Вы потерпите фиаско, потому что речь идёт немного, немало про вступление в игру такого важного юнита, как ICC. Если аббревиатуру эту разложить, то получим inte контроле, звучит на русском отечественном языке — встроенный контроллер тактирования. Данный товарищ проживает в абсолютно любом хабе либо, как в нашем случае, хабовой части комбинированного проца и отвечает за то, чтобы формировать для конечных потребителей тактовые сигналы, которые так необходимы для работы контроллеров синхронных интерфейсов.

любом хабе либо как в нашем случае хабо вой части комбинированного проца и отвечает за то чтобы формировать для конечных потребителей тактовые сигналы которые так необходимые для работы контроллеров синхронных интерфейсов соответственно если у нас не будут сформированные тактовые синхро

Соответственно, если у нас не будут сформированы тактовые синхроимпульсы, у нас взаимодействие понять будет невозможно без тактового сигнала, и, как следствие, плата ваша даже не будет пост.

говорю о напряжения которые поступает на сам комбинированный процессор вот и что немаловажно сигнал отмашка таким сигналом является тот сигнал на котором мы остановились в прошлом ролике разбирая предшествующее этому под этапу подэтап и Чтобы напомнить вам о чём идёт

Итак, что необходимо контроллеру тактирования, чтобы он начал свою жизнедеятельность правильно? Во-первых, электропитание — вся группа РИ и практически вся группа САС. Сейчас я говорю о напряжениях, которые поступают на сам комбинированный процессор. Вот и что немаловажно — сигнал отмашка. Таким сигналом является тот сигнал, на котором мы остановились в прошлом ролике, разбирая предшествующее этому подэтапу.

он называется как Power подчёркивание Good и ищем мы его во внутреннем прямоугольнике нашего комба части которая посвящена контроллеру электропитания что в случае интека да это у нас пятитысячная серия ryzen g513 доска что в случае кванты опять же тысячная серия

Подэтап и, чтобы напомнить вам, о чём идёт речь, я открываю замечательный референс, который для вас я изготовил, и ещё разочек озвучиваю тот сигнал, который является отмашкой для ICC на включение в работу — это System Power. Название данного сигнала в различных схемах может отличаться, но в девичестве я про дошино название. Да вот, он называется как Power подчёркивание Good, и ищем мы его во внутреннем прямоугольнике нашего комба части, которая посвящена контроллеру электропитания.

уже конкретной материнской платы и схе сате поэтому делание Даши вот выполняются все условия дело дошло до формирования сигнала System Power K вы получите секундочку м вот вы получите итоговый сигнал от Машки от мультиконтроллера нашему pmc о том что всё хорошечно и можно продолжать

Что в случае Интека? Да, это у нас пятитысячная серия Ryzen G513 доска. Что в случае Кванты? Опять же тысячная серия Ryzen и плата от Кванты. Название не меняется. Тоже самое касается и ты серии PowerGo — это то, за что вы цепляетесь, если не можете System Power как-то определить. Да, как уже называется уже непосредственно в схеме, как решили его обозвать производители уже конкретной материнской платы и схемы.

где-то что-то от гнило такое же может быть конечно может Вот что же мы получим в сухом остатке если чего-то не будет из Вис напряжений Разумеется ответ на данный вопрос У меня имеется ибо всём по порядку а разобраться нам поможет в этом

Сделание Даши вот выполняются все условия. Дело дошло до формирования сигнала System Power K, вы получите секундочку, м, вот вы получите итоговый сигнал отмашки от мультиконтроллера нашему PMC о том, что всё хорошечно и можно продолжать банкет. В том числе это будет и маркерный сигнал для запуска ICC.

для а плат с камнями на двухтысячной и трёх серии Давайте по порядку для работы контроллера тактирования нужно исходная она же базовая частота которая формируется сдающим генератором с кварцевой стабилизацией не Кварц генерирует это не кварцевый генератор это кварцевый резонатор

Внимание, вопрос: что будет, если не вся группа SUSP, я про напряжения, которые попадают на комбинированный процессор, будет сформирована по тем или иным причинам? Свич неисправен либо, соответственно, где-то что-то отгнило. Такое же может быть, конечно, может.

при выполнении всех условий если у вас базовой частоты не будет Разумеется о работе контроллера тактирования Даже при наличии сигнала отмашка речь идти не может Поэтому я в обязательном порядке первым пунктом вынес сюда Basic Clock 48 МГц Ну это тоже аббревиатура базовая

Вот что же мы получим в сухом остатке, если чего-то не будет из вис напряжений? Разумеется, ответ на данный вопрос у меня имеется, ибо всем по порядку, а разобраться нам поможет в этом замечательнейшая вот такая вот шпаргалка, которая для вас изготовлена.

этот лайфхак используете это получение хабо вой частью комба всех напряжений из группы primary необходимых ему для того чтобы данное чудо Произошло это 3 в праймери 1,8 в праймери 0,75 в Мери если это тысячная пятитысячная шеститысячник при выполнении комплекта

Если речь, ребятки, идёт по предыдущих поколениях 2 и 3, то мы с вами в Primary и в SASP меняем 0,75 В на 0,9 В, и в принципе таблица справедлива для А плат с камнями на двухтысячной и трёх серии.

деактивации slp S5 и slp S3 нашим pmc в составе комба нас на плате появится помимо того что я толь перечислял Да ещ и напряжение с группы SU 3 1,8 в SU 075 и после завершения всей этой эпопеи с запуском системы электропитания сбором

Давайте по порядку. Для работы контроллера тактирования нужна исходная, она же базовая частота, которая формируется сдающим генератором с кварцевой стабилизацией. Не кварц генерирует, это не кварцевый генератор, это кварцевый резонатор.

самые внимательные наверное выделили разницу между другими тактовых сигналами вот на фоне lpc Clock по отсутствию 0,75 в са либо 0,9 в если мы речь ведём про предыдущее поколение так как для того чтобы у нас сформировалась сформировался тактовый сигнал для lpc контроллера вот 0,75 в со

Соответственно, он выполняет функцию стабилизации. Вот чем, соответственно, точнее, стабильнее исходная частота, тем, соответственно, будет более стабильная работа контроллера тактирования, его ФАПЧ, потому что базовая частота, да, исходная, она делится, множится, ну и, соответственно, формируются уже тактовые сигналы для конечных потребителей.

следующее развитие событий у нас формируется базовое при выполнении всех условий формируется вся группа susp выдачи соответствующих подов получением их мультиконтроллера и уже выдаче финального сигнала System Power мультом для нашего pmc вот он у нас сигнал от Машки и как вы

Поэтому даже при выполнении всех условий, если у вас базовой частоты не будет, разумеется, о работе контроллера тактирования даже при наличии сигнала отмашки речь идти не может.

один который Ну ничем не уступает лайфхак про 48 МГц Да работе генератора потому что 0,75 в на плате нету и тактовых сигналов только будет lpc Clock проверяя только lpc клок вы сделаете неправильные выводы об успешности рабо и запуска запуска и

Поэтому я в обязательном порядке первым пунктом вынес сюда Basic Clock 48 МГц. Ну, это тоже аббревиатура базовая частота 48 МГц, формируемая сдающим генератором.

тактовых сигналов для этих конечных потребителей комплект условий Как вы видите идентичны это наличие всей группы primary это наличие rsm RST Ну то есть это такие базовые условия Да Basic Log то есть работа задающего генератора далее вся группа suspend 3 в suspend 1,8

Что нужно для того, чтобы у нас 48 МГц на плате присутствовало? Это опять же история про тот лайфхак, которым я всю дорогу пользуюсь и с вами поделился, и думаю, вы сейчас полный рост этот лайфхак используете — это получение хабовой частью комба всех напряжений из группы Primary, необходимых ему для того, чтобы данное чудо произошло.

Вот это Ну и всё из этого списка Вот соответственно для всех вот этих прекрасных тактовых сигналов точнее для а формирования этих тактовых сигналов контроллером тактирования комплект условий идентичен поэтому я Настоятельно рекомендую в процессе диагностики проверять то что происходит на слоте

Это 3 В Primary, 1,8 В Primary, 0,75 В Primary, если это тысячная, пятитысячная, шеститысячник. При выполнении комплекта вот этих условий мы получим базовую частоту в 48 МГц.

обязательном порядке должны измерение производить Хотя это правильно одной линии относительно второй можно относительно Земли Нам лишь нужно понять То есть функционирует А у нас контроллер тактирования или нет потому что если вы будете наблюдать сейчас я это в живом

Итак, старт положен. У нас есть базовая, есть группа Primary, ну и, соответственно, мы нажали кнопку включения А либо, соответственно, произошло автовключение, и у нас на плате начало формироваться группа SASP.

вы сразу можете сделать вывод что все условия предыдущие выполнены про что я сейчас говорю так открываю я вам говорю про System Power и всё предыдущее И пофиг там проверялось 0,75 ну то есть есть система проверки или схема проверки наличия

После деактивации SLP S5 и SLP S3 нашим PMC в составе комба на плате появится помимо того, что я только перечислял, да, ещё и напряжение с группы SU 3, 1,8 В, SU 0,75, и после завершения всей этой эпопеи с запуском системы электропитания, сбором Power мультиконтроллера, этот красавчик выдаст System Power.

группы и из группы понятное дело у нас работает задающий генератор хорошо и что немаловажно мультиконтроллер собрал все пады и выдал итоговый систем Power потому что это сигнал маркер таким способом всего лишь одним измерением даже не имея схемы на

Возвращаемся обратно, и как вы видите, здесь расписаны те условия, разумеется, при наличии комбинированного процессора, которые достаточны для того, чтобы мы увидели LPC Clock от нашего контроллера тактирования после того, как он получит System Power K.

немаловажно System Power сформирован Во как то есть одним измерения вы проверте просто огромное количество всевозможных условий и при том что что эти условия выполнения их должны быть обязательны железобетонные если чего-то не будет если мы не говорим сейчас про

Самые внимательные, наверное, выделили разницу между другими тактовыми сигналами вот на фоне LPC Clock по отсутствию 0,75 В СА либо 0,9 В, если мы речь ведём про предыдущее поколение.

найдём Это что такое Это у нас Давайте другой откроем Сейчас одну секундочку А плажа которая у меня на столе лежит это у нас сетевой контроллер пожалуйста также PC Express интерфейс так а ищем в названии Clock так нет нет

Так как для того, чтобы у нас сформировался тактовый сигнал для LPC контроллера, вот 0,75 В со СНТ не нужны.

понятно без syst Power вообще нечего ловить я вам открываю сначала наверное г ВС есть ВС есть абсолютно ВС есть я просто аккуратно лишил System Power сигнала нашего pmc муль его отправляет Вот но pmc не получает базова есть всё

Для подтверждения своих слов я вам открываю SLE, снятый из платы, где я аккуратней образом корректно, да, в ряде случаев даже корректно лишать не надо, 0,75 может не проверяться. Вот лишил данного напряжения комбинированный процессор, в результате мы получаем следующее развитие событий.

одного тактового сигнала Ну единственный случай он касается 0,75 воль Сан который может ввести в заблуждение Если вы будете опираться на lpc Clock Я на стриме пытался из вас выудить альтернативы но никто так нормально мне не ответил на мой вопрос

У нас формируется базовое, при выполнении всех условий формируется вся группа SUSP, выдачи соответствующих подов, получением их мультиконтроллера и уже выдаче финального сигнала System Power мультом для нашего PMC.

нас выполнение всего с выдачей System Power плюс ко всему и проверкой всех напряжений из группы са даже тех напряжений проверка которых не реализована по средствам какой-нибудь цепочки проверки потому что на всех досках Это имеется вот пожалуйста Вам реальный рабочий инструмент который

Вот он у нас сигнал отмашки, и как вы видите, только лишь тактирование LPC контроллера на плате присутствует, всё остальное отсутствует.

одном случае в случае этой платы что в этом случае наша последовательность будет прерываться а вот на этом моменте то есть м контроллер не получит Power соответственно он будет работать на выдачу на двух источниках на этом и на этом на и

Поэтому опираться при диагностике на наличие лишь только тактового сигнала для LPC контроллера в корне неверно.

готовность уже работы интерфейса svi чтобы уже в дело вступала динамическая система управления двумя вма Вот потому что у нас два источника построены на одном ШИМ контроллере и управляться они могут и как правило управляются индивидуально Но об этом мы с вами

Я вам дам по завершению этого ролика в процессе своего рассказа лайфхак ещё один, который, ну, ничем не уступает лайфхаку про 48 МГц.

и смотрите что у нас будет происходить а происходить у нас ровным счм будет всё то что я в табличке своей указал берм плату подключаем эту плату к лабораторни хорошо и как пользоваться этим лайфхаком быстренько покажу Кстати на запросы

Да, работе генератора, потому что 0,75 В на плате нету, и тактовых сигналов только будет LPC Clock.

видите функционирует это всё дело без остановки и пофиг контроллеру тактирования на сигнал запроса либо снятия этого сигнала запроса на тактирование так возвращаю камеру теперь мне понадобится блок питания и я покажу как пользоваться этим лайфхаком вживую одну секунду товарищи я

Проверяя только LPC Clock, вы сделаете неправильные выводы об успешности работы и запуска и работы контроллера тактирования.

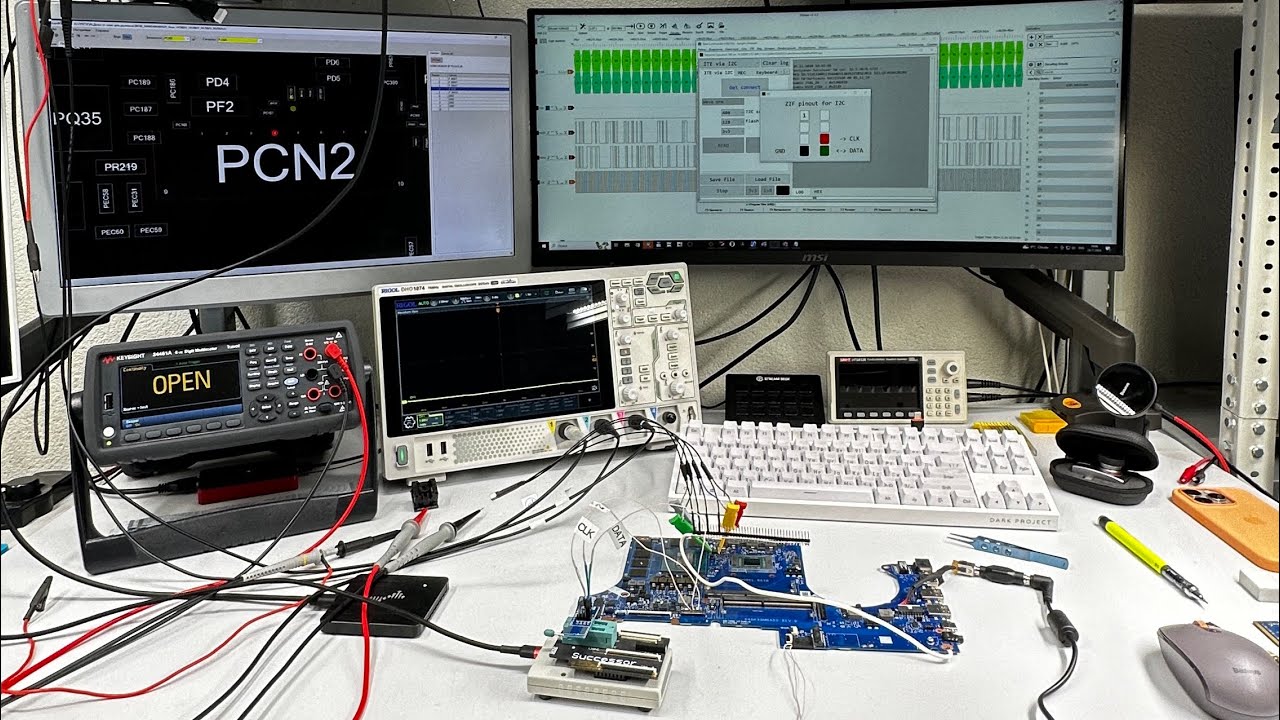

вся последовательность красивенько выполняется что я делаю Вот моя плата Я вывожу блок питания вам появился появился включаю блок питания Окей теперь осциллографа я становлюсь показываю куда становлюсь во всех случаях Я всегда остановлюсь разъём под SSD накопитель да Второй либо

Вот вам живой пример, я вам этот СМЛ положу в документы.

выведен я не буду заморачиваться в случае этой платы подключаемся 100 МВ на клетку и включаю материку пожалуйста так-то вы сигнал на месте О'кей выводы соответственно Я уже делаю соответствующие Да у меня primary suspend все Power гуды Като System Power

Двигаемся дальше. Дальше у нас, в принципе, PCI Express, да, шины и, соответственно, тактовые сигналы для Express, будь то X1, X4, X16, если мы говорим про GPU, и для формирования тактовых сигналов для этих конечных потребителей комплект условий, как вы видите, идентичны.

сторона второй контакт без установленного Разумеется можно если кому-то лень постоянно там что-то искать можно даже вот сюда проводник на те запаять вывести заизолировать цепляться Ну как я сделал допустим случае плано то есть такой самопал тестер быстрый и не

Это наличие всей группы Primary, это наличие RSM RST, ну, то есть это такие базовые условия, да, Basic Log, то есть работа задающего генератора, далее вся группа Suspend — 3 В, Suspend 1,8 В, Suspend 0,75 В, Suspend либо 0,9 ВН, если речь идёт про предыдущее поколение.

этой плате имеются из тех которые пот непосредственном процес Разумеется речь про это идт поэтому Берите на вооружение Очень полезно Очень удобно чтобы прорастить всю последовательность на этапе предварительной диагностики для проверки всех условий как для систем Power так и в принципе

И что не было важно, конечно же, сигнал отмашки. Если всё будет, но не будет System Power K, вы не увидите ни вот это, ни вот это, ни всё из этого списка.

пользу для вас всех потому что как и в случае 48 МГц так и в случае этого лайфхака альтернатив Я не видел и тему эту никто никогда не поднимал а на самом деле именно С практической стороны при реальной диагностике очень-очень полезно

Вот, соответственно, для всех вот этих прекрасных тактовых сигналов, точнее для формирования этих тактовых сигналов контроллером тактирования комплект условий идентичен.
