दोस्तों, वेलकम टू माजिद ग्रा YouTube चैनल। दोस्तों, आईसी रिप्लेसमेंट की यह छठी वीडियो है। तो इस वीडियो के अंदर हम बहुत ही इंपॉर्टेंट चीज़ जो है वो सीखने जा रहे हैं। कह लें कि बहुत सारे लोगों को अगर प्रॉब्लम आता है तो वो यही स्टेप है।

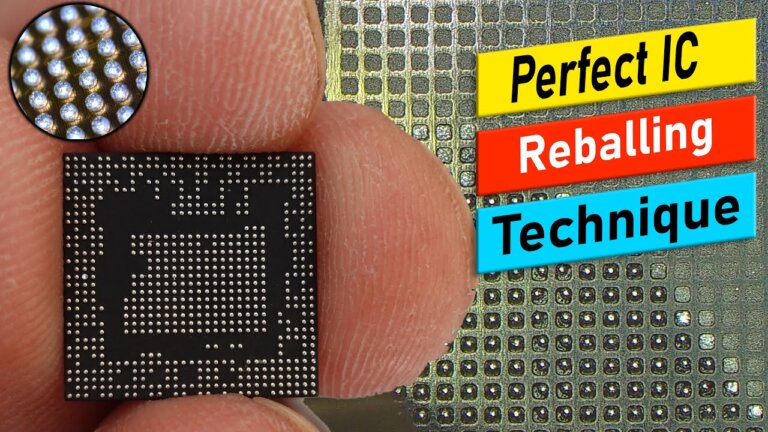

बीजीए आईसी रीबॉलिंग की छठी वीडियो: यूनिवर्सल स्टेंसिल से CPU/EMMC को रीबॉल करने की स्टेप-बाई-स्टेप तकनीक, सफाई, अलाइनमेंट और टेप लगाने के तरीके सहित।
Key Takeaways
- साफ-सुथरे पॉइंट्स और ताज़ा सोल्डर रीबॉलिंग की सफलता की कुंजी हैं।
- यूनिवर्सल स्टेंसिल से शुरुआत करना नए लोगों के लिए व्यावहारिक है।
- सही अलाइनमेंट और टेप से स्टेंसिल व आईसी को स्थिर रखना ज़रूरी है।
- नियंत्रित तापमान और सही दिशा से हीट देने से बॉल्स बाहर नहीं निकलते।
What the video covers
- आईसी रीबॉलिंग में बॉल्स न बनना, छोटे-बड़े बॉल्स या मिस्ड पॉइंट्स जैसी समस्याएं आती हैं, जिनकी अलग-अलग वजहें होती हैं।
- पॉइंट्स पर ऑक्सीडेशन और गंदगी दूर करने के लिए MBC लिक्विड या मदरबोर्ड क्लीनर से बार-बार सफाई पर ज़ोर दिया गया है।
- यूनिवर्सल स्टेंसिल अधिकांश आईसी के लिए उपयोगी है और नए लोगों के लिए इससे शुरुआत की सलाह दी गई है।
- स्टेंसिल को आईसी के कॉर्नर से सेट करके सभी होल्स को पॉइंट-टू-पॉइंट अलाइन करने की विधि समझाई गई है।
- एल्युमिनियम टेप से आईसी को स्टेंसिल के नीचे स्थिर किया जाता है ताकि वह हिले नहीं।
- हीट रेजिस्टेंस टेप को तीन लाइन छोड़कर लगाने से सोल्डर प्रेस के दौरान टेप उखड़ने से बचाव होता है।
- लो-मेल्ट (183°C) सोल्डर पेस्ट को टिश्यू से दबाकर स्टेंसिल के होल्स में भरा जाता है।
- हॉट एयर स्टेशन से लगभग 290-300°C पर कॉर्नर से हीट देकर बॉल्स बनाए जाते हैं, और सही दिशा में हीट देना महत्वपूर्ण है।
- हीट के बाद टेप हटाकर IC होल्डर में रखकर बॉल्स का निरीक्षण किया जाता है ताकि आकार एकसमान हो।
Full Transcript — Download SRT & Markdown
Speaker A
ये है आईसी रीबॉलिंग। और सबसे मुश्किल और यही स्टेप जो है, दोस्तों को लगता है कि अच्छा, मसले क्या होते हैं? बॉल्स बनते ही नहीं। कुछ बहुत छोटे बन जाते हैं, कुछ बहुत बड़े बन जाते हैं। कुछ पॉइंट
Speaker A
वैसे मिस हो जाते हैं। और जो है, स्टेंसिल के अंदर जो है वह आईसी फंस जाता है। बॉल्स बाहर निकल आते हैं। शोल्डर की बॉल्स बाहर निकल कर घूमने लग जाती हैं। और पता नहीं तरह-तरह के मसाइल्स। तो हर एक मसला एक
Speaker A
खास वजह से आता है। अगर आप उस वजह को दूर कर दें तो वो मसला जो है वो आपको नहीं आएगा। तो इस वीडियो के अंदर मैं आपको समझाता जाऊंगा स्टेप वाइज। अच्छा जी। बॉल्स जो कुछ बनते हैं, कुछ बॉल्स नहीं
Speaker A
बनते, तो वो बॉल्स कुछ बॉल्स ना बनने की सिर्फ एक वजह होती है, वो होती है कि कुछ पॉइंट्स जो हैं यहां से साफ़-सुथरे नहीं होते, उनके ऊपर ऑक्सीडेशन होती है। शोल्डर फ्रेश नहीं होता, जिसकी वजह से वहां पर जो
Speaker A
है आपने जब शोल्डर लगाते हैं तो मेल्टिंग नहीं होती। तो उसके लिए देखिए, मेरे पास एमबीसी लिक्विड है, मदरबोर्ड क्लीनर लिक्विड है। कोई भी आप ले लें। तो उससे आपने स्टेंसिल को तसल्लीबख़्श तरीके से, उससे आपने आईसी को तसल्लीबख़्श रिपीटेडली, बार-बार
Speaker A
फिर साफ़ करना है। तो यह अभी मैं स्टैंस में लगाने से पहले इसको एक दफ़ा फ़ाइनल जो है वो फिर साफ़ कर रहा हूं। कि कोई ऐसी चीज़, कोई एक कतरा, कोई एक तिनका, कह लें कि अगर एक भी ज़र्रा इसके अंदर हो ना तो उससे जो
Speaker A
है वह फ़ेल हो जाता है। प्रोसेस जो है वो फ़ेल हो जाता है। तो इसलिए हर एक पॉइंट को, पॉइंट को अपने-अपने बच्चे की तरह, जैसे वालदैन के 10 बच्चे होते हैं ना, तो वालदैन नहीं बोलते किसी एक बच्चे को। तो ऐसे ही
Speaker A
आपने ईच पॉइंट को गौर से देखना है कि किसी पॉइंट के ऊपर कुछ गंद, कचरा-मचरा कुछ ऐसा है तो नहीं, अगर है तो उसको दूर करके सबको एक जैसा करके फिर इस प्रोसेस को शुरू कीजिएगा। उसके बाद आपने जो करना है वो सुन
Speaker A
लीजिए। आपने लेनी है अपनी बीजी स्टैंसिल। ये है मेरे पास बीजी स्टैंसिल। ये कौन सी है? ये मेगा आईडिया की है, यूनिवर्सल स्टेंसिल है। तो यूनिवर्सल से जो है आईसी रीब्लिंग करनी थोड़ी सी मुश्किल होती है बनिस्बत जब उसकी अपनी स्टिल हो। लेकिन जो है अपनी
Speaker A
स्टिल से रीब्लिंग करनी आसान तो है, बट मसला दोस्तों ये है कि वो हमें हर आईसी के लिए सेपरेट चाहिए होती है, जबकि ये जो यूनिवर्सल स्टेंसिल है, ये एक ही हम ले लेते हैं, तो मोस्टली जो है 90% आईसी जो भी
Speaker A
आता है, हर तरह की मोरियां इसके अंदर होती हैं, वो हम पूरी करके तो किसी ना किसी जगह पर इसको अड़ा ही लेते हैं। तो यूनिवर्सल जो है, मैं आपको कहूंगा कि अगर आप नया काम शुरू कर रहे हैं तो आप यूनिवर्सल से जो है
Speaker A
अपने आईसी रीबॉलिंग का आगाज़ कीजिए। उसके बाद, जैसा कि अगर आप देखें तो यहां पर मुख़्तलिफ़ साइज़ों के सूराख हैं। तो आप IC को अपने सामने रखिए और उसके बाद आप इस स्टेंसिल को इसके ऊपर रख के देखिए कि क्या
Speaker A
IC जो है इस पॉइंट से पॉइंट बिल्कुल सीधा आता है? तो देखिए, कोई भी पॉइंट से पॉइंट सीधा नहीं आ रहा। ये कॉर्नर से आपने चेक करना होता है। ऊपर वाले से मैं फिर आपको दिखाता हूं। ऊपर वाला कॉर्नर आपको विज़िबल
Speaker A
है। अब देखिए। तो यहां से, इस कॉर्नर से, आप लोग अगर देखिए कि ये पॉइंट, पहला, मैंने सेंटर में कर लिया। तो बाकी इसके बाद सारे आगे-पीछे इसको छोड़िए। उससे अगली पर जाइए। तो यहां पर पहला पॉइंट अगर आप फ़िक्स करें
Speaker A
तो बाकी देखें, बाकी फ़िक्स होते हैं कि नहीं होते। ये देखिए, अब ये बिल्कुल हर सूराख दूसरे से सामने है। तो अब मुझे पता चल गया कि मैंने ये वाली जो सूराख है ये यूज़ करने हैं। जब आपने डिसाइड कर लिया कि ये वाले सूराख
Speaker A
करने हैं, क्योंकि स्टेंस 100% साफ़ होनी चाहिए। ये हम इससे पहले पूरी डिटेल से डिस्कस कर चुके हैं स्टेंसिल के बारे में। तो आपको अगर नहीं पता तो आप वो वीडियो देख सकते हैं। उसके बाद आईसी को एक साइड पर कर
Speaker A
दीजिए और उसे आपने लेनी है। दोस्तों, इसको कहते हैं एल्युमिनियम टेप। एल्युमिनियम टेप जो है, आपने इसमें से 2-2 इंच के, ना, तीन पीस काटने हैं। कितने पीस? तीन, एक पीस, दो पीस और तीन पीस। ये देखिए, तीनों
Speaker A
पीस आपने काटकर इनको छील लेना है और अपने साथ ही, अपने माइक्रोस्कोप के साथ ही लगा लेना है ताकि आप यहां से उठाकर यूज़ कर सकें। दो पीस आपने जो है छील कर लगा लेना है। तीसरा आप अपने पास रखना है। तो ये
Speaker A
देखिए, तीसरा पीस मेरे सामने है। इसको पकड़ कर ना, आपने दोनों कॉर्नर से, ये देखिए। थोड़ा सा खींचना है। इतना नहीं खींचना कि टूट जाए। बस इतना ही खींचना है कि सीधा हो जाए। ये लीजिए जी। एल्युमिनियम की टेप को
Speaker A
आपने अपने सामने रख के, यह जो IC है ना, इसको इसके ऊपर रख देना है। यह लीजिए, ऐसे रख दिया हमने ऊपर बिल्कुल सीधा। उसके बाद आपने अपनी स्टेंसिल को इसके बिल्कुल ऊपर रख देना है और पॉइंट से पॉइंट सीधा करना है। और
Speaker A
दोस्तों, याद रखिएगा कि आपने जो है यहां से कोई भी सूराख छोड़ना नहीं है। आपने स्टेंसिल की एक सिम्त में जो है लगाना है। मसलन, स्टेंसिल यहां से स्टार्ट हो रही है ना, ये देखिए यहां से। तो आपका जो पहला बॉल
Speaker A
है वो इस कॉर्नर में आया। लेकिन यहां पर वो ऐसे होता है कि जो नए लोग होते हैं उनसे जो गलती हो जाती है, वो IC थोड़ा सा ऊपर निकल जाता है। जब रीबॉलिंग करने के बाद वो बाहर निकालते हैं तो उनमें से एक
Speaker A
पूरी लाइन ऊपर वाली या इस तरफ वाली छूटी हुई होती है, क्योंकि हमने कॉर्नर में लगाया होता है। तो कॉर्नर से आपने जो है एक-एक लाइन छोड़कर नहीं लगाना। सिर्फ कॉर्नर के अंदर लगाना है। लेकिन इस बात का
Speaker A
ख़्याल रखना है कि कोई लाइन जो है वो बाहर की तरफ ना निकल जाए। कॉर्नर के अंदर अगर आप लगाएंगे तो आपका जो IC है वो ईज़ली रिवॉल्व हो जाएगा। उसका आपको कोई प्रॉब्लम का सामना नहीं करना पड़ेगा। लाइन आप
Speaker A
छोड़ेंगे तो शोल्डर नीचे चला जाएगा उस लाइन में से, जो आपके लिए प्रॉब्लम का बायस बनेगा। तजुर्बे की बात बता रहा हूं। तजुर्बे से फ़ायदा उठाइए। उसके बाद अब जी, हमने इसके ऊपर स्टेंसिल को रखना है। तो देखिए, कॉर्नर से पहले-पहले मैं सबसे आखिरी
Speaker A
कॉर्नर तसल्ली से सेट करता हूं। इसका ये वाला, ये, ये इस कॉर्नर से। अब स्टेंसिल को इसके ऊपर रख के आगे-पीछे, दाएं-बाएं और यूं कीजिए कि स्टिल 100% जो है वह सेट हो जाए। कोई एक लाइन आप सेट कर लेंगे तो सारी
Speaker A
लाइनें ही सेट हो जाएंगी। देखो, तो स्टेंसिल बिल्कुल सेट हो चुकी है ना। जब स्
Speaker A
आप दबा देंगे तो जो नीचे वाली टेप है वो चिपक जाएगी स्टेंसिल के साथ। ये लीजिए। अब अब बेशक आप इसको उठा भी लें ना तो कोई मसला नहीं है। यह देखिए IC भी इसके पीछे चिपक चुका है। लेकिन आपने ख्याल करना है
Speaker A
कि बिल्कुल कोई पॉइंट आगे पीछे ना हो। यह देखिए। अब यह बेहतरीन आईडिया है लगाने के लिए। उसके बाद आपने इसको अपने सामने रख लेना है। और जो दूसरे आपके पास पीस थे ना उनमें से अगला पीस जो है अब देखिए यहां
Speaker A
कॉर्नर के अंदर IC लगा है तो इस तरफ को आपने लगाना है। IC के ऊपर रखकर यूं लगाने के बाद आपने दबा देना है। सारी की सारी जितनी टेप्स हैं सबको आपने दबा देना है। उसके बाद दूसरा पीस लीजिए और इसको इस सिम
Speaker A
में लगा दीजिए। ये लीजिए जी। अब यह आपने तीन पीस जो है लगा देने हैं और उसके बाद आपने फाइनली फिर एक दफा IC को देखना है कि क्या IC बिल्कुल सीधा है? आगे पीछे तो नहीं होगा। जबकि अभी आप देखें तो IC अभी
Speaker A
भी 100% जो है अपने जगह के अंदर है। उसके बाद देखें तो ये मेरे पास हीट रेजिस्टेंस टेप है। मैं आपको दिखा देता हूं। ये हीट रेजिस्टेंस टेप है। इसमें से आपने ना दो पीस ले लेने हैं। एक पीस ले लिया। ये
Speaker A
लीजिए। दूसरा पीस भी मैंने इसमें से ले लिया। अब दोस्तों आपने करना ये है कि यहां से ना तीन लाइनें छोड़कर तीन लाइनें का मतलब ये है कि देखिए IC यहां पर खत्म हो रहा है ना आईसी यहां पर खत्म हो उसके बाद
Speaker A
तीन लाइनें छोड़नी है एक दो और ये तीन लाइनें छोड़कर चौथी लाइन के बाद आप इस टेप को लगा दीजिए ए ये लीजिए जी तीन लाइनें छोड़कर मैंने लगा दी अब दूसरी टेप जो है दूसरी तरफ आप लगा दीजिए ये भी तीन लाइनें
Speaker A
छोड़कर ही आपने लगानी है ये लीजिए जी अब दोस्तों ये जो टेप है यह क्यों लगाई है। उसकी वजह दोस्तों सुन लीजिए क्योंकि हम इंसान जो है जब तक हमें वजह का पता ना चले तो हम यकीन नहीं करते। दोस्तों होता यह है
Speaker A
कि अगर जब हम यहां से शोल्डर इसके अंदर प्रेस करेंगे है ना तो यहां पर भी प्रेस हो जाएगा इन सुराखों के अंदर तो जब यहां से शोल्डर प्रेस होगा तो नीचे तो टेप चिपकी हुई है ना इस तरफ अगर आप देखें तो
Speaker A
वो इस टेप को उखेड़ देगा ऊपर से जो आपका प्रेस किया हुआ शोल्डर है तो इस वजह से आईसी हिल जाएगा तो जब आप इसको जो है इस तरफ टेप लगा देंगे तो जब यहां पर मैं शोल्डर लगाऊंगा तो वो इन सराखों के अंदर
Speaker A
नहीं जाएगा जिसकी वजह से नीचे से टेप नहीं उखड़ेगी तो यह एक अच्छी आदत है टेप आप लगा लीजिए और आईसी इस कॉर्नर के अंदर अंदर लगाना होता है हमेशा स्टैंस आपके सामने हो। बिल्कुल दुरुस्त इस कॉर्नर के अंदर
Speaker A
आपने लगाना होता है। उसके बाद यह हमारा काम कंप्लीट हो चुका है। इसको आपने एक साइड पर रख देना है। और अब हमने जो है 183° सेंटीग्रेड के ऊपर पिघलने वाला मैकेनिक का सोल्डर पेस्ट लेना है। इसको खोलिए दोस्तों और इसमें से आप जो है कुछ
Speaker A
सोल्डर ले लीजिए। मसलन के मैं इतना सा ले लेता हूं। यह देखिए। यह मैंने ले लिया। उसके बाद आपने एक है ना टिश्यू लेना है। टिश्यू कोई भी अच्छी क्वालिटी का टिश्यू होना चाहिए। वो ना हो कि जो एक
Speaker A
सेकंड के अंदर लीर लीर हो जाए। इसके ऊपर आपने ना डाल रख लेना है। ये देखिए रखने के बाद आपने अपने टिश्यू को यूं इसके ऊपर डबल करके यहां से आपने इसको प्रेस करना है। प्रेस आपने करते जाएंगे तो इसके अंदर
Speaker A
जितना भी ऑयल है फ्लक्स है वो इसमें से निकल जाएगा। तो दोस्तों इसके अंदर से ऑयल जो फ्लक्स जो है वह निकालना बहुत ही जरूरी होता है। उसकी वजह है यह है कि अगर यह फ्लक्स हो तो जब आप स्टिल के ऊपर इसको रख
Speaker A
के इससे रिवालिंग करेंगे ना जब हीट बढ़ेगी तो ये बबलिंग करके बाहर आ जाएंगे बॉल्स। बॉल्स बाहर आकर पूरी स्टेंस के ऊपर फैल जाएंगे। भागते फिरेंगे ऊपर बॉल्स। जैसे कि फुटबॉल ग्राउंड के अंदर होता है बॉल्स। कोई फुटबॉल ग्राउंड के अंदर कोई 100 200
Speaker A
फुटबॉल छोड़ दें तो ऐसे इसके ऊपर बॉल भागेंगे। तो इसकी वजह इसके अंदर जो है ओवरफ्लक्स होता है। रिबॉलिंग के लिए यह प्रॉपर नहीं होता। तो इसलिए इस फ्लक्स को रिमूव करना बहुत जरूरी है। अदरवाइज आपका स्टिल से सारे बॉल्स बाहर आ जाएंगे या
Speaker A
मोस्टली आ जाएंगे। तो अब देखिए मैंने एक दफा इसको अच्छे से प्रेस किया। अब इस शोल्डर को आपने जो है यहां से उठाना है और थोड़ा सा आगे रख देना है यहां पर। और फिर आपने इसको प्रेस करना है। प्रेस 1 मिनट
Speaker A
आपने इसको करते जाना है। 1 मिनट आप प्रेस करोगे तो इससे इसका फ्लेक्स जो पहले भी 1 मिनट गया था। अब भी 1 मिनट फिर उठाया और थोड़ा सा उससे आगे रख दिया और फिर ऊपर से दबा दिया। अब फिर 1 मिनट।
Speaker A
ये लीजिए दोस्तों 1 मिनट हो गया। अब हमने इसको यूज़ कर सकते हैं। जैसे अगर आप देखें तो पहले कितना ऑयल निकला। अभी उसके बाद भी निकला। अभी तीसरी दफा फिर इसमें से निकला है। तो अब हमने इस शोल्डर को उठा लेना है।
Speaker A
यह इसमें से बहुत ज्यादा फ्लक्स निकल चुका है। और अब हमने अपनी स्टेंसिल को अपने सामने रख के इसके ऊपर इसको जो है रख देना है। ये लीजिए जिसके ऊपर रखा गया। अच्छा उसके बाद दोस्तों आपने लेना है एक ब्लेड।
Speaker A
यह देखिए ब्लेड शेविंग वाला ब्लेड है। यह एक पीस है इसका। यह लेने ले लेना है। स्टैंसिल के दोनों तरफ आपने हाथ रख लेना है। और दोस्तों जो मैं टिप्स आपको छोटी-छोटी बताता जाऊंगा आप अगर इनमें से थोड़ी सी चीज़ आगे पीछे कर देंगे तो हो
Speaker A
सकता है कि आपको जो है वो परेशानी का सामना करना पड़े। तो अब आपने चारों तरफ से पहले एक सिमत से फिर दूसरी सिमत से फिर यूं तीसरी सिमत से फिर चौथी सिम चारों सिमतों से आपने शोल्डर को इसके स्टैंसिल
Speaker A
के अंदर प्रेस करना है इन सुराखों के अंदर। तो देखिए अब मैं ऐसे करता हूं कि सारी स्टेंस के ऊपर जितना भी एरिया है उसके ऊपर मैं इसकी एक तय रख लेता हूं। ये देखिए इसकी पूरी तय इसके ऊपर हो गई। अब
Speaker A
फिर मैं इस तरह से दबा खाली नहीं आपने करना। उसके बाद दोस्तों शोल्डर को आपने सारे एरिया के ऊपर लगा देना है। कह लें कि जैसे सीमेंट नहीं दीवार को लगाया जाता है। सारे एरिया के ऊपर सीमेंट लगा दिया जाता
Speaker A
है। ऐसे ही इसको आप सीमेंट ही समझे। सीमेंट की तरह यह नजर आता है। इसका सारा जितना एरिया आपका है जो हमने टेप लगाकर और दूसरी तरफ जो है बॉल्स हैं की एक लिमिट है। उस एरिया के ऊपर इसको प्लस्टर कर दें।
Speaker A
प्लस्टर करने के बाद आप जो है ऊपर से जो है अपनी ब्लेड से उसको प्रेस करते जाएं। एक सिमत से प्रेस करते जाएं। फिर दूसरी सिमत कर लें। उस सिम से फिर जो है तीसरी सिम से वही प्लस्टर हमने जो है शोल्डर यहां पर
Speaker A
लगा लिया है। उसके बाद आपने कोई कपड़ा लेना है या टिश्यू लेना है पहले वाला जो है तो इस एरिया को आपने अच्छे से साफ कर देना है। अच्छे से फेर कर आपने जो है साफ कर दिया ताकि जो बाहर शोल्डर बिखरा हुआ है
Speaker A
वो नजर ना आए। वो साफ हो जाए क्योंकि वही तो गड़बड़ का बायस बनता है। उसके बाद आपने यह जो टिश्यू है इसको रख लेना है नीचे और इसके ऊपर रख लेनी है आपने अपनी स्टिल। उसके बाद स्टैंसिल दोस्तों रखने के बाद
Speaker A
आपने अब बेंड ट्वीज़र आपको चाहिए। ये लीजिए ये मुझे जो है एक बेंड ट्वीज़र जो है मिल गई है। इस बैंड ट्वीज़र को आपने लेना है और उसके बाद आपने एक लेना है कपड़ा। ये देखिए कपड़े का एक छोटा सा रुमाल सा है। इसको
Speaker A
आपने रुमाल को खोल कर इसको अपने सामने रख के अब आपने ये करना है कि ये जो ट्वीज़र है इसको यहां से अंदर डाल देना है। ये लीजिए ताकि आपके हाथ को हीट ना लगे। उसके बाद आपने स्टेंसिल को अपने सामने यूं रखना है।
Speaker A
यानी कि टेप्स जो है आपके दाएं हाथ की तरफ हो दोनों टेप्स। और ये जो ऊपर वाला एरिया है ये अपना लेफ्ट साइड है मेरी। ठीक है?
Speaker A
ये वाला ये कॉर्नर ऊपर को हो क्योंकि इस कॉर्नर से हीट देनी है। अगर इस कॉर्नर से हीट दी यहां से दी यहां से तो ये टेप जो है ये भी उखड़ जाएगी और गार्डबर्ड भी हो जाएगी। बॉल्स भी बाहर निकलेंगे। इस सीमित
Speaker A
से हीट देंगे तो कोई मसला नहीं बनेगा। बहुत छोटी सी बात है। लेकिन आप कहते होंगे कि यार किसी भी सिमस से हीट दे दे तो यार मैं आपका भाई हूं। आपका आपकी कामयाबी ही तो मेरी कामयाबी है। आप कामयाब हो गए समझ
Speaker A
ले कि मेरी वीडियोस का मकसद पूरा हो गया। आप नाकाम हो गए तो मैं समझ ले कि नाकाम हो गए। तो इसलिए मैं जो है ना आपको गलत मशवरा नहीं देता होता। आप मेरे मशवरे के मुताबिक किया करें। बाद में जब आप जो है एक्सपर्ट
Speaker A
बन जाएंगे तो ये मर्जी कर रहे हो बल्कि फिर सिखाए त उस्ताद जी कर काम या भाई माजिद इस तरह से काम करते हैं अभी आप मेरी मान लें शुक्रिया मुझे पता है आप मेरी बातें मानते हैं बहुत अच्छे अच्छे लोग हैं
Speaker A
आप अच्छा जी उसके बाद अब मैंने जो है ये कपड़ा इसे इसको जो है वो रख लिया यहां पर रख लिया यहां पर रख लिया अब मैंने दोस्तों टेंपरेचर रखा 280 से 300 डिग्री सेंटीग्रेड मैं 290 रख लेता हूं चलो 280
Speaker A
से 300 मैंने कहा है ना तो मैं खुद इन दोनों के सेंटर में रख लेता हूं। स्टैंड रख लिया। अब मैं यहां से अपनी हॉट एयर गन एसएमडी रिवर स्टेशन लेता हूं। 290 टेंपरेचर है और इस कॉर्नर के ऊपर मैंने
Speaker A
हीट को लगा दिया। यहां पर दोस्तों आपको हवा जो है वो बहुत तेज नहीं रखनी। हवा आपको थोड़ी सी कम ही रखनी है क्योंकि हवा जो है वो जल्दी बाल्स को बाहर लाने का सबब बनती है। तो अगर आपकी हड़े गन टोटल हवा है
Speaker A
100 तो आप उसका 30% इन 30 35 40 रख लीजिए। अगर 200 है तो फिर 60 रख लीजिए। अगर 10 तक है तो फिर तीन चार रख लीजिए और एक कॉर्नर के अंदर जो है आप इसको लगा दीजिए।
Speaker A
अच्छा जी जब दोस्तों तमाम बाल हैं वो मेल्ट हो जाएं तब उसके बाद आपने 20 सेकंड इसको मजीद हीट देनी है। 20 सेकंड मैंने हीट दे ली। अभी भी जो है मैं इसको छोडूंगा नहीं बल्कि अब मैं इसको
Speaker A
अभी भी दबाकर ही प्रेस करके ही रखूंगा। और अभी देखें मेरे पास जो है फ्लक्स पेस्ट है। यह कौन सा है? यह मैकेनिक का UV 559 है। तो यहां पर मैं जो है इसके ऊपर दोबारा फ्लक्स डाल लेता हूं। यह लीजिए फ्लक्स डल
Speaker A
गया। तो अब एक दफा इसको हीट करना दोबारा जरूरी है। तो भाई पहली दफा हीट कर तो लिया था। वही नहीं काफी था। वो ऐसे है दोस्तों के बाज़कात ना होता यह प्रॉब्लम है के बाल मेल्ट होते हैं लेकिन वो नीचे चिपके हुए
Speaker A
नहीं होते। तो ऐसी सूरत में हमें इस चीज से बचने के लिए के तमाम पॉइंट्स जो हैं वो नीचे आईसी से वेल्ड हो तो उसके लिए हमें इसको दोबारा हीट करना पड़ता। अगर अभी मैं निकाल लेता ना एक दफा हीट करने के बाद तो
Speaker A
कुछ बॉल तो जबरदस्त होने थे। लेकिन कुछ बॉल्स जो हैं वो स्टैंस के अंदर ही होने थे। अब पूरी उम्मीद है कि कोई भी बॉल जो है वह नहीं होगा। अभी भी मैंने हाथ नहीं छोड़ा। हाथ मेरा ऊपर यह प्रेस किए हुए रखा
Speaker A
है। तकरीबन जब मैं देखूंगा ना कि बॉल दोबारा जो है वो सॉलिड के अंदर चेंज हो गए हैं। फिर मैं बेशक हाथ उठा लूं लेकिन अभी मैंने वो प्रेस ही किया हुआ है। अब मैं इसको छोड़ देता हूं। और इसको मैं अभी ना
Speaker A
ज्यादा ठंडा भी ना हो। यह ठंडा होगा तो बाल्स जो हैं वो थोड़े से फिर लिक्विड से निकालने पड़ेंगे। अभी मैं इसको वैसे ही निकाल लेता हूं। स्टिल से बाहर पिछली सिम से आप शुरू हो जाए। टेप पहले उतारिए। आईसी
Speaker A
को नहीं छीनना। सिर्फ जो छह की छह टेप्स हैं उनको ही हमने निकालना है। रिमूव कर IC के ऊपर कर देना है आपने इन्हें। अब अगर देखें तो यहां पर एक शोल्डर है। तो इसको यहां से आपने किसी ट्वज़र से दबाकर बाहर कर
Speaker A
देना है। और इसको भी आपने बाहर कर देना है। अब जस्ट हमारा आईसी जो है वो स्टिल के अंदर है। तो अगर गरम-गरम हो तो फिर तो यह वैसे ही बाहर आ जाएगा। बट अब यह सूख चुका है कुछ क्योंकि मुझे 30 सेकंड से ज्यादा
Speaker A
टाइम गुजर गया। तो अब इसको रिमूव करने का तरीकाकार यह है कि इसके ऊपर आपने ना अपनी एमबीसी या कोई भी लिक्विड डालना है। तो यूं आपने ना डालने के बाद ब्रश से आपने इसको रगड़ना है। फिर आप केमिकल डाल लीजिए
Speaker A
पीसीबी क्लीनिंग वाला और फिर यूं कर दीजिए। तो आईसी जो है उसके बाद सुकून से आपका बाहर आ जाएगा। लेकिन इसको खींचना नहीं खींचने का मतलब तबाही होता है। तो हम कहते हैं कि नहीं जी का लो खींच लो। तो जब
Speaker A
आप खींचेंगे तो IC में से पैड्स जो है वो यहां पर ही फंसे रह जाएंगे और उसके बाद जो है वो रिबिंग तो बढ़ गई। रिबिंग का प्रोग्राम तो बढ़ गया। अब ये देखिए खुद आया ना बाहर। अच्छा जी। अब इन चीजों का कोई
Speaker A
काम नहीं है। इनको तो आप साइड पर कर दीजिए। और उसके बाद ये IC होल्डर है। इसके अंदर मैं लगा देता हूं इसको ताकि आप अच्छे से देख सकें। IC होल्डर के अंदर लगाकर काम करें। अदरवाइज हम IC को डैमेज भी कर लेते
Speaker A
हैं। यह लीजिए शिक गया। अब दोस्तों इसके ऊपर आपने डालना है थिनर। थिनर से आपने सफाई करनी है। ये देखिए थिनर है और ये दांतों वाला बुरश है। इसके आगे से दंदाने अगर आप देख मैंने काट कर कैसे छोटे-छोटे
Speaker A
कर दिए हैं। अच्छी सफाई के लिए। वैसे ब्रश आप जो है इस तरह का भी यूज़ कर सकते हैं। बट मैंने कई चीजें रखी हुई हैं। ये बड़ी अच्छी सफाई करता है ना। अब देखते हैं यह अभी तक तो वैसे मेरी भी
Speaker A
नजर नहीं पड़ी कि आईसी रिबाइलिंग हमारी कैसी हुई है। सफाई मैं कर लूं। फिर मैं भी देखता हूं। आप लोग भी देखिएगा। दोस्तों जैसे अगर आप देखें तो हमने सफाई कर ली है। सफाई के बाद अगर आप देखें तो
Speaker A
हमारा कोई भी पैड जो है वह बॉल से खाली नहीं है। हम एक तरफ से इनका मोयना करते हैं। बॉल्स का मुयना करना निहायत ही जरूरी होता है। इस बात का करना होता है कि क्या तमाम बॉल्स एक जितने हैं कोई बॉल बड़ा या
Speaker A
छोटा तो नहीं। यह कोई तिनका सा पड़ा हुआ है। यह लीजिए। उसके बाद आगे आगे से आगे जाइए। तमाम बॉल्स का मुशाहदा कर लीजिए अच्छे से। ना कोई बाल बड़ा ना कोई छोटा। अगर आपको इसमें प्रॉब्लम आता है तो आप दो-तीन दफा
Speaker A
प्रैक्टिस कीजिए। तो उससे जो इंशाल्लाह आपको जो है एक्सपीरियंस हो जाएगा। मैं साइड से आपको इसका व्यू दिखाता हूं। मोतियों की तरह तमाम बॉल्स एक जितने। तो ये चीज जो है आपने कंफर्म करनी है। अच्छा उसमें दोस्तों ये होता है कि कुछ बॉल्स
Speaker A
हमारे बड़े बन जाते हैं। बाज़कात कुछ छोटे बन जाते हैं। चंद एक बाल ज्यादा नहीं मोस्टली वो एक जितने होते हैं बट एक दो तीन बाल जो है बड़े-छोटे बन जाते हैं। तो उनका क्या सशन है वो मैं इसको इस वीडियो
Speaker A
से नेक्स्ट वीडियो के अंदर आपको बताऊंगा। तो दोस्तों ये आईसी रिप्लेसमेंट की आईसी रिप्लेसमेंट का ये पूरा कोर्स है जिसमें से आपने आईसी रिबायिंग की वीडियो देखी। तो बाकी वीडियो देखने के लिए इस नेक्स्ट वीडियो देखने के लिए डिस्क्रिप्शन लिंक के
Speaker A
अंदर जाइए या फर्स्ट पिनट कमेंट्स के अंदर जाइए या इस वीडियो के एंड के ऊपर भी उसका लिंक आ जाएगा। तो उससे आप जो है नेक्स्ट भी देख सकते हैं। बहुत शुक्रिया माजी गरा YouTube चैनल देखने का। अल्लाह हाफिज़।
