Ролик 5.6. ME контроллер и BG. Практика #2. — Transcript

Практическое видео по работе с ME контроллером и комбинированными процессорами на сервисных платах Asus и Lenovo.

Key Takeaways

Комбинированные процессоры требуют тщательной проверки и совместимости с конкретной платой.
Редактирование дампа BIOS и правильная настройка ME контроллера критичны для успешного запуска платы.
Покупка реборн процессоров и комплектующих с непроверенных источников несет высокие риски.
Измерения напряжений и анализ сигналов помогают выявить проблемы с питанием и защитой платформы.
Опыт и внимательность при ремонте ME контроллеров позволяют избежать значительных финансовых потерь.

Summary

Видео посвящено практике работы с ME контроллером и комбинированными процессорами на новых сервисных платах Asus x756 и Lenovo Carbon.
Автор демонстрирует процесс установки и проверки процессоров, редактирование дампа BIOS и запуск плат.
Особое внимание уделяется проблемам с комбинированными процессорами, которые могут работать только на конкретных платах.
Обсуждается важность тщательной проверки процессоров и плат перед ремонтом, чтобы избежать финансовых потерь.
Показаны измерения напряжений и анализ сигналов на платах с помощью мультиметра и осциллографа.
Автор делится личным опытом ошибок и сложностей при работе с реборн процессорами и покупкой комплектующих с AliExpress.
Разъясняется работа платформенного профиля и защита платформы, а также проблемы с отсутствием питания ядер процессора.
Демонстрируется влияние отсутствия правильного профиля и ключей на работу платы и процессора.
В конце видео подводятся итоги и даются рекомендации по ремонту и поиску комплектующих для ME контроллеров.
Материал полезен как новичкам, так и опытным специалистам, интересующимся ремонтом ноутбуков и ME контроллеров.

Chapters

Full Transcript — Download SRT & Markdown

Speaker A

Всем здорова, дядьки, продолжаем тему М.Е. Сегодня у нас практика. В этом ролике мы будем работать со свежими платами. Как и обещал, все приготовил, и пожалуй, пор делаем на Будгуар тоже. Технология тоже закрытая, базируется нами. Так уж получилось, что все звезды у меня сошлись.

Speaker A

и есть Вам что показать рассказать и в конце ролика сделаем выводы томить не буду никаких прелюдий сразу к делу перед вами плата Ну передо мной тоже это Asus x756 ревизия 2.0 плата сервисная новая никогда была как вы видите с фрезой эту

Speaker A

И есть вам что показать, рассказать. И в конце ролика сделаем выводы. Томить не буду, никаких прелюдий, сразу к делу. Перед вами плата. Ну, передо мной тоже, это Asus x756 ревизия 2.0, плата сервисная, новая, никогда не была, как вы видите, с фрезой.

Speaker A

сервисной платы абсолютно рабочие комбинированный процессор опять 62 синдром маркировка если кого это волнует sr2 и Y этот камень благополучно был мной пристроен на эту плату Разумеется отредактирован дампик фитцем как положено все по науке стоковый региончик все собрано Все должно

Speaker A

Эту плату не знакомил. Я с этой платы позаимствовал i7 6500u, новенькие приставил на плату в ноутбук, который ушел на продажу. Сделал это намеренно, потому что у меня есть, к сожалению, есть второй компонент, который необходим был для демонстрации. Это тоже новый, тоже сервисной платы, абсолютно рабочие.

Speaker A

запуститься все бы так да но есть одно большое но этот комбинированный процессор является хорошим напоминанием мне о том что не стоит спешить и нужно всегда все тщательно проверять Был как-то случай когда мне разово пришлось пилить аж целых пять плат с которых я снимал

Speaker A

Комбинированный процессор, опять 62 синдром маркировка, если кого это волнует, SR2 и Y. Этот камень благополучно был мной пристроен на эту плату. Разумеется, отредактирован дампик фитцем, как положено, все по науке, стоковый региончик, все собрано. Все должно работать.

Speaker A

посмотрел и увидел что маячит 5 профиль будгуарда есть у нас ключик точнее Хеш ключа и все стало сразу на свои места Ну сделал это Разумеется уже после того как проверить Разумеется предварительно плату посмотрев Что дает картинку Все работает

Speaker A

Вот просто со старта ставим камень, запускаем после редактирования BIOS, и все, у нас работает, все у нас хорошо. Жизнь удалась. Камень установлен, свинец 0,45 диаметра, сидит идеально. Я не знаю, видно не видно, но одним словом, как бы не докопаться, все ровно, все должно.

Speaker A

имеем то что имеем я залетел на бабло Сколько стоит новый i5 2009 его сумеете купить можете поинтересоваться в интернете Да принципе по цене бэушки вы понимаете что это не совсем дешевое удовольствие вот так вот на ровном месте стоять на

Speaker A

Запуститься. Все бы так, да, но есть одно большое "но". Этот комбинированный процессор является хорошим напоминанием мне о том, что не стоит спешить и нужно всегда все тщательно проверять. Был как-то случай, когда мне разово пришлось пилить аж целых пять плат, с которых я снимал.

Speaker A

непозволительно много денег по факту так и получилось Поэтому я без определенного сожаления потому что не проверил вовремя смотреть на этот камень не могу но тем не менее есть у меня такое печальный опыт и давайте я им поделюсь дабы вы его

Speaker A

Комбики. Три платы я не поленился с них следом проверить вкладочку платформу protection. А вот две почему-то решил, что тоже все окей, на авось, и все будет хорошо. И, друзья, я прогадал. Одна из этих плат оказалось после новый карбон. Потом я уже следом.

Speaker A

рулетку с алиэкспрессом ибн с местными продавцами покупая реборн неизвестного происхождения Да и скажу вам по секрету новые камни нарыть просто нереально ну и соответственно ответ наверное Многие знают по поводу Где их можно раздобыть но тем не менее это все

Speaker A

Посмотрел и увидел, что маячит 5 профиль Будгуарда. Есть у нас ключик, точнее хеш ключа, и все стало сразу на свои места. Ну, сделал это, разумеется, уже после того, как проверить. Разумеется, предварительно плату посмотрев, что дает картинку, все работает.

Speaker A

абсолютно Рабочая была до демонтажа комбинированного процессора если я сюда сейчас сейчас кину какой-нибудь рабочий камень а запустится проблем никаких не будет камень был абсолютно рабочий на плате вот Lenovo Carbon начинаем для демонстрации мне понадобится блок питания stelograph и что еще мультиметр

Speaker A

Пильнул на чипу. Чип зачистил от компаунда, зареболил и поставил на клиентскую. Она не запустилась. И вот тогда я начал проверять, и оказалось, что чип мой хоть и рабочий, но жить может только на конкретной платформе. Увы и ах, но.

Speaker A

потребление немножко настораживает если у вас это потребление вызвало кое-какие вопросы то в принципе вы правильно рассуждать такое потребление на подобных платах реально вызывает вопрос потому что намекает на то что что-то не так а в частности на этой плате отсутствует

Speaker A

Имеем то, что имеем. Я залетел на бабло. Сколько стоит новый i5 2009, его сумеете купить, можете поинтересоваться в интернете. Да, в принципе, по цене бэушки вы понимаете, что это не совсем дешевое удовольствие. Вот так вот на ровном месте стоять на.

Speaker A

комбинированного процессора 1 Вольт имеется питание памяти контроллера памяти на этой плате на целых четыре десятых Вольта установленной планкой оперативки и соответственно запаяны комбика Ну и питание системного Агента висит 1,05 Вольта из этого напряжения на этой плате формируется еще ряд

Speaker A

Такую сумму денег является очень-очень неприятным занятием. К сожалению, жизненный опыт меня стороной не обошел, хотя он и хороший учитель. Образовательный процесс происходит молниеносно, вкуриваешь на раз-два. Но есть одно: этот учитель берет непозволительно, по крайней мере в моем случае.

Speaker A

чтобы все пошло дальше но к сожалению нет самого важного нормального комбинированного процессора без активированного что по факту мы имеем мы имеем плату на которой присутствует все вторички но нет питания ядер процессора я сейчас произвожу измерение на время CPU и нету

Speaker A

Непозволительно много денег по факту. Так и получилось. Поэтому я без определенного сожаления, потому что не проверил вовремя смотреть на этот камень, не могу. Но тем не менее есть у меня такой печальный опыт, и давайте я им поделюсь, дабы вы его.

Speaker A

откинуть сопротивление чипов 6 половиной он по видео ядру Обычный стандартный среднестатистический по сути средний по больнице и значение для подобных камней Все окей Все ровно еще разок ядро Ну откинем там 200 допустим 300 миллион Да ну 7 ом это у нас видео ядро и

Speaker A

Не совершали. В конце ролика, после того как поработаем с этой платой, еще с одной, подведем некие итоги. И возможно данный материал будет крайне полезен для в том числе новичков, но и также для ребят, которые пытаются поиграть в русскую.

Speaker A

ключей а выведу вам программку которая дублирует показания с экрана осциллографа и включу нашу плату все внимание на экран потребление изменилось А на осциллографе у Наш стиль коммутации транзисторов мы не имеет соответственно здесь без вариантов у нас будет отсутствовать баф платформы reset

Speaker A

Рулетку с Алиэкспрессом, ИБН, с местными продавцами, покупая реборн неизвестного происхождения. Да и скажу вам по секрету: новые камни нарыть просто нереально. Ну и соответственно ответ, наверное, многие знают по поводу, где их можно раздобыть. Но тем не менее это все.

Speaker A

платформы воспроизводный сигнал Я в каком-то ролике рассказывал как он формируется в большинстве случаев это отвечает логика типа и этот случай не исключение у нас после того как наш хаб выдаст платформы он у нас трансформируется при помощи Лог элемента

Speaker A

Продублирую, потому что тема реально очень болезненная в плане того, какие последствия мы получаем, потому что мы... Ладно, не буду забегать вперед, вы в принципе в конце ролика сами поймете, о чем я. Сейчас чуть не проговорился. Начинаем. Плата.

Speaker A

нужен пока мультиметр так переводим его в режим измерения напряжения Пускай поработает вольтметром чуть-чуть нажимаем включение на блоке питания платка наша запустилась правда без питания камушка и смотрим начнем с чего начнем пожалуй с баб платформы по нулям теперь что касается

Speaker A

Абсолютно рабочая была до демонтажа комбинированного процессора. Если я сюда сейчас кину какой-нибудь рабочий камень, а запустится, проблем никаких не будет. Камень был абсолютно рабочий на плате. Вот Lenovo Carbon. Начинаем. Для демонстрации мне понадобится блок питания Stelograph и что еще? Мультиметр.

Speaker A

все необходимые сигналы на плате присутствуют остальные не буду просто проверять Поверьте мне на слово что они присутствуют это просто потраченное время Так теперь что касается флешечки Здесь оно обращение к флешки происходит сначала мульт ее немножко теребит подтягивая свои инструкцию но потом им е

Speaker A

Это плата без установленной батарейки, АКБ не подключен. Я включаю сейчас блок питания, и мы будем наблюдать авто включение. Сразу паркуем один щуп мультиметра, включаем его и нажимаем кнопку включения на блоке. Дежурка, задержка, и сразу видим рост потребления — 102 миллиампер.

Speaker A

к сожалению эта программа работает задержкой и часть информации которая наблюдаю на экране осциллографа К сожалению в этой программки мы наблюдать не будем это касается прежде всего быстрых сигналов но тем не менее Да некая активность имеется имеется с небольшой задержкой

Speaker A

Потребление немножко настораживает. Если у вас это потребление вызвало кое-какие вопросы, то в принципе вы правильно рассуждаете. Такое потребление на подобных платах реально вызывает вопрос, потому что намекает на то, что что-то не так. А в частности, на этой плате отсутствует.

Speaker A

хаба вот пожалуйста сигнальчик есть а вот сигнал тактовый да для нашего системного агента для нейтра процессора на этой плате отсутствует вот в результате Но это я к сожалению на этом конкретном экземпляре проверить не могу но на другой платке

Speaker A

Питание ядер CPU и видео ядро видеоигра процессор. Если кто не верит, не на слово, я сейчас быстренько вам покажу, что на этой плате формируется. Начнем по классике: пятерка, которую формирует импульсный стоп силовых. Дат 5 вольт, 3,3 вольта. Далее у нас питание хабов составе.

Speaker A

этапе запуска питания ядер процессор То бишь нет у нас активности на шине сериал Вольта шайди нет общения ШИМ контроллера и Степного Агента процессора в результате У нас затык вот с этого момента если это разбирать на нашем большом сэмпле Да вот

Speaker A

Комбинированного процессора 1 вольт. Имеется питание памяти контроллера памяти на этой плате на целых четыре десятых вольта установленной планкой оперативки и соответственно запаяны комбика. Ну и питание системного агента висит 1,05 вольта. Из этого напряжения на этой плате формируется еще ряд.

Speaker A

каким-то чудом линия тактирования С темного Агента наружу выходит кстати следующая плата которую мы поковыряем там на большое мое удивление такая возможность есть то мы можем точно сказать в чем дело и где порылась собака в случае же этого комбинированного процессора и этого

Speaker A

Вспомогательных. Но из основных, которые из основных вспомогательных, о которых следует упомянуть, это висит систем терминал. Такие аббревиатуры не имеют. И поверьте мне на слово, я не буду тратить время, эти напряжения на плате есть. Вообще на этой плате есть все необходимое для того.

Speaker A

допустим на плате какая-то явная проблема Cup либо процессор либо системный Агент процессора неисправен у комбинированного процессора вы его заказываете он к вам приезжает и вроде бы диагноз ровный и все хорошо И ставите и получаете вот такую канитель что вы можете подумать в первую очередь

Speaker A

Чтобы все пошло дальше, но, к сожалению, нет самого важного — нормального комбинированного процессора без активированного. Что по факту мы имеем? Мы имеем плату, на которой присутствует все вторички, но нет питания ядер процессора. Я сейчас произвожу измерение на время CPU, и нету.

Speaker A

кристаллов загорает становится уже коричневым а либо желтеньким темно-желтым Ну все зависит распущенности мастера и в конце концов всходит сходитесь допустим с человеком с которым пытаетесь консультироваться в том что возможно если какая-то дополнительная неисправность на плате потому что рабочие этого и не видели это

Speaker A

Питания видео ядра процессора. При этом сейчас я отвечаю блок сопротивление в этих линиях более чем обнадеживающие. Даже если бы не знали, что мы не знали, что этот камень рабочий. Да, 7 ом по ядрам и шесть с половиной он. Ну там щупы надо.

Speaker A

должны уже на этапе первой установки если вопросов к пайки Чипа абсолютно никаких нету проверяем все условия это ребят крайне важно всякий вспомогательные напряжения типа Nations вспомогательные сигналы проверяем все проверяем благо На многие платы присутствуют схемы бортю присутствует Repair гайды можете

Speaker A

Откинуть сопротивление чипов 6 с половиной он по видео ядру. Обычный стандартный среднестатистический, по сути средний по больнице и значение для подобных камней. Все окей, все ровно. Еще разок ядро. Ну откинем там 200, допустим 300 миллионов. Да, ну 7 ом — это у нас видео ядро и.

Speaker A

и будут вопросы и скорее всего бабла Вы своего обратно не вернете Несмотря на то что вам изначально продали откровенную лажу Итак если определиться в коридоре Да в котором возникает проблема Так секунду Открой BIG sample вот наш коридор то не

Speaker A

Соответственно ядра 8 с копейками, 8 отлично. И сопротивление, что касается попыток запуска время CPU, я вам продемонстрирую, что здесь этого не происходит. Опять же, чтобы не было вопросов с вашей стороны, сейчас я просто стану туда. Ну давайте станем просто на дроссель со стороны.

Speaker A

вспомогательные Я проверил и питание вообще проверил Да и всякие вспомогательные напряжения я прошелся просмотрел все есть но при этом ничего не происходит мы с вами определились на каком этапе у нас происходит затык и теперь Давайте попробуем порассуждать и прийти к

Speaker A

Ключей, а выведу вам программку, которая дублирует показания с экрана осциллографа, и включу нашу плату. Все внимание на экран. Потребление изменилось. А на осциллографе у нас стиль коммутации транзисторов мы не имеем. Соответственно, здесь без вариантов, у нас будет отсутствовать баф платформы reset.

Speaker A

приравнивали к конечному автомату рассматривали вот с такой точки зрения Да что он выполняет ники определенные последовательности действий получай на каждом этапе некий подтверждения своему проделанному труду и если на каком-то этапе у нас Возникала проблема на этом все останавливалось и в зависимости от

Speaker A

Есть на эту плату Repair гайд. Я быстренько сейчас по нему пробегусь. Я не буду вам демонстрировать наличие, отсутствие различных паургутов, это как бы бессмысленно в данном случае. Я вам покажу, что на плате есть PM Power. Окей, есть System Power key и отсутствуют вас.

Speaker A

платка отваливалась бы назад дежурный режим но это не тот случай но имейте ввиду что такое тоже может быть нажали кнопку что-то там происходит плата вышла в это состояние проходит несколько секунд она опять валится в дежурный режим опять же это может быть из-за того

Speaker A

Платформы воспроизводный сигнал. Я в каком-то ролике рассказывал, как он формируется. В большинстве случаев это отвечает логика типа, и этот случай не исключение. У нас после того, как наш хаб выдаст платформы, он у нас трансформируется при помощи лог элемента.

Speaker A

из этого не будет платка ваша нормально работать не будет стройка и четверкой Ну в большинстве случаев Итак я немножко отвлекся что касается этого самого баба блинка платформу микропрограммы которые выполняется первой ядром после инициативе большие программ не запускает это уже все

Speaker A

При выполнении одного либо нескольких условий сигнал платформ reset. Мы сейчас с вами что сделаем? Мы сейчас с вами глянем факт отсутствия вот этого сигнала платформы и факт наличия. Также вам покажу, что происходит у нас. Приступаем. Нам нужен блок питания и нам.

Speaker A

происходит то получаем проблему и это вот справедливо для первых 500 по сути да так вот на второй стадии происходит два очень важных события К сожалению одно из них мы проверим вообще никак не можем А вот Одно из двух первое Да мы

Speaker A

Нужен пока мультиметр. Так, переводим его в режим измерения напряжения. Пускай поработает вольтметром чуть-чуть. Нажимаем включение на блоке питания. Платка наша запустилась, правда без питания камушка, и смотрим. Начнем с чего? Начнем пожалуй с баб платформы по нулям. Теперь что касается.

Speaker A

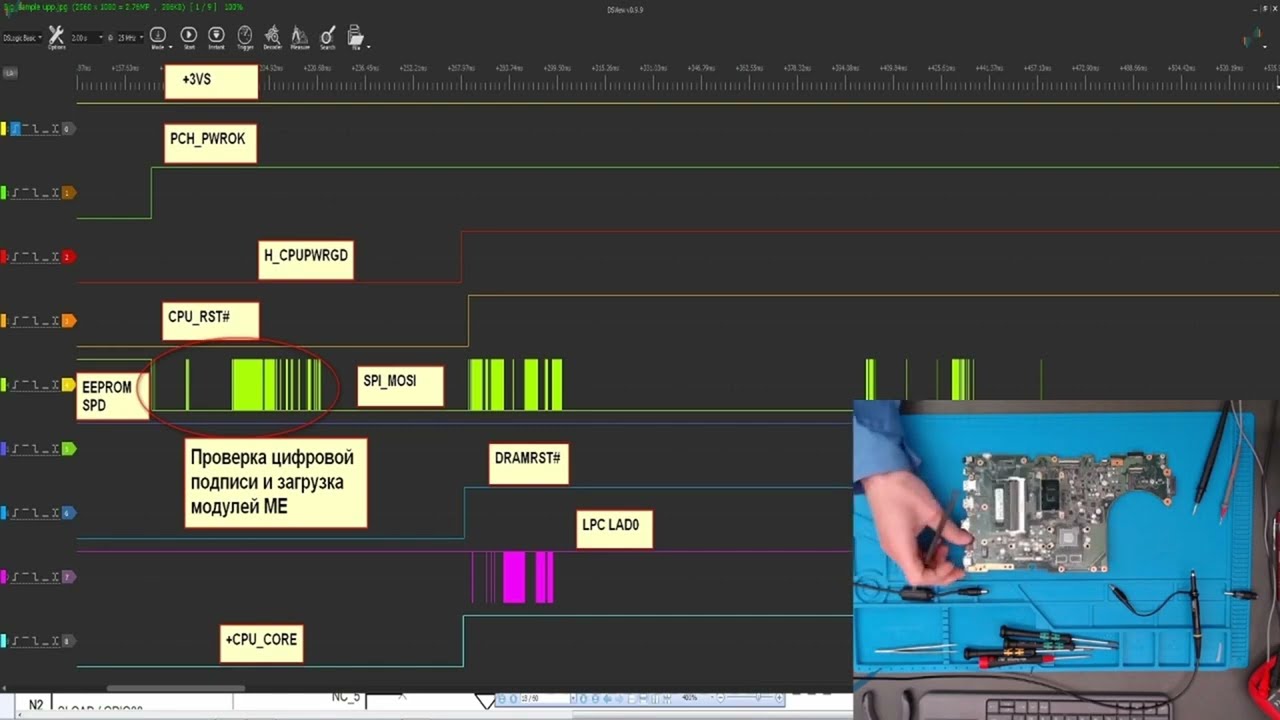

что на втором этапе на второй стадии выполнение микро программы brinka платформ происходит как бы вы думали что правильно инициализация аппаратного окружения продолжает происходить Вот и м.е на второй стадии Что делает он инициализирует прежде всего контроллер тактирования с английского аббревиатура звучит как

Speaker A

Сигналов PM System Power Good, его мы можем глянуть вот на этом резисторе с этой стороны. Правильно, правильно. Да, есть 3 вольта, отлично. Ну.

Speaker A

потом этот тактовый сигнал 100 мегагерц разгоняется множителями CPU Ну и также он используется и внутри для внутренних нужд самого системного Агент одним словом не ядро без получения не ядро процессора без получения это вот тактового сигнала работать не будет в том числе и Power Control Unity

Speaker A

в системном Агенте то есть о каком-то взаимодействии общения системного Агента Ишим контроллера vrm SCP Вы можете сразу забыть на этом все по сути нет этого сигнала до свидания мы с вами что сделали предыдущем ролике Когда работали с компалом li7912p мы с вами посмотрели

Speaker A

Что будет если грохнуть и регион целиком мы получили огромную задержку но тем не менее формирование этого сигнала было и мы увидели питание процессора здесь же такого не происходит нам даже ничего убивать не надо по факту мы получили что

Speaker A

мы получили отсутствие этого самого сигнала По какой причине А вот тут можно порассуждать но мне кажется учитывая совокупность факторов ответа очевиден И еще я добавлю в принципе вы сами уже должны догадаться кто-то из вас смотрел ролик про стадии Да выполнение платформ

Speaker A

Вы должны помнить что на второй стадии происходит помимо инициализации контроллером контроллера тактирования и загрузки профили его работы все происходит нашего хаба и если там у нас все как положено наполнено и фьюзы прописан однократно Хеш ключа то дальше телега двигаться не

Speaker A

будет то есть у нас не будет запущен контроллер тактирования Это я вам продемонстрирую на другой плате там стоит хаб с огромной вероятностью он с платы где активирован budguard но если честно не знаю с какой но по факту имеем

Speaker A

то что имеем там был рыжий компаунд и Чип сразу меня вызывал вопросы Ну я как баран решил испытать удачу Ну и получил проблему больше я такие игры играть не буду опыт жизни Да тот который берет дорого он меня опять в очередной раз научил и

Speaker A

ткнул мордой в финансовые убытки Итак то же касается второй стадии как я и сказал контроллер тактирования не запускается по причине того что у нас будут Гоар начинает вставлять палки в колесами контроллер по сути срабатывает связка а вы скажете Но мы же в прошлый раз

Speaker A

убрали полностью иметь регион из 5 флешки Да из Bios его там не было этого региона но при этом у нас запустился контроллер тактирования ну здесь друзья у меня нету для Вас ответа Почему вот такого конкретного почему Ну потому что мне остается лишь

Speaker A

догадываться Что произошло в том случае да в прошлом по факту при отсутствии профиля работы этого контроллера в SPF флешке этот профиль мог подтянуться из рома То бишь там есть столько вы дубликат который и мне контроллер используют на ранней стадии

Speaker A

Вот и профиль мог загружен быть из мьером памяти то память энергонезависимая одноразового программируется на заводе плюс там у нас был хаб 7 серии здесь же мы имеем дело со 6 генерации камушка Вот и соответственно как реализовано это все в

Speaker A

хабе в составе этого комбинированного процессора под вопросом возможно Intel что-то вело новенькое по сути этой прослеживается что на примере этой платы что на примере второй Платок с которой мы сейчас поработаем То есть у нас блокируется работа контроллера тактирования тактового сигнала Мы не

Speaker A

наблюдаем в этом случае мы получаем отсутствие формирования сигнала платформресет Мы сейчас убедились в этом Ну причина мы знаем нет питания ядер процессора и видео ядра процессора по причине отсутствия тактового сигнала для системного агента к сожалению на этой плате я вам не могу продемонстрировать А

Speaker A

снимать комбини нный процессор выводить проводник и вам это доказывать Ну я считаю немножко глупо потому что есть у нас вторая плата с этой по сути Мы закончили я ее конечно еще буду применять вот возможно Она понадобится под восстановление какого-то

Speaker A

ноутбука А вот этот комбинированный камень положу на полку вдруг когда-то мне принесут карбон я эту красоту туда пристрою шансы просто очень-очень теперь переходим к плате номер два плата по пантовии это Кванта X1 PD на 170 хабе и человеческом камушке это i7 6700 HQ

Speaker A

маркировка если кого волнует с r2-fq плата прибыла ко мне с явным дефектом гвоздь по питанию хаба 1 Вольт Да и то же самое у меня было по дежурке трехвольтовой демонтаж хаба все идеально заказал проверенном месте чип который мне со

Speaker A

старта Не понравился вот желтизной компаунда вокруг Чипа я об этом написал продавцу написал что чип OK мы ставим ставь не парься поставил и начал париться Почему я начал париться потому что ситуация на этой плате абсолютно такая же как и на плате который мы сейчас

Speaker A

рассматривали на плате от Asus у меня затык вот с этого момента да да по сути а формирование тактового сигнала для системного Агента процессора но при этом но при этом на этой плате есть прекрасная особенность изюминка так сказать Ну и для контраста я вам сейчас

Speaker A

ее буду демонстрировать У меня есть борт View для этой платки и я вам покажу что на ней присутствует Итак Вот это у нас трехфазный vrm CPU так две фазы питания так да одна и вторая фаза это мне питание графического ядра процессора две

Speaker A

фазы питание системного Агента нет да это не она вот питание системного Агента висит один вольт в принципе все по стандарту питание контроллера памяти оперативной памяти на этой плате даже запускается питание вида к видеопамять одним словом полная красота но при этом платка это не

Speaker A

запускается Давайте смотреть как же стоят дела На этой плате что нам понадобится нам понадобится наш осциллограф блок питания и мультиметр которого кстати уже начинает садиться батарейки подключаем плату к лабораторнику нажимаем кнопку включения хоть rtc батарейки нет Это плата в авто

Speaker A

включения не уходит и ее нужно ее нужно включить Сейчас я поставлю щуп и нажму кнопку включения так нажимаем запустилась наша платка 480 миллиампер потребления тихонечко у нас начинает греться процессор чуть-чуть там видак чуть-чуть хабик Ну одним словом так все прилично погнали

Speaker A

производить измерения дежурка даже без неё пятерка силовая так это 3 у нас все имеется не хаба один Вольт есть специальный системного Агента 105 есть далее питание ядер процессор трехфазный врм 1,5 Вольт имеется теперь две фазы питания графического ядра процессора 1,5

Speaker A

Вольта тоже есть питание памяти контроллера памяти 1,38 две фазы питания тетрадь GPU 0,9 Вольта есть Так это у нас видеопамять 1,35 Вольта красота Выключаем блок питания и делаем следующую вещь так становимся на 5 вывод на 6 флешки и все

Speaker A

внимание на осциллограф кнопка включения активность опять же не всю информацию вы наблюдаете то что я вижу на экране осциллографа конечно более информативно но тем не менее этого достаточно активность у нас имеется контроллер про изводит обращение к флешки теперь что

Speaker A

касается базового сигнала который формируется кварцевым резонатор смотрим факт его наличия имеется вроде бы все хорошо и BIOS тут ровные опять же обработанный фицем и все должно запуститься и плату эту никто для меня не ремонтировал но по факту замена хаба не принесла ожидаемый

Speaker A

результат плата подвисла потребление 533 миллиампера ничего не происходит никаких реакций на lpc тишина висит не снят Я про платформа Россия Да но при этом каким-то Макаром присутствует у нас что питание ядер процессор и питание видео ядра процесса Ну вы скажете сейчас

Speaker A

раз такая история то по любому у нас присутствует на плате Это самый Волшебный тактовый сигнал для системного Агента А вот и нет друзья Дело в том что на моей плате вот прямо сейчас прямо сейчас не происходит даже если бы оно было оно бы не смогло

Speaker A

происходить общение системного Агента и ШИМ контроллера vrm CPU по шине сирил Вольта шайди по причине того что я два резака снял Итак Вот первый резистор он отсутствует сейчас и отсутствует этих два резистора сейчас на плате двинуты Я не знаю получится у меня это

Speaker A

показать не получится Вот пожалуйста их просто-напросто нет на плате Точнее не Есть но один конец резистора одна сторона не запаяна что на линии клок что на линии данных одним словом даже если бы процессоры хотели пообщаться у них такой

Speaker A

возможности нет Потому что есть физический обрыв линии так как удалив этот резистор удалив этот резистор я просто-напросто разорвал да связь связь между системным агентом и ШИМ контроллером то есть на этой плате vrm CPU реализован таким образом что он

Speaker A

запускается даже при отсутствии важных необходимых условий Разумеется о взаимодействии с темного Агента и ШИМ контроллера и как следствие динамическая система управления времен CPU речи в данном случае не идет Он просто по дефолту запускается формирует напряжение и просто Стоит 1,5 Вольта мы

Speaker A

видим Соответственно что в линии питания процессора что в линии питания видео ядра процессора но при этом тактирование системный Агент не получает по сути он полноценно и не работает сейчас и Благо на этой плате вам это продемонстрировать у меня получится

Speaker A

ищем линию тактирования ищем линию тактирования Вот она смотрите Один шар 161 до вот он и у процессора единая линия вроде бы никуда наружу Не выходит 28 шар но при этом если мы нажмем Сигнальщики У нас два Чипа и есть одна точка на этой плате вот

Speaker A

где мы можем посмотреть Что происходит на этой линии вот я на нее нажал она нас с обратной стороны платки и Давайте убедимся в том что я говорю правду переворачиваем плату подключаемся ищем нашу точку Я ее уже нашел Вот она

Speaker A

раз два три раз два три И вот становимся включаем блок питания и выводим осциллограф нажимаем кнопку сейчас у меня цена деления 500 милливольт И как вы видите уровень даже не изменился плата запустилась 503 миллиампера тактового сигнала нету но при этом

Speaker A

потребление намекает на то что на плате присутствует у нас питание ядер процессора К сожалению увы и ах но все сводится к тому что есть проблемы с хабом и возможно эти проблемы Возможно даже скорее всего возможно эти проблемы связанные с бунгардом опять же случае с

Speaker A

этой технологией к сожалению подтвердить либо опровергнуть предположения за исключением вот подобных искусственно созданных случаев идеальных условиях не представляется возможным в этом есть большая проблема большая проблема современного рынка запчастей покупая что-то на вторичке у продавцов проверенных не проверены поднебесной вы

Speaker A

всегда можете встрять на не очень приятную историю которая закончится финансовыми потерями с вашей стороны при этом что-то доказать будет крайне проблематичным и вернуть подобные чипы продавцу особенно после многократных усаживаний на плату будет практически нереально так Выключаем наш блок

Speaker A

покажу что это линия реально линия тактирование смотрите пишет они просто пустышка это как раз таки линия тактирования 53 килоома в этой линии tespoint прям под центральным процессором дорожка идет к хабу и самое важное друзья я забыл вам продемонстрировать отсутствие сигналов

Speaker A

платформы Set и cpuresta на этой плате также Это легко можно быстренько найти проверить Ну вот допустим сигнал платформы Set показываю что его нету ну и потом следом глянем платформы так мультиметр блок питания включаемся переключились на напряжение и смотрим

Speaker A

прожали кнопку мы видели 498 миллиампер и вот на этом резисторе мы можем посмотреть reset формирование сигнала сброса для нашего процессора тактиметр в кадр вот этот резистор смотрим сигнала сброса нет что касается сигнала платформы Set то ситуация абсолютно такая же

Speaker A

сет выдает хаб можем посмотреть на ю16 средняя нога он получается нас 3 с этой стороны вот и ожидаемо 0 при этом плата наша работает уже 542 миллиампера кушает Итак друзья приехал мне новый чип на плату quanto x1pd по состоянию претензия абсолютно никаких

Speaker A

нет внешний вид отличный чип выглядит реально новым я его зареболил на свинец поставил по профилю для свинца Ну и смотрите на цвет компаунда вокруг кристалла идеальный теперь можно подключаться ну и соответственно снимать Ну наверное мы посмотрим наличие тактирования и

Speaker A

посмотрим как бы как поменялась ситуация на этой плате после замены Чипа и еще раз на этой плате переезжаем на мой рабочий стол и продублируем наши измерение так подключаемся и смотрим как у нас поменялось потребление так дежурки все те же 4 миллиампера

Speaker A

кнопка включения и видите что ситуация очень сильно поменялась больше ампера потребления сейчас блок выключу и посмотрим что у нас на линии тактирования для системного Агента процессора Напоминаю что мы будем проверять на том же ты спонте на котором уже делали измерение и наблюдали там

Speaker A

тишину вот этот ispoint это единственное место Ну из двух Да где это измерение на большую мою радость можно произвести Обычно просто так доступ получить к этой линии не представляется возможным Так нам понадобится осциллограф конектимся и блок питания стал я на спойл

Speaker A

вот он Да включаем блок и Нажимаю кнопочку включения единственное Пожалуй я немножко Вот так вот сдвину всю эту красоту чтобы нормально В лес Вот так допустим потребления вы видеть будете то что происходит на экране осциллографа тоже нажимаем кнопку и

Speaker A

Я думаю комментарии появился тактовый сигнал сто процентов у нас есть снятые ресеты как и платформе Set таки все это есть на плате смотрим Что у нас на шине памяти станем туда попадем без разницы на адресную шину либо на шину данных Нам

Speaker A

нужен сам факт не более того сам факт работы контроллера памяти с оперативной памятью так нажимаем кнопочку отлично можем рубить блок плата Судя по потреблению даст картинку сейчас мы перейдем на другую камеру ну и соответственно я подключу эту плату к

Speaker A

матрице шлейфу матрицы и продемонстрирую что-то Плата запускается я все подключил и так как первый запуск Обещает быть затяжным я накрутил систему охлаждения Ну что включаем блок нажимаем кнопку включения и смотрим Что произойдет так платка наша запустилась больше ампера

Speaker A

потребления 900 миллиампер больше Ампера картинки нет плата выключилась палата сама включилась больше ампера потребления картинки есть есть картинка запустился наш так запустился наш аппарат давайте сейчас кнопочки его выключим и еще раз включим посмотрим на скорость запуска отлично и еще разок контрольный

Speaker A

нажимаем мгновенный Старт все отлично можно аппарат собирать и проверять Ну а вы друзья Выводы делайте сами сожалению таковы реалии современного рынка запчастей завершение ролика Я предлагаю подвести некие итоги этих двух ситуаций Да первое искусственно созданная для того чтобы ввести вас курс

Speaker A

дела А вторая ситуация в принципе жизненная то что я получил в своей практике и мне пришлось для того чтобы подтвердить свои слова еще раз покупать новый чип но в другом месте я взял пар директе поставлю на эту плату О

Speaker A

результате я вам отдельно наверное отпишусь Так будет честно Итак что мы имеем в сухом остатке а мы имеем крайне неприятную Ситуацию которая сложилась на рынке запчастей покупая чип из поднебесной у местных продавцов записью reball на страничке с товаром либо же новый но при этом чип

Speaker A

Скорее всего будет откуда-то сдернут нам никто не гарантирует что мы не получим запчасть платы где был активирован если профиль 5 то ситуация будет как на этих двух Платов в большинстве случаев если врм другой то даже на подобных платах питания процессора Мы не видим

Speaker A

Если же мы будем иметь дело с чипами либо 3 то даже при запуске платформы радоваться рано Мы можем получить выключение через 30 минут и редактирование до дыр биоса на предмет очистки ими региона результат абсолютно никакого не приведут и никакого

Speaker A

результата не дадут что касается четвертого профиля У меня к сожалению нет возможности создать вот такой вот Тепличный случай дабы вам продемонстрировать что из этого получится но возможно дело зайдет дальше гораздо дальше но плата Нет не пройдет и это тоже друзья крайне хреновая история

Speaker A

потому что не зная предыстории платы при отсутствии схемы портфеле прер гайда вы начнете искать сердца в заднем проходе вот сетовать на то что вы запаяли криво на плате присутствует дополнительные проблемы и в большинстве случаев подобные истории заканчиваются чем вы снимаете свой чип до который

Speaker A

установили на эту плату ставите либо же не ставите неисправный клиентский отдаете без ремонта приходит следующая техника Вы можете попытать удачу со своим чипом купленным Да потому что он стоит приличное количество денег на другое платье и получите немножко другую

Speaker A

симптоматику допустим плата никак Вот это вот не как вот это торчать в потреблении а допустим попадется какой-то компакт где платка будет выключаться через определенный промежуток времени уже симптомы разные поведение разные хоть и исходная ситуация по сути одинаково комплект сигналов условий которые на

Speaker A

плате формируется будет одинаково что в одном что во втором случае но поведение платы будет другое здесь она будет торчать в потреблении там она будет включаться Это вас немножко подтолкнет на мысль что возможно на плате присутствует дополнительные проблемы вы начнете искать потом

Speaker A

возможно Подумайте что чипсы сел все-таки плохо так их пристраивать на плату не всегда и не у всех получается хорошо из первого раза но одним словом будет много экспериментов закончится тем что вы смертью паяете чип А может быть просто решить от него избавиться потому

Speaker A

что надоест И распрощаетесь баблом который который в него вложены какой же Рецепт успеха Да как избежать подобного дерьма я по-другому это реально потому что продавцы нас обрекают на секс ради чего ради того чтобы подтвердить что чип который они продали по факту

Speaker A

говённый вот потратить километр время километр времени на непонятно Какие то в принципе понятно На бессмысленное телодвижения потратить время потратить ресурсы и потерять по концовке бабло поэтому я вам рекомендую чипы дороже 50 долларов 70 долларов да если это касается

Speaker A

комбинированных процессоров прежде всего смотрите на сервисные платы которые вы можете получить проверить слить не дам поаккуратника а программатором то подкинуть фиц зайти вкладочку платформ protection Да и посмотреть какой Профиль budguard А если он там вообще активирован ли если все ровно то вы со

Speaker A

спокойной душой можете снимать Это чип если на плате присутствует какие-то дополнительные проблемы вы хотя бы быть сто процентов знать что чип который вы поставили на эту плату честный ровный и без проблем так в разы лучше но исходя из своей практики исходя из статистики

Speaker A

ремонтов когда я применял чипы сервисных плат я вам скажу что проблемных случаев не было ни разу просто ни одного ты ставишь редактируешь но Разумеется не считать вот этого Если вот это не Чита ем то по дорогим чипам который Лично я

Speaker A

которыми Лично я занимался не сотрудник А я у меня не было ни одного за исключением этого срезал Либо снял зареболил поставил отредактировал если диагноз изначально ровный все включилось собрал отдал как только покупается что-то где-то начинается лотерея и Если честно я вам в

Speaker A

это ввязываться не рекомендую проще откажитесь от ремонта либо ищите новую плату под конкретный экземпляр либо же заказывайте плату для демонтажа Чипа Потому что часто будете наступать на грабли с комбинированными процессорами особенно Наверное это касается чипов из поднебесной у кого-то хорошо у кого-то

Speaker A

хорошо А вам приедет как раз таки то самое фуфло снятое с какого-нибудь ноутбука DLS дам профилем 5 и вы получите вот такие танцы с бубном и по концовке это ничем не закончится а вернуть коричневый чип продавцу после многократной установки уже будет просто

Speaker A

нереально Ну пожалуй Пожалуй я на этой печальной ноте закончу но тем не менее это опыт принимать его не принимать дело ваше можно на своем учиться можно послушать и сделать выводы на опыте другого человека который в принципе за это еще и заплатил деньги

Speaker A

а вот для того чтобы его получить Что же касается Что же касается сэмплов с этих плат Ну с этой Пожалуй я уже не успею снять А это всегда пожалуйста мне не трудно если есть необходимость Я конечно могу снять

Speaker A

большой семпл с этой платы на которую установлен чипс будуардом особо нового ничего не узнаете все ответы в этом ролике уже прозвучали но тем не менее мало ли понадобится шпаргалка либо просто сравнить со своей ситуацией на плате то пожалуйста Это я могу сделать

Speaker A

подписать и даже могу сделать это под заказ пишите список сигналов которые вас интересует без вопросов сниму подпишу выложу в документы группы у принципе по этим экземплярам Мы закончили и еще будет наверное третий ролик Где мы поработаем с платами на не до камнях я так называю

Speaker A

Bay Trail брат а пока пока я с вами прощаюсь скоро увидимся всем денежных ремонтов легких не попадать в подобные истории самое главное крепкое здоровье

Topics:ME контроллеркомбинированный процессорремонт ноутбуковAsus x756Lenovo Carbonредактирование BIOSпроверка платпитание процессорареборн процессорыплатформа protection

Почему важно тщательно проверять комбинированные процессоры перед установкой?

Комбинированные процессоры могут работать только на конкретных платах, и отсутствие совместимости приводит к неработоспособности и финансовым потерям.

Какие инструменты используются для диагностики плат в видео?

Автор использует мультиметр, осциллограф и программное обеспечение для дублирования показаний с экрана осциллографа для анализа напряжений и сигналов.

Что делать, если процессор не запускается после установки на плату?

Необходимо проверить профиль платформы, ключи защиты, питание процессора и совместимость процессора с платой, а также отредактировать дамп BIOS при необходимости.

Get More with the Söz AI App

Transcribe recordings, audio files, and YouTube videos — with AI summaries, speaker detection, and unlimited transcriptions.

App Store Google Play

Or transcribe another YouTube video here →

Free tools: TXT to SRT · SRT Validator · Merge SRT · Subtitle to Text · All tools
