Обзор интерфейса eDP: принципы работы, отличие от LVDS и диагностика видеосигнала на матрице ноутбука.

Key Takeaways

eDP значительно прогрессивнее и функциональнее LVDS, обеспечивая дифференциальную передачу и пакетную структуру данных.
Для появления картинки на матрице необходимы несколько условий: питание, сигнал hot-plug detect и корректная передача данных по дифференциальным парам.
Служебная дифференциальная пара играет ключевую роль в передаче параметров матрицы и служебной информации.
Диагностика eDP интерфейса возможна с помощью осциллографа и анализа сигналов без сложных расчетов.
Видео предоставляет практические знания для разработчиков и ремонтников по работе с eDP.

Summary

Видео посвящено интерфейсу eDP (Embedded DisplayPort) и его преимуществам по сравнению с устаревшим LVDS.
Объясняется принцип дифференциальной передачи данных и пакетной передачи видеосигнала.

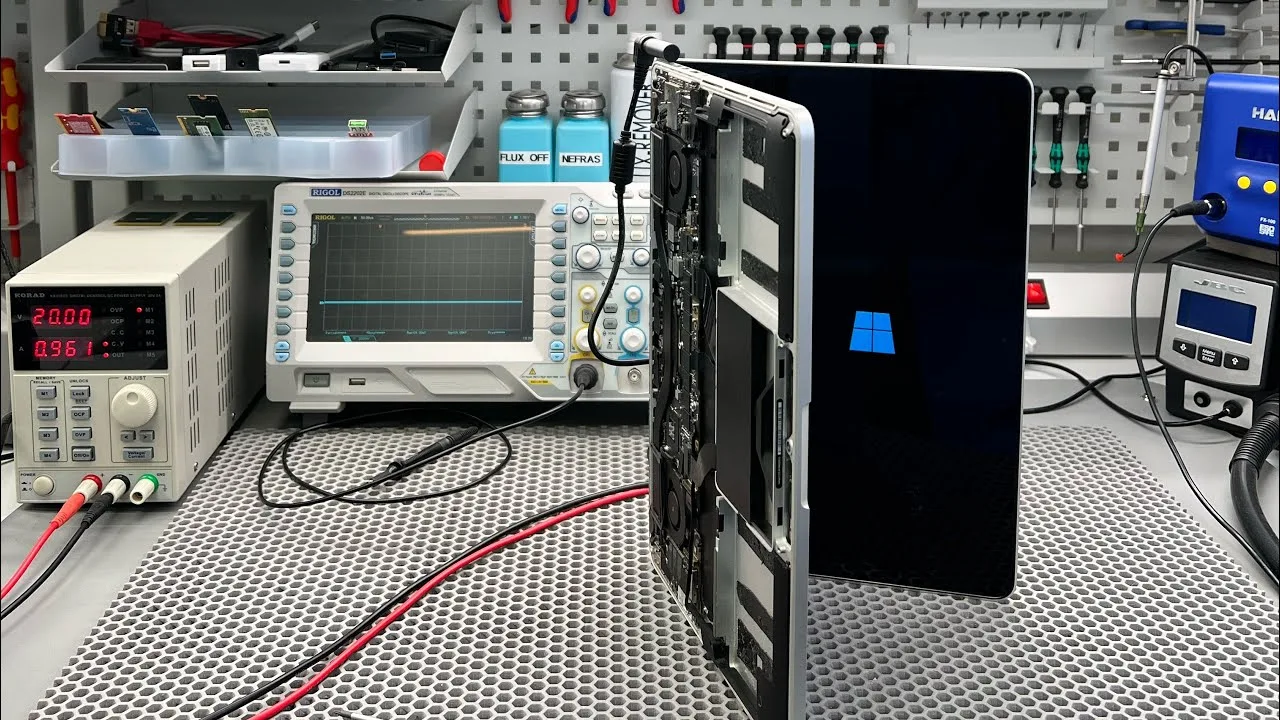

Демонстрируется работа с платой 2081 и использование осциллографа для анализа сигналов.
Рассматриваются основные сигналы и напряжения, необходимые для корректной работы матрицы и подсветки.
Обсуждается важность сигнала hot-plug detect для определения подключения матрицы.
Показано, как служебная дифференциальная пара передает параметры матрицы и служебную информацию.
Дается практическое руководство по диагностике интерфейса eDP без необходимости глубоких расчетов.
Подчеркивается прогрессивность eDP и его возможности для разработчиков аппаратного обеспечения.
Видео ориентировано на практическую пользу и понимание работы интерфейса для правильной диагностики.
В конце приводятся итоги и рекомендации по анализу и работе с eDP.

Chapters

Full Transcript — Download SRT & Markdown

Speaker A

Привет дамы и господа Сегодня у нас едп приступаем перед вами сейчас Величайшее достижение человеческой расы в лице компании 2081 Как видите тут прям целая Паутина из проводников это у нас щипчики от локализатора я его заюзал в пяти канальном режиме отчет в электронике в

Speaker A

программировании ведется от 0 соответственно с нулевого по 4 канал у меня проводники подключены ко всяким интересным штукам которые имеют прямое отношение на появление картинки на матрицы Матрица у нас также осциллограф он торчит у нас на одной линии дифференциальной пары AUX

Speaker A

так так по сути служебные часто обо всем расскажу просто надо под что-то разговаривать соответственно под sample Где вы будете видеть последовательность и под красивую стенограмму это будет сделать мне легче Ну что Триггер по нулевому каналу Почему так ну потому что

Speaker A

я знаю какой сигнал появляется первым последовательность соответственно как только одно условие будет выполнено первое и мы увидим последовательность на промежутки временном 2,68 секунды а осциллограф нарисует красиво килограммов одной на одном проводнике где пара Ну что запускаемся нажимаем Старт тут

Speaker A

здесь Старт нажимать не надо уже Триггер идет события нажали кнопочку есть у нас все что нужно и есть у нас то что нужно ран стоп единственное Но единственное на друзья я что-то не вижу не вижу одного важного события

Speaker A

одного важного события 4 поставим OK надо перезаписать сэмпл а то реально не будет по что разговаривать о красота так можем глушить всю эту историю как видите картинка есть осциллограмма есть и соответственно сэмпа есть программа это просто демократия того что

Speaker A

происходит на одной из дифференциальных пар Разумеется на земле измерения проводить не нужно вот даже смотреть инверсию то есть на цепляться и второй линии ну для наглядности просто для диагностики вот эта история нас годится мы не разработчики соответственно еще

Speaker A

согласовывать нам не надо вот Ничего соответственно рассчитывать нам не надо Просто нужно знать о происходящем на этом интерфейсе чтобы правильно поставить диагноз Короче все что нужно и то что принципе даже и не нужно у нас имеется Вот наши пакеты пакетная

Speaker A

передача данных Кстати на edp интерфейсе А и все события которые я сейчас соответственно буду освещать немножечко вводной информации потом уже непосредственно Ближе к телу ближе к егп Прилетит вдруг вообще не голубом вертолете и бесплатно прошу заметить бесплатно покажет Кино ребята иди Пи это

Speaker A

у нас аббревиатура от 3 английских слов на нашем отечественном языке звучащие как встроенный дисплей порт это нас история про дифференциальную передачу информации данных видеосигнала Разумеется и позволяет передавать не только видеосигнал а также реализовывать кучу различных интересных фишечек и он

Speaker A

гораздо прогрессивнее нежели чем устаревшие lvs по всем параметрам по всем направлениям он гораздо интереснее он дает огромные возможности для разработчиков различного железа но оно Сегодня у нас речь про картинку поэтому акцентируем внимание на видеосигнале Итак А мы работаем с железочкой под

Speaker A

названием campal 281 схему на эту доску перед вами соответственно Я открыл чем работаем с чем работать повторюсь упор делаем на практическую пользу от этого видеоролика поэтому я не буду высокопарного вам рассказывать интересные истории Вот и вступлением он будет максимально

Speaker A

максимально коротенькое и теперь Стандарт построенный на дифференциальной передаче информации пакетной передачи данных так вот в отличие от устаревшего lds имеет ряд преимуществ различных Вот и в том числе вы не будете видеть открыв схему с интерфейсом edp по одной дифференциальной паре на канал

Speaker A

по которой проталкивается что вы думали правильно тактовый сигнал то есть смотрится одна канальная в случае lvds то на один канал palagen завести два проводника которые собственно организуют самую дифференциальную пару и по этим двум проводникам проталкивается один один тактовый сигнал зима простенько

Speaker A

соответственно на канале lvs мы имеем одну дифференциальную пару для тактирования если у нас матрица по моднее типа 17 1600 на 900 либо Full HD без разницы на 183 либо 140 там 15 и 6 но в случае Full HD разрешения мы

Speaker A

имеем уже двухканальный lvs и 2 дифференциальных пары которые обеспечивают каждый канал так там сигнал в случае де пиво этого не увидите здесь тактовый сигнал у нас миксуется проталкивается передается обеспечивается дифференциальными парами по которым транслируется кино вы сейчас видите

Speaker A

стандартный набор джентльмена двери в пары которые обеспечивают как тактовым сигналом так и передачей видеосигнала да нашу матрицу и одну назовем ее служебную дифференциальную пару по которой кстати вот тоже отличие хорошее который кстати еще а передаче служена информация матрицы параметрах Ну это да Много

Speaker A

известный многострадальный в случае с там отдельная микросхемочка стоит 24 серии Pro Вот и висит это все это дело На эту сейшебас и случае с etp Вы такого не увидите здесь у нас этим завидуют обслуживающие нет как-то Я по-другому

Speaker A

назвал ее я ее назвал назвал судебное служебной по которой в том числе и передается информация о параметрах матрицы мы начнем сначала Давайте о назначениях всех сигналов напряжений и соответственно Что происходит на той или иной дифференциальной паре чтобы у

Speaker A

каждого и у всех было четкое понимание что это за шляпами едят по порядку плюс лет видите это у нас питание драйвера подсветки по сути интерфейсу на никакого отношения не имеет но эта штуковина отвечает за питание драйвера подсветки без

Speaker A

отсутствии при условии отсутствия этого напряжения подсветки в жизни не увидите Даже при соблюдении двух еще необходимых посылочка появилась уровень напряжения здесь соответствует уровню напряжения линии плюс это у нас при питании адаптера либо 19 либо 20 Вольт такой блок питания подключили либо

Speaker A

же уровню напряжения которое выдает в бортовую сеть если хотите аккумуляторная батарея разобрались так фары напоследок далее плюс lcdvd подчеркивание плюс это 3 вольтовое питание матриц Ключевое отличие от lvds интерфейса заключается в том что плюс lcdvd 3 Вольта Ну в огромном

Speaker A

подавляющем большинстве именно такое напряжение Ну для распространенных матриц является основным питающим вот так вот это напряжение в случае edp интерфейса здесь появляется до вычистки Эдит по красиво называл обслуживающий нет технической нет служебный по служебной в паре Ну так

Speaker A

звучит просто красиво по служебный парень Пускай это так будет называться А здесь напряжение появляется до этого события то есть оно по сути появляется здесь первым Наряду с плюс лет видели только от вас случае в отличие от плюс лет виде

Speaker A

а оно не присутствует здесь до нажатия на кнопку включения А вот плюс-ми Отведи то есть питание драйвер по сути присутствует на разъеме постоянно Поэтому если меняете матрицу аккумулятор и от блока питания включаем ноутбуки аккумулятор отключаем не ровен час можно

Speaker A

чуть пальнуть так возвращаемся плюс lcdvd 3.3 Вольта присутствует После нажатия на кнопку включения это является первым условием для того чтобы увидели картинку на своей матрице двигаемся дальше следующим важнейшим условием является сигнал хот-плат деток Ну на русском Это сигнал который информирует DP контроллер

Speaker A

Да контроллер дисплей порта встроенного о подключенной матрицы до дольше уровень его задает контроллер в самой матрице и он варьируется как правило от 2,4 Вольта до 3,3 Вольта при отсутствующем ход плаг-детек сигналим как правило вы не увидите ни картинку вы

Speaker A

не увидите И активности Нади в паре служебной то есть на ауксе но это далеко не всегда и не везде Но если выдавать информацию Вам в виде какой-то вот такой обобщенный средний по больнице то в большинстве случаев слова которые только

Speaker A

что произнес то есть без вход плагетекта без определения материнской платы буду обобщать материнской платой фактор подключения матрицы к шлейфу Вот вы не увидите чтение полусредством служебной дифференциальной пары это не далеко не всегда так но в большинстве случаев это

Speaker A

именно так пара уровень я вам сказал я Вам продемонстрирую чуть позже на примере 3 или 4 матриц что уровень реально варьируется зависит от модели матрицы теперь двигаемся дальше дальше у нас два сигнала которые отвечают за управление яркостью подсветки и соответственно за

Speaker A

включение этой самой подсветки то есть наличие просто плюс лет видеди не гарантирует вам того что вы увидите подсветку на своей матрице должны выполнять три условия вот это плюс лет виде Вот это и вот это inpv Поэтому с демирование то есть зависимости от

Speaker A

уровня меняется у нас и уровень яркости подсветки дисплей Off найти инверсные сигнальчик То есть он должен находиться в неактивном состоянии учитывая смысловую нагрузку название этого сигнала Вот то есть уровнем 30,3 Вольта При таком раскладе мы увидим подсвет то

Speaker A

есть неактивный сигнал дисплей of выключить дисплей Да вот сигнал будет неактивный решеточка то есть 33,3 Вольта Ну 3 Вольта круглим Вот вы увидите подсветку при соблюдении одного второго и третьего условия опять же kdp-интерфейсу прямого отношения всей этой богадельня с подсветкой не имеет не

Speaker A

имеет так как в некоторых матрицах он плата Да там управление яркостью подсветки может осуществляться и посредством вот этой прекрасной служебной дифференциальной пары вообще вот по поводу вот это вот золотце нашего Да оно позволяет реально реализовать дофига всяких прикольных

Speaker A

штуковин Вот Но к сожалению не про все ноутбуки и большинстве случаев как раз таки не про ноутбуке я не беру конечно всякие там интересные девайс среднестатистические железки вот то что вы видите на своем экране две фары для проталкивания тактового сигнала и

Speaker A

соответственно трансляции картинки одна служебная дефпарт такой минимальный набор джигита но далеко не всегда так все зависит от того что за картинку мы Передаем на матрицу и что мы хотим получить в итоге Ну это Я сужу просто с позиции разработчика разраба если я

Speaker A

возьму открою мало-мальски серьезную плату портрет этой платы да Ну давайте вот одну сейчас 2 открою вот где чисто в теории может стать блатная Матрица то мы будем наблюдать не 2 див пары для трансляции видеосигнала и одну служебную а будем наблюдать четыре для

Speaker A

трансляции тактового сигнала и видеосигнала и соответственно одну служебную отчет в электронике программирования повторюсь второй раз ведется от 0 1 соответственно 2 3 4 ну и соответственно служебные служебная Вот всегда имеет приписку это разбор Давайте игрового товарища так заехали вот наш

Speaker A

коннектор смотрим опять же 4 1 2 3 4 Def пары то есть 8 проводников по два проводника в дифференциальной паре который отвечает за трансляцию тактового сигнала и соответственно видео сигналом и одна служебная вот но так как мы работаем

Speaker A

с живым примером компании 281 соответственно мы и информацию нашу привязываем ролик привязываем к этой платеж таки лучше когда есть возможно что-то потрогать с загранке поснимать позаписывать разобраться на живом примере нежели просто фантазировать над какой-то схемой так про это

Speaker A

рассказал про это рассказал про это рассказал про это рассказал про эти штуки рассказал что их минимальный набор это две дифференциальных пары для передачи так то сигнала и видеосигнала и соответственно 1 служебный дифференциальная пара по ауксам вот эта штука без вот этой

Speaker A

штуки так как правило Да не как правило всегда если вот эта штука будет битая шлейфа оборван а либо же на стороне получателя проблемы на стороне матрицы проблемы так получатель отправитель Да если мы говорим про материнскую плату вот мы либо вот

Speaker A

блокировочный Кондер какой-то сбить треснут еще что-то произошло то соответственно мы картинку картинку и подсветку не увидим ни при каком раскладе Ну опять же подавляющем большинстве случаев практически в 99 процентах случаев все допускаю какие-то феномены Ну опять же не такие случаи не

Speaker A

попадались это очень важно и это дифференциальная пара служебно играет огромную роль в последовательности запуска нашей матрицы и я неспроста ребятки наглым образом с этой платой содрал сэмпл но но по-любому среди вас найдутся ребятки которые мне предъявить скажут А где в твоем сэмпле

Speaker A

Дорогой наш товарищ происходящее хотя бы на какой-нибудь мэнди в паре и да да претензия веская поэтому я Это неразумение быстро за кадром и исправим Да паял проводничок и подключил еще один канал И теперь у меня есть прелестная возможность Подарить вам

Speaker A

хорошечный подарок заметьте на безвозмездной основе это Визуальная карта происходящего то есть здесь все события правильная очередности выполнение которых подарит вам наличие кино на матрицы вашего ноутбука и теперь подводим некие итоги Прежде чем я вам покажу разницу в уровнях сигнал ход платы так

Speaker A

зависимости от Матрицы до которая подключают вот сейчас хочу обобщить информацию и озвучить всю последовательность в таком порядке в котором соответственно происходит на материнской плате чтобы мы увидели изображение на матрасе первое наличие питающего напряжения для матрицы в современных реалиях вот на данный

Speaker A

момент 3.3 Вольта это классика жанров подавляющем большинстве случаев за исключением неких там экзотов каких-то решений А вот Ультра суперсовременных стандартно самая распространенная 3 Вольта lc-9dd первое то что получает матрицам питание драйвера подсветки Мы выносим за скобки то есть Она

Speaker A

присутствует всегда далее сигнал который Матрица ставить в известность что она подключена к интерфейсу То есть она подключена к шлейф вот уровень может разниться от 2-4 от 2,4 Вольта до 3,3 Вольта подавляющем большинстве случаев опять же без выполнения вот этого условия если

Speaker A

Матрица не обозначить свое присутствие дальнейшего развития событий вы не увидите но бывают исключения следующее происходящее это обмен на Вот видите пакеты так далее То есть получается Раз два три четыре четвертое условие чтобы увидели картинку это отсутствие проблем на edp Main в

Speaker A

зависимости сколько там у вас каналов Да вот сколько дифференциальных пар в моем случае две дифпар имейн и тоже видим обмен и только после того как на edp AUX сначала будет обмен потом на edp Main будет обмен у нас появляется и зон и

Speaker A

появляется подсветка Обратите внимание по подсветке сначала формируется сигнал регулировки яркости подсветки а потом уже разрешение на запуск драйвера подсветки ну и соответственно вы увидите изображение что касается проблем которые могут возникнуть Понятно Если вот в этой Иди в паре будут проблемы кино вы не

Speaker A

увидите если в этой в паре В этих Извините в этих парах будут проблемы то Вы можете наблюдать допустим Если допустим 4 дифары Main можете наблюдать в какой-то парень будет проблема можете наблюдать а не соответствие режима работы матрицы допустим картинки может

Speaker A

не быть картинка Может быть изъяном я оставляю этот вопрос как домашнее задание если кому-то интересно Возьмите просто Пройдите ряд экспериментов Здесь ничего сложного нет учитывая что последовательность вы знаете Возьмите рабочую доску Возьмите матрицу Я честно уже устал в офисе очень

Speaker A

жарко а вот записывать подобные ролики реально мне не особо по кайфу поэтому считаю что свой долг перед вами я выполню последовательность есть шпаргалка безвозмездно подаренная собственноручно собственноручно не плагиат собственноручно снял подписал И вам подарю ну и соответственно роль то

Speaker A

есть саму концепцию Как это работает какой последовательности я вам друзья мои Да а вот эксперименты оставляю как развлечение для вас когда вас будет свободное время Ну а теперь мы пожалуй с вами переедем на другую камеру и я вам

Speaker A

продемонстрирую на практике что уровень сигнала ход плагетек зависит от Матрицы и всех матриц он не всегда одинаковый и Может достаточно сильно разниться Итак Понеслась это у нас ход плаг-детектор у меня уже выведен Я даже приклеил ацетатным скотчем проводник

Speaker A

при помощи которого так блок выключу при помощи которого я снимал оттуда информацию по средствам чего посредством о канализатор стали включились смотрим 3,17 Вольта так округлим 3,17 Вольт это у нас Матрица Samsung абсолютно рабочие за исключением дефектов это то что мне

Speaker A

нужно на подкинуть Если вдруг я захочу провести диагностику некая те же самые изменения но другой точки это вообще для чего делаю что продемонстрировать вам то сигнал ход формируется непосредственно контроллером весь матрицает известность материнскую плату обобщу материнскую плату о том

Speaker A

что на подключена и висит на интерфейсе иди пи та же точка все то же самое но Матрица другая друзья 2,4 Вольта картинку Матрица дала Ну как картинка набитая поэтому к ней претензий быть не может просто на подкинуть Просто

Speaker A

то что осталось то что мы клиентом Не отдавали соответственно Я и демонстрирую так блин было конечно интересно куча других разных подключить но реально клиент клиента мы даем все запчасти тут то что есть то и показывает тоже самса но другая

Speaker A

смотрим Что здесь напоминаю 90 процентах случаев будет именно такой сценарий то есть без информирования платы о том что подключена Матрица посредством сигналов активности на служебной в паре на ауксе Вы не увидите то есть параметры матрицы подтянутый не будут тоже можете об этом

Speaker A

забыть но это далеко не всегда так то есть исключение их немного но они есть а исключение будут у вас так когда у вас при загрузке системы в начале загрузки пропадет картинка подключаемся включаем но почти 3,2 3,19 вольта это второй Samsung но я

Speaker A

заметил Samsung Обычно что-то вот чуть больше троечки а у всех остальных обычно там до трех 2 и 7 может быть два и шесть случае боя вообще 2,4 Да мы с вами измеряли но по поводу того что будет проходить происходить на ауксе после

Speaker A

детектор матриц вот пожалуйста я специально остановил 200 милливольт на клетку пакетики пакетики там кстати в сэмпле Ну соответственно Я тоже показывал как это все выглядит подписанный сэмпл наверное подарю Подарю подписанный сэмпл пускай будет шпаргалка на этом У меня все обещания Надеюсь

Speaker A

выполнил Надеюсь инфа это максимально просто зайдет ваши умные светлые головы Опять же кому она уже не зашла ничего не делайте всем всех благ крепкого здоровья увидимся когда увидимся До свидания

Topics:eDPEmbedded DisplayPortвидеосигналдифференциальная передачаLVDSматрица ноутбукаосциллографдиагностика интерфейсаhot-plug detectпитание матрицы

Что такое интерфейс eDP и чем он отличается от LVDS?

eDP (Embedded DisplayPort) — это современный интерфейс для передачи видеосигнала с использованием дифференциальных пар и пакетной передачи данных. В отличие от LVDS, eDP обеспечивает более высокую скорость, прогрессивные возможности и передачу служебной информации по отдельной дифференциальной паре.

Какие основные сигналы необходимы для отображения картинки на матрице через eDP?

Для отображения картинки необходимы питание драйвера подсветки (+LET VIDEO), питание матрицы (+LCDVD 3.3V), сигнал hot-plug detect, а также корректная передача видеоданных и тактового сигнала по дифференциальным парам.

Как можно диагностировать работу интерфейса eDP?

Диагностика eDP возможна с помощью осциллографа, который позволяет анализировать сигналы на дифференциальных парах, проверять наличие тактового сигнала, служебных данных и правильность последовательности событий для корректного отображения изображения.
