Я всех приветствую, друзья! Сегодня мы с вами поговорим про RTC контроллер, либо же контроллер часов реального времени, как кому удобно, который входит в состав абсолютно любого южного моста, хаба либо хабовой части комбинированного процессора. И производитель здесь никакой роли не играет, будь это Intel, будь это AMD. Вы все равно данный контроллер встретите во всех перечисленных чипах. Что немаловажно, корректные запуски и работа данного контроллера жизненно необходимы для того, чтобы платформа, да система в целом, работала корректно. И что немаловажно, данный контроллер и его работа нас интересует с позиции участника важнейшего, и опять же повторюсь, жизненно необходимого участника для корректного запуска системы электропитанием на плате. Так как без нормальной работы данного контроллера и без выполнения всех необходимых задач, которые он выполняет, вы не увидите ответа от контроллера электропитания в южном мосту, в хабовой части комбинированного процессора. Даже при условии, когда мультиконтроллер корректно отреагирует на нажатие кнопки включения и выдаст комплект сигналов контроллерам электропитания в чипе, в ответ он не получит от их слипов при условии, что с RTC контроллером будут проблемы. Это нужно знать, это нужно понимать. И мало того, я для вас запишу еще практическую часть по данной теме и на практике продемонстрирую последствия, которые возникают на плате при проблемах с этой секцией. То же самое, наверное, касается и ролика с реальной диагностикой на платах, где имеются искусственно созданные, а реальные проблемы с данным контроллером либо с комплектом условий, которые необходимы для нормального запуска и работы данного контроллера. А тоже, наверное, стоит записать. Теперь давайте знакомиться с этим товарищем поближе и начнем, пожалуй, с тех функций, которые этот контроллер для чипа и для платформы системы в целом выполняет, а потом уже про структуру немножко поговорим. А я думаю, любой человек, даже из простых, которые не связаны с сервисным делом, по названию скажет, что контроллер часов реального времени занимается счетом этого самого времени. Он будет абсолютно прав. Да, действительно, одна из важнейших задач данного контроллера — это счет времени. Как контроллер считает это время? Для этого ему повело питающее напряжение, сигнал сброса, нужно еще эталонная, то есть базовая частота, вот тактовый сигнал в 32 768 килогерц. Это первое условие. Вот, а потом эта частота обрабатывается делителями в структуре RTC контроллера, и благодаря этому контроллер может считать, производить отчет секунд, минут, часов, дней недели, числа месяца, лет, ну и пять случаев столетий. Как формируется эта базовая частота? Реализация несколько. Самая распространенная и та, которую вы будете постоянно встречаться в подавляющем большинстве, чуть ли не в 95 процентах случаев на современных досках, да и в принципе на досках постарше — это формирование базовой частоты посредством кварцевого генератора на 32 768 килогерц. Ну далее это у нас идет на делители, и соответственно время считается. Но это не единственная реализация. Может быть еще на плате задействован внешний тактовый генератор, вот отдельно стоящий, так называемый клокер. Он при получении питающего напряжения для RTC секции, то есть сердце, как назовите, смысловая нагрузка от этого не меняется. Он формирует базовую частоту 32 768 килогерц и соответственно передает ее контроллеру в составе хаба. Далее она уже соответственно обрабатывается делителями. Благодаря этому мы и можем в BIOS либо же операционной системе наблюдать часики с календарем. Это раз. Включает секундомеры, будильник, устанавливать таймеры, которые можно привязать к выполнению различных событий и запуску различных процессов. И что немаловажно, что немаловажно как раз таки благодаря RTC контроллеру есть возможность по истечении какого-то времени выключить монитор, перевести компьютер в сон, гибернацию либо вообще его выключить. То есть RTC контроллер, во-первых, имеет высокий приоритет по прерываниям, которые он формирует для процессора, и также участвует в обработке условий для или формирования условий для АЦП событий. О чем я говорю в плане электропитания? То есть мы можем выбрать, через какое время у нас, допустим, компьютер, ноутбук перейдет в гибернацию. Соответственно, считаются часики, происходит, наступает, точнее, момент X, RTC контроллер формирует высокоуровневое прерывание, ну и соответственно процессор обрабатывает его и выполняет приоритетную команду, в результате чего платформа переходит в гибернацию, меняет свое состояние по электропитанию. Перечислили, получается, раз, два, три важных функции. Далее RTC контроллер может похвастаться тем, что он является источником тактового сигнала для контроллера электропитания. Это раз. По поводу ME контроллера, скорее всего, да, это четко не описано ни в одном datasheet. Ребята, извините, я не могу вот прям со стопроцентной уверенностью сказать, потому что техдокументации подтверждения нет. Учитывая, что технология закрыта от обычного, раздеватого пользователя, как говорится, да и не только пользователя, вот не могу со стопроцентной уверенностью вам сказать. Но учитывая степень интеграции и важность сертификации контроллера для ME контроллера и Power Management контроллера в составе хабов, хабовых частей комбинированных процессоров от компании Intel, я на 90 процентов уверен, что тактовый сигнал как раз таки получает ME контроллер и PMC контроллер как раз таки от RTC. Поэтому мы видим такую ситуацию: когда при неисправности контроллера у нас, даже при формировании всех необходимых условий, чтобы мультиконтроллер у нас а-а кожу получил ресет, получил сигнал сброса, да, получил питающее напряжение, разумеется сначала, потом получил сигнал сброса, выполнил все необходимые процедуры после тестирования, вот подтянул свою прошивочку, соответственно вы кнопочку нажали, и он выдал комплект условий для Power Management контроллера в составе, допустим, хаба, а в ответ, если неисправности RTC, тишина. То есть слипов он не снимает, потому что контроллера нет. Держите в голове. В принципе, на практике я продемонстрирую, как это все происходит вместе с программой, наверное, можно вам сейчас их показать. Ничего в этом страшного нет. Так, это вот, кстати, картиночка перевода, да, блок-схемы на вот этот древний контроллер. Ну опять же повторюсь, что касается делителей, как это все работает, я уверен, что в глобальном плане не поменялось. Теперь по проблемам. Если все хорошо, если все хорошо, это справедливо для чипов от компании Intel. А по поводу AMD я вам чуть позже покажу на схемах, что отдельного ресета там нет, то есть там эта секция получает лишь питание. В случае же Intel видим здесь два ресета и вот это питающее напряжение, и соответственно X1 — это у нас выход на кварцевый генератор. Если присмотреться поближе, то, как вы видите, базовая формируется только после выполнения всех условий. То есть это вот нормальный запуск RTC контроллера при условии, что он исправен, питающее напряжение, ну в данном случае в сердце он получает, и получает два сигнала сброса, и кварцевый генератор исправен. Если мы ведем проблему, она подписана. Да, это у нас неисправный кварцевый генератор либо, допустим, какой-то деятельно проводник запаял на землю в линии RTC X1, то получим вот такой комплект. То есть у нас вроде бы все хорошо, питание есть, а базовой нет, то есть базовой частоты. Так, это у нас ситуация, когда нет одного из ресетов, эти сервисы нет, то есть, как вы видите, все остальные условия выполняются. Вот при этом даже формируется базовая частота, но она не стабильна. Так. И еще есть у меня одна осциллограммка. Здесь у нас два ресета в земле, RTSER, ST есть формируется, а с RTSER не формируется, секьюр RTSEROS-то нету. При этом по внешним признакам все хорошо. Но забегая немножко вперед, скажу, что в этом случае и в этом случае, то есть когда у нас не выполняется полный комплект условий, у нас не будет корректной реакции контроллера электропитания в чипе на получение сигналов от мультиконтроллера на включение, на выдачу слипов. Будет эта ситуация только при таком раскладе, когда все условия выполняются. Ну, дойдем до практики, я вам все это покажу, покажу и соответственно галочки подписаны, я выложу вместе с...

будь это AMD вы все равно данный контроллер составит всех перечисленных чипов встретите что немаловажно корректные запуски работа данного контроллера жизненно необходимы для того чтобы платформа Да система в целом работала корректно и что немаловажно данный контроллер его работы нас

интересует с позиции участника важнейшего и опять же повторюсь жизни необходимо участника для корректного запуска системы электропитанием на плате так как без нормальной работы данного контроллера и без выполнения всех необходимых задач вот которые состоящие по Он выполняет вы не увидите ответа от

контроллера электропитания в юге Хабиба часть комбинированного процессора Даже при условии когда мультиконтроллер корректно отреагирует на нажатие кнопки включения и выдаст комплект сигналов контроллеров электропитания в чипе в ответ Он не получите от их слипов при условии что сертифика контроллером будут проблемы

это нужно знать это нужно понимать и мало того я для вас запишу еще практическую часть по данной теме и на практике продемонстрирую последствия которые возникает на плате при проблемах с этой секции то же самое наверное касается и ролика с реальной

диагностикой на платах где имеются искусственно созданные а реальные проблемы с данным контроллером либо с комплектом условий которые необходимы для нормального запуска и работы данного контро а тоже наверное стоит записать Теперь давайте знакомиться с этим товарищем поближе и начнем пожалуй С тех

функций которые это контроллер для Чипа и для платформы системы в целом выполняет а потом уже про структуру немножко поговорим а я думаю Любой человек даже из простых которые не связаны с сервисным делом по названию скажут что контроллер часов

реального времени занимается счетом этого самого времени он будет абсолютно прав Да действительно одно из важнейших задач данного контроллера является счет времени как контроллер считает это время для этого Ну ему повела питающее напряжение сигнала сброса нужно еще эталонная то есть

базовая частота вот тактовый сигнал в 30 768 килогерца это первое условие вот а потом эта частота обрабатывается делителями структуре rtc контроллера и благодаря этому контроллер может считать производить отчет секунд минут часов дней недели число месяца лет Ну и пять

случаев столетий как формируется это базовая частота реализации несколько самая распространенная и таз который вы будете постоянно встречаться подавляющем большинстве чуть ли не в 95 процентах случаев на современных досках Да и в принципе на доска постарше это формирование базовой частоты по

средствам кварцевых генератора на 30,768 килогерца Ну далее Это что-то у нас на делителей и соответственно время считается но это не единственная реализация может быть еще на плате задействован внешне тактовый генератор вот отдельно стоящие так называемый клокер он при получении питающего

напряжения для rtc секции то есть сердце как Назовите смысловая нагрузка от этого не меняется он формирует базовую частоту 3768 тысяч килогерца и соответственно передает ее контроллера составе хабы далее Она уже соответственно обрабатывается делители благодаря этому мы и можем в BIOS либо же операционной

системе наблюдать часики с календарем это раз включает секундомеры будильник устанавливать таймеры которые можно привязать к выполнению различных событий и запуску различных процессов и что немаловажно что немаловажно как раз таки благодаря rtc контроллеру есть возможность По истечению какого-то времени выключить

монитор перевести компьютер сон гибернацию либо Вообще его выключить то есть rtc контроллер во-первых имеет высокий приоритет по прерывания в которой он формирует для процессора и также участвует в обработке условий до для или формирования условий для ацп событий о чем я говорю плане

электропитания то есть мы можем выбрать Через какое время у нас допустим компьютер ноутбук перейдет гибернацию соответственно считаю часики происходит наступает точнее момент X rtc контроллер формирует высокоуровневое прерывания ну и соответственно процессор обрабатывает его и выполняет приоритетную команду в результате чего

платно переходит в губернацию меняет свое состояние по электропитанию перечислили получается раз два три важных функций далее rtc контроллер может похвастаться тем что он является источником тактового сигнала для контро электропитания это раз по поводу me контроллера скорее всего да это четко не

описано ни в одном datasheet ребята Извините я не могу вот прям со стопроцентной уверенностью сказать потому что тех документации я подтверждение Ну учитывая что технология закрыта вот от обычного раздеватого пользователя Как говорится Да и не только пользователя вот не могу со

стопроцентной вам уверенностью сказать но учитывая степень интеграции и важно сертифика контроллера для им е контроллера и Power Management контроллера в составе хабов хабовых частей комбинировать процессоров от компании Intel 90 процентов уверен что тактовый сигнал как раз таки получает

мне контроллер и pmc-контроллер как раз таки от rtc поэтому мы видим такую ситуацию Когда при неисправности контроллера у нас Даже при формировании всех необходимых условий чтобы мультиконтроллер у нас а-а кожу получил ресец Получил сигнал сброса Да получил питающее напряжение Разумеется сначала

потом получил сигнал сброса выполнил все необходимые процедуры после тестированию вот подтянул свою прошивочку соответственно вы кнопочку нажали и он выдал комплект условий для Power Management контроллера в составе допустим хаба а в ответ Если неисправности rtc тишина то есть Липов

об не снимает потому что контроля это держите в голове в принципе на практике он продемонстрирую как это все происходит вместе с программой наверное Можно вам сейчас их показать ничего в этом страшного нет так это вот кстати картиночка перевода да блок-схемы На вот это

древний контроллер Ну опять же повторюсь что касается делителей как это все работает я ну уверен что ничего глобальном плане не поменялось теперь по проблемам если все хорошо если все хорошо Это справедливо для чипов от компании Intel А по поводу AMD я Вам

чуть позже покажу на схемах что отдельного ресета там нету то есть там эта секция получает лишь питание случае же Intel видим здесь два ресета и вот это питающее напряжение и соответственно X1 это у нас выход на кварцевый генератор

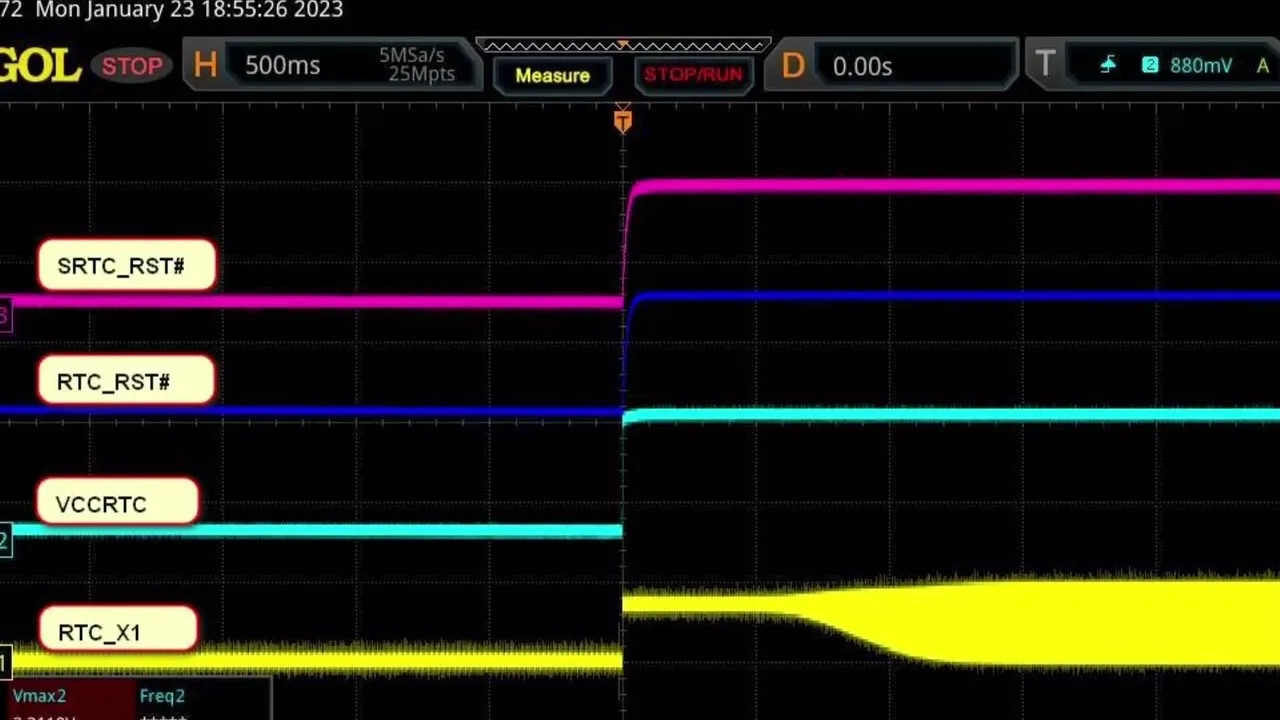

Если присмотреться поближе то как вы видите базовая формируется только после выполнения всех условий То есть это вот нормальный запуск rtc контроллера при условии что он исправимся питающее напряжение Ну в данном случае в сердце он получает и получает два сигнала сброс

и кварцевый генератор исправен если мы ведем проблему она подписана Да это у нас неисправный кварцевый генератор либо допустим какой-то деятельно проводник запаял на землю в линии rtx 1 то получим вот такой комплект то есть у нас вроде бы все

хорошо все эти сняты питание есть а базовый нету то есть базовой частоты Так это у нас ситуация когда нету одного из речетов эти сервисы нету то есть как вы видите все остальные условия выполняются вот при этом даже даже

формируется базовая частота норись это нет так и еще есть у меня Одна осциллограммка здесь у нас 2 reset в земле артисер ST есть формируется А с Арти сервист не формируется секьюри rtseros-то нету при этом по внешним признакам все хорошо но забегая немножко

вперед скажу что в этом случае в этом случае и в этом случае то есть когда у нас не выполняется полный комплект условий у нас не будет корректной реакции контроллера электропитания в чипе на получение сигналов от мультиконтроллера на включение на выдачу слипов будет эта

ситуация только При таком раскладе когда все условия выполняются Ну дойдем до практики Я вам все это Покажу покажу и соответственно галочки подписаны я выложу вместе с практикой Так на чем мы остановились мы остановились на том что я говорил про

тактирование контроллер электропитания и мне контроллера от секции rtc помимо этого еще Арти контроллер отвечает за тактирование чего вы думали правильно см бас контроллером тот поддерживает тактовый сигнал до 100 килогерц и как раз таки трактируется от rtc следующая важнейшая функция которая может

похвастаться rtc контроллер абсолютно любом чипе это хранение информации для этого он имеет своем составе 256 байт статическая оперативная память произвольная доступом в случае им талант два банка по 128 байт каждый при этом в первом банке только 114 для общего

использования начислено Что же касается более свежих чипов допустим 11 поколение то здесь у нас та же история ничего не меняется 256 памяти правильно правильно 256 случае омуте здесь ситуация другая здесь 272 байта 256 стандартных байт плюс 16 дополнительных байт объем этой

памяти отличается Что же касается окно памяти то она крайне энергоэффективная особенно память которая входит в состав rtc контроллеров чипе Вы наверное сами неоднократно замечали когда достав батарейку с какой-нибудь донорской доски которая провалялась несколько лет обнаружили уровень напряжения на этой

батарейке 27 285 Вольта вот При этом она лежала без подключения к внешнему источнику годы это абсолютно нормально оперативная память этического типа с произвольным доступ вам она осуществляет хранение информации Сколь угодно Долго но при соблюдении двух условий корректного уровня

та еще напряжение раз и соответственно отсутствие обращения к этой памяти При таком условии состояние триггеров в регистрах этой памяти будет реально как бы удерживаться сколько угодно долго и при этом потребление будет у данной памяти реально очень очень маленький

Я вообще рекомендую батарейку менять уже при уровне там 2,6 Вольта если это не аккумулятор а именно батареечка потому что во многих дата шитах в частности от компании Intel фигурирует значение напряжения минимальный порог в два Вольта но на практике как правило

Чем ниже напряжение питание тем соответственно больше риск возникновения проблем да эти проблемы решается сбросом как бы ничего страшного но тем не менее тем не менее лучше придерживать уровень тарелки больше чуть меньше тогда проблема будет минимизированы Кстати по поводу того что

может произойти допустим из-за сбоев энергозависимой памяти вот Ну и в принципе даже в работе как узла в целом также тигра информация возможных проблем тоже описано если кому интересно то можете соответственно посмотреть То есть даже системные конфигурациями контроллера которая хранится в энергозависимой

памяти может пострадать Ну ничего страшного то есть сброс делали логику привели в предопределенное состояние заново подождали затяжной и нет Ну кстати поэтому такой и затяжной 1 Когда вы соответственно производите сброс либо же прошиваете BIOS уже с очищенным и регионам Да и

делает сброс первый раз включаете соответственно при прохождении цивилизации еще системная конфигурациями прописывается в энергозависимую память то есть это одна из причин почему затяжной с этим я думаю Вопросов нет то есть тут главное помнить узел очень энергоэффективный очень мало потребляет

если видите в какие какими-то оголтелами темпами разряд батареечки rtc это звоночек то есть проверяем питание и соответственно Делаем выводы Если уровень падает стремительно часто очень сопротивление в линии питания контроллера rtc вам намекнет что с ним Возможно есть проблемы Но в этом

мы поговорим уже практической части ролика господа Мы с вами подошли к самому интересному полезному моменту в данном ролике в котором я перечислю комплект условий во внешнем миру который необходимо контроллеру для того чтобы он заработал и корректно выполнил свою назначение

свои функции составить Чипа на плате скажу что есть различие между там для плат которые построены на Чип ход компании Intel и на чепухах от компании AMD но обо всем по порядку сначала общие условия это питающее напряжение не будет питания что в случае

Intel что в случае AMD успеха ждать не стоит Как называется питающее напряжение название напряжения всегда говорящее есть приписка с аббревиатурой Реал таймлок rtc называться может плюс если Сердце плюс rtc vcc в случае платно AMD название напряжения может быть также как

выглядит как и дотащитная да виде еди подчеркивание rtc подчеркивает можете такое встречаться но как вы видите перед вами сейчас схема на аппарат который построен нарезание игровой 3000 серии и здесь классическое название данного напряжения вторая плата intel 11 поколение игровой

ноутбук но здесь комбик стоит плюс если еще одна доска Пятое поколение стояла и как вы видите здесь название напряжения опять же не меняется смысловая нагрузка по крайней мере вести себя rtc То есть первый пункт наличие питающего напряжения и корректность его уровня с

этим мы разобрались Далее в случае Intel необходимо actics контроллеру получить два ресета securi либо secondary rtc RST влашитах на Разные поколения от чипов аббревиатура расшифровывается по-разному сразу показываю чтобы не было вопросов 11 поколение srtc RST инверсный securite rtc RST

запомнили 11 поколение аббревиатура так расшифровывается 200 серия чипов srtc версии secondary rtc Reset то есть расшифровка Может быть как и по первому так и по второму Да ташиту абсолютно разные но тем не менее Это не отменяет того факта что эти два ресета должны

одновременно быть сформированы и полученной rtc контроллер первый reset основной rtc RST инверсный отвечает за приведение логики контроллеров предопределенное состояние в дефолтное Да и сброс состояния триггеров в энергозависимой памяти комок который отвечает за хранение пользовательской и пользуется информации настроек что я под

этим подразумеваю Под этим я подразумеваю которые вы осуществляете в BIOS вот допустим выбрали загрузку с какого-то устройства включили выключили гипертрейдинг Турбо буст Если есть возможность множители подкорректировали напряжение а также вы можете выбрать Там режим то есть на многих платах

от компании Lenovo в составе ноутбуков Разумеется можно таким манипуляции провернуть это все соответственно переедет в эсран в rtc и будет храниться пока вы не несете изменения и память если не будет перезаписано также в этой памяти хранится информация о последнем конфиге

по железу которая присутствовала в аппарате то есть Сколько памяти Какая память какой носитель Какая Матрица какой процессор все в таком духе так вот если этот рецепт сбрасывается то эта информация соответственно уходит все в дефолт вываливается второй железе отвечает за

сброс стани регистров энергозависимой памяти второго банка насколько я понимаю там где хранится информация именно меди контроллер по поводу ресетов их формирование они формируются только при наличии напряжения плюс vcc rtc формируется при помощи цепочки которые обеспечивает временную задержку между получением та еще напряжение и

выдачи соответственно двух пресетовцы цепочка номиналом сопротивления резистора и емкостью конденсатора задается соответственно время то есть задержка между выдачи сигналов reset и фактом появления питающего напряжения будут ашитом от компании Intel соответственно временной интервал от 18 до 25 миллисекунд если мне память не изменяет

но мы всегда можем можем обратиться к датаж этой посмотреть чтобы я не был голословен вот пожалуйста ташить на 11 поколение комбинированного процессора от компании Intel rtc RST то есть задержка после формирования питающего напряжения rcalade 18-25 не обманул следующим условием будет

наличие базовой частоты которые формирует кварцевый генератор на 30 868 кгц то есть обязательным условием является на двух входов наличие синуса 32 768 тысячных килогерца Раз два три четыре В принципе все для плат которые построены на чипах начиная там 6 поколения и

свежее эта информация справедлива При таком вкладе все будет хорошо для оплаты старше 5 поколение далее У нас четвертое поколение четвертое поколение вроде пенсионной конфигурации когда хаб 687 отдельно стоящий на плате есть и отдельностоящий процессор и весенний то есть 3 второе поколение для этих

товарищей еще есть одном важное условие Вот это запуск встроенного стабилизатора на 1,5 Вольта не знаю как это связано но факт остается фактом опыта я проводил при отсутствии вот этого сигнала enable для встроенного регулятора напряжения который формирует 1,5 Вольта

мы получаем Точно такую же симптоматику как при отсутствии выполнения какого-либо из ранее перечисленных условий для rtc контроллера мы с вами данный опыт данный опыт на плате компании 362 про изведем вот я вам продемонстрирую что получится на выходе сигнал этот

кстати формируется опять же из напряжения vcc rtc по средствам резистора подтяжки Вот это справедливо кстати Для более старых чипов я такое проделывал и Проверял что получится на выходе на платках на 7 серии чипов то есть вибридж до процессор и хабы 77 6 7

10 там где же яйца Только в профиль то есть уровни на этом выводе задается либо в лечении либо выключение этого встроенного регулятора напряжения на 0,5 Вольта вот в принципе и все то есть до 5 поколения включительно 5 сигнал

роляет Ну по крайней мере из тех случаев которые я проверял что касается плат который построены на инталия после 5 6 и свежие вплоть до 12 до то этого сигнала нету вообще и нас будут интересовать стандартный пакет условий питания два ресета и соответственно

наличие базовой частоты на двух входах с этим разобрались в случае AMD все гораздо проще все гораздо проще наверное просто покажу первый вариант просто питающее напряжение Да это у нас 3000 серия ryzen игровых Да с припиской H Это первый вариант 4000 серия ryzen

опять же весь Си rtc Ну а внутри название видите подчеркивание rtc подчеркивает К сожалению на 3 на 4 на 5 поколение чипов именно разинов Да я не нашел а вот на и все на юга У меня есть в группу на 10

группы залью обязательно и смотрите что касается ресета здесь формируется насколько я понимаю внутри самого контроллер там же присутствует авто цепь которая и создает эту временную задержку от момента получения питающего напряжения до выдачи Потому что при отсутствии этого питающего напряжения

либо история может быть управляемой мультиконтроллер может сигнал то есть такая реализация есть открыв полевой транзистор н канале Вот новичок соответственно ограничивающая резистор тоже на линии vccrtc соответственно будет у нас лишен контроллер питания и как следствие лишён и сигнала сброс можете самостоятельно

открыть разные схемы на разных поколениях на AMD и посмотреть с Fusion Controller Hub Да и до настоящего момента времени реализация именно такая то есть отдельного ресета для rtc нету важных условием является наличие питающего напряжения и наличие базовой частоты на

входах все больше ничего не надо заработать кстати Ребят я для практической части по этому вопросу подготовил реальный случай то есть плат находится сейчас на диагностике оплата построена на ryzen 4000 серии с индексом полноценный камень она платит игрового ноутбука и там очень похоже

вот мы на практике теоретическую часть и закрепим на этом друзья я пожалуй с вами Буду прощаться все что хотел рассказать по данной теме я рассказал Надеюсь информация пригодится вам на практике Ну и мы ее практически а роликах я думаю будет два обязательном

порядке закрепим Всем спасибо за внимание всем крепкого здоровья очень скоро увидимся пока
