Ролик № 3.1. Дежурные напряжения. Теория. SY8286

Разбор datasheet ШИМ-контроллера SY8286: особенности, схемы включения и защита.

Key Takeaways

  • SY8286 — эффективный синхронный DC-DC понижающий стабилизатор с разными версиями для фиксированного и регулируемого напряжения.
  • Контроллер оснащен комплексной защитой от перегрузок и аварийных режимов.
  • Распиновка контроллеров с разными индексами идентична, но они не взаимозаменяемы.
  • Встроенный ЛДО и дополнительные выводы обеспечивают гибкость питания и управления.
  • Правильное понимание datasheet и схем включения критично для надежной работы устройства.

What the video covers

  • Видео посвящено анализу datasheet ШИМ-контроллера SY8286, синхронного понижающего DC-DC стабилизатора.
  • Обсуждаются разные версии контроллера с индексами A, B и C, их особенности по выходному напряжению и частоте.
  • Рассматриваются встроенные защиты: ограничение выходного тока, короткое замыкание, перенапряжение, перегрев.
  • Подробно описывается структурная схема и типовые схемы включения контроллера с индексом A и B.
  • Объясняется работа выводов FB, PowerGood, Enable и ILMT, а также роль встроенного ЛДО на 3,3 В.
  • Отмечается важность правильного выбора версии контроллера, чтобы избежать ошибок с напряжением.
  • Разбирается плавный старт контроллера и особенности управления полевыми транзисторами.
  • Дается сравнение частот работы и функциональных отличий между версиями контроллера.
  • Обсуждается взаимодействие компараторов и пороговых уровней для защиты и регулировки.
  • Видео помогает понять устройство и принципы работы SY8286 для правильного применения в схемах.

Chapters

  1. 00:00Введение и обзор SY8286
  2. 01:12Частота работы и защитные функции
  3. 02:30Вывод PowerGood и дополнительные функции
  4. 03:37Распиновка и особенности разных индексов
  5. 05:58Плавный старт и сравнение с индексом B
  6. 07:16Работа компаратора и P-канальные транзисторы
  7. 08:17Максимальный ток нагрузки и питание схемы
  8. 09:29Выводы и рекомендации по использованию

Answers

Questions about this video

В чем основное отличие SY8286 с индексом A от версий B и C?

Версия A поддерживает регулируемое выходное напряжение через вывод FB, тогда как версии B и C имеют фиксированное выходное напряжение.

Какие защитные функции встроены в SY8286?

Контроллер оснащен защитой от ограничения выходного тока, короткого замыкания, перенапряжения на выходе и перегрева.

Почему нельзя заменять контроллеры SY8286 с разными индексами друг на друга?

Несмотря на идентичную распиновку, версии отличаются по выходному напряжению и функционалу, что может привести к неправильной работе и повреждению схемы.

Full Transcript — Download SRT & Markdown

00:01
Speaker A
Друзья, всем привет! Сегодня разберем datasheet нашего контроллера SY8286. Этот ШИМ-контроллер представляет собой высокоэффективный синхронный понижающий DC-DC стабилизатор с фиксированным выходным напряжением. Это в случае, если у нас используется ШИМ-контроллер с индексом B или C, а также с регулируемым выходным напряжением, если у нас применяется ШИМ-контроллер с индексом A.
00:24
Speaker A
регулируемым выходным напряжением если у нас применяется ШИМ контроллер с индексом а помимо этого выходной ток максимум может достигать 6 ампер устройство объединяет все внутри своей структуры два полевых транзистора с очень низким сопротивлением N канального и поканального перехода верхний полевой
00:47
Speaker A
Помимо этого, выходной ток максимум может достигать 6 ампер. Устройство объединяет все внутри своей структуры два полевых транзистора с очень низким сопротивлением N-канального и P-канального перехода. Верхний полевой транзистор имеет сопротивление 38 миллиом, нижний — 19 миллиом.
01:12
Speaker A
Кроме того частота у нас 500 600 килогерц в зависимости от индекса данной микросхемы также следует отнести то что у нас имеется защита от ограничений выходного тока защита от короткого замыкания защита от перенапряжения на выходе увело защита от перегрева а также как мы
01:38
Speaker A
Также внутри себя данный ШИМ-контроллер имеет ЛДО с ограничением 100 миллиампер и переключатель, о котором я поговорю ниже. Он работает в широком диапазоне выходных напряжений. Входное напряжение у нас от 4 до 23 вольт.
02:02
Speaker A
относительно выхода и массы будет получать Необходимый уровень напряжения для установления в напряжении на выходе также для этого контроллера актуален и второй enable который будет рассматриваться дальше контроллеров с другими индексами выполняет роль вывода данный вывод точнее уровень сигнала на
02:30
Speaker A
Кроме того, частота у нас 500-600 килогерц в зависимости от индекса данной микросхемы. Также следует отметить, что у нас имеется защита от ограничения выходного тока, защита от короткого замыкания, защита от перенапряжения на выходе, защита от перегрева, а также, как мы все любим, вывод PowerGood.
02:51
Speaker A
контроллеры с разными индексами это не одно и то же не взаимение заменяемые ШИМ контроллеры потому что можно легко ошибиться явлению там где должно быть три вольта сформировать 5 вольт Что соответственно повлечет негативные последствия разберем структурную схему для ШИМ
03:13
Speaker A
Рассмотрим типовую схему включения для ШИМ-контроллера с индексом A. Это тот же контроллер, который у нас с вами имеет возможность регулировки выходного напряжения. Выходное напряжение у него будет задаваться с помощью вывода FB, который с резистивного делителя относительно выхода и массы будет получать необходимый уровень напряжения для установления напряжения на выходе.
03:37
Speaker A
выводом будет определяться ток потребления самого контроллера в структуре режим контроллера имеется свой собственный ло который поступает на пвм контрольную логику защиты Также имеется встроенный 3,3 валтовый вольтовой лдо в данном случае для ШИМ контроллера с индексом а вывод этого лдо идет на вывод
04:02
Speaker A
Также для этого контроллера актуален и второй Enable, который будет рассматриваться дальше. Контроллеры с другими индексами выполняют роль вывода. Данный вывод, точнее уровень сигнала на нем, будет устанавливать порог ограничения выходного тока.
04:26
Speaker A
опорным 3.1 в так как 31 Вольт у нас подключен к не инвертирующему входу компаратора то в случае если напряжение на выводе Бип будет превышать 3.1 вольт на выходе компаратора будет устанавливаться низко логический уровень но так как у нас
04:45
Speaker A
Распиновка ШИМ-контроллеров идентичная, независимо от индекса, который применяется. Ну и соответственно практически все выводы у них одинаковые. Соответственно, то, что я сказал выше, надо иметь в виду и понимать, что ШИМ-контроллеры с разными индексами — это не одно и то же, не взаимозаменяемые ШИМ-контроллеры, потому что можно легко ошибиться, явлению там, где должно быть 3 вольта, сформировать 5 вольт, что соответственно повлечет негативные последствия.
05:10
Speaker A
быть сформировано отдельным ШИМ контроллером и поступать на вывод в АЦЦ минуя лдо для увеличения тока нагрузки соответственно также вывод FB у нас с вами идет через компаратор скорее всего который здесь не дорисован который будет сравнивать напряжение с 0,6 вольтами Что является
05:34
Speaker A

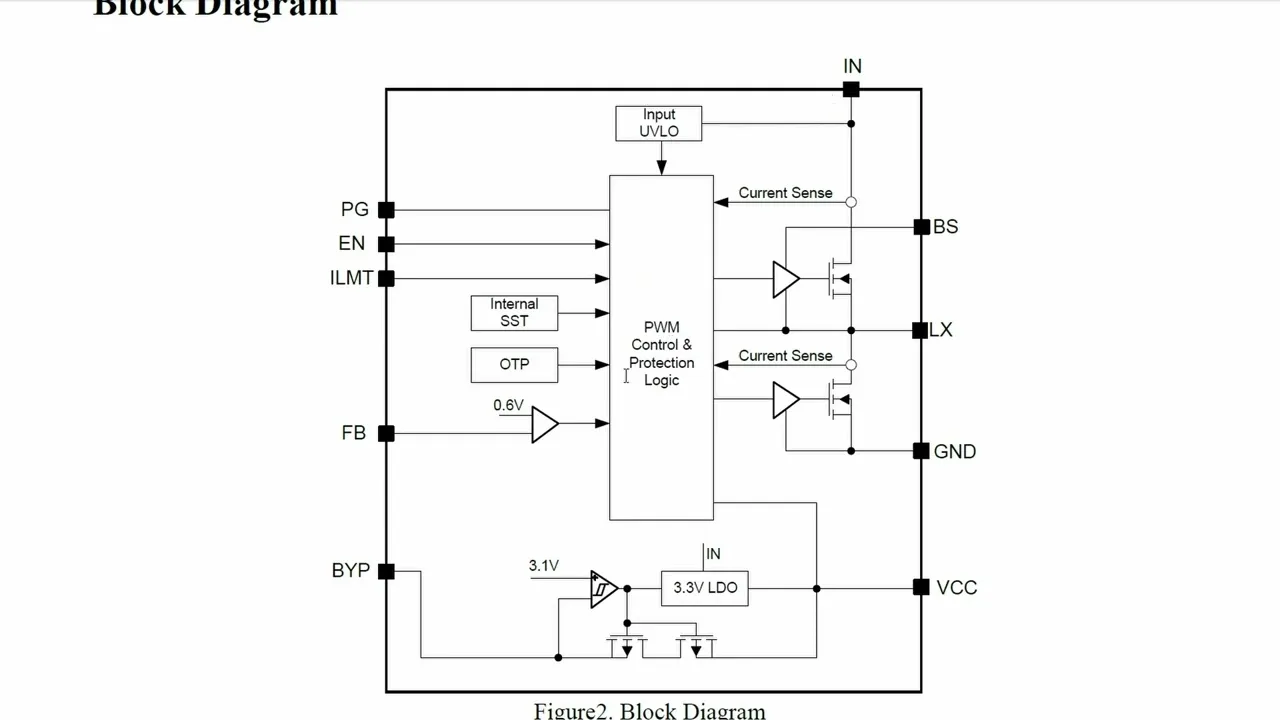

Разберем структурную схему для ШИМ-контроллера SY8286A и посмотрим, чем она будет отличаться от такой же с индексом B. В первую очередь мы с вами понимаем, что входной сигнал у нас попадает на сток верхнего плеча, который будет управляться операционным усилителем с добавочной цепочкой.
05:58
Speaker A
что хочется отметить данный контроллер в своем составе имеет по умолчанию плавный старт который точнее плавный пуск который составляет 1,3 теперь посмотрим чем отличается данная структурная схема от структурных схем например контроллера с индексом б во-первых мы сразу видим что частота
06:24
Speaker A
Также с этого вывода будет определяться ток потребления самого контроллера. В структуре режима контроллера имеется свой собственный ЛДО, который поступает на PWM-контрольную логику защиты. Также имеется встроенный 3,3-вольтовый вольтовой ЛДО. В данном случае для ШИМ-контроллера с индексом A вывод этого ЛДО идет на вывод под названием VCC.
06:55
Speaker A
нас помимо того что тоже самое пустотная цепочка те же самые операционные усилители для управления полевыми транзисторами верхнего нижнего плеча у нас с вами L2 формируется 3.3 Вольта выходной сигнал также называется лто присутствует те же самые полевые транзисторы Но что
07:16
Speaker A
Помимо этого, еще имеется у нас вывод, который между собой соединены двумя P-канальными полевыми транзисторами. Назад воры P-канальных полевых транзисторов у нас с вами поступает сигнал после компаратора, который сравнивает напряжение на выводе BIP с опорным 3.1 В. Так как 3.1 вольт у нас подключен к неинвертирующему входу компаратора, то в случае, если напряжение на выводе BIP будет превышать 3.1 вольт, на выходе компаратора будет устанавливаться низкий логический уровень.
07:38
Speaker A
обратимся к типовым схемам подключения двухшим контроллеров с индексом B и С индексом с одной из них соответственно формирует верхний 3 Вольта Нижняя 5 Вольт мы с вами поймем что вот этот вот сигнал ldu и сигнал Out который поступает именно на выход самого
07:57
Speaker A
Но так как у нас применяются P-канальные полевые транзисторы, этого низкого логического уровня будет достаточно для того, чтобы они открылись, и напряжение на VCC поступало с вывода. Вернемся к типовой схеме включения и убедимся с вами, что BIP — это напряжение 3 вольта.
08:17
Speaker A
для того чтобы максимальный ток нагрузки L2 после того как запущен полностью ШИМ контроллер составлял соответственно выше 100 миллиампер который может потребоваться дополнительно для питания элементов которые будут поэтапно включаться самой схеме где непосредственно установлены данные контроллер Далее по самой структурной схеме включения мы с
08:41
Speaker A
Согласно даташиту, это напряжение может быть сформировано отдельным ШИМ-контроллером и поступать на вывод VCC, минуя ЛДО, для увеличения тока нагрузки соответственно. Также вывод FB у нас с вами идет через компаратор, скорее всего, который здесь не дорисован, который будет сравнивать напряжение с 0,6 вольтами, что является низким нижним порогом формирования выходного напряжения.
09:06
Speaker A
регулятором если дальше пробежаться быстро по выводам принципе ничего нового я вам не расскажу Power Good мы рассмотрели чуть выше FF обратная связь по напряжению думаю тоже понятно сигнал Out L2 мы с вами хорошо разобрали масса эта масса вывод LX это у нас есть выходной сигнал
09:29
Speaker A
Ну и соответственно PowerGood здесь не показан, открытый сток, он скорее всего в структуре самого вот этого блока, но мы прекрасно понимаем, что это за сигнал — сигнал Enable и сигнал ILMT (лимит), можно по-разному произносить.
09:56
Speaker A
интересное отличие Если вы смотрели мое предыдущее видео где мы разбирали два разных варианта работы шим-контроллера с разной эффективностью в разных режимах с постоянной частотой с переменной частотой работы но с постоянным выходным током то можете прекрасно видеть сигнал мод
10:20
Speaker A
Также что хочется отметить, данный контроллер в своем составе имеет по умолчанию плавный старт, который точнее плавный пуск, который составляет 1,3.
10:45
Speaker A
Будьте пожалуйста вооружены данная информация чтобы не Сделать ошибку и не поменять их местами надеюсь даже такую маленькую ошибку мы смогли досконально разобрать принципе ответить на все вопросы как она работает и что у неё структуре
