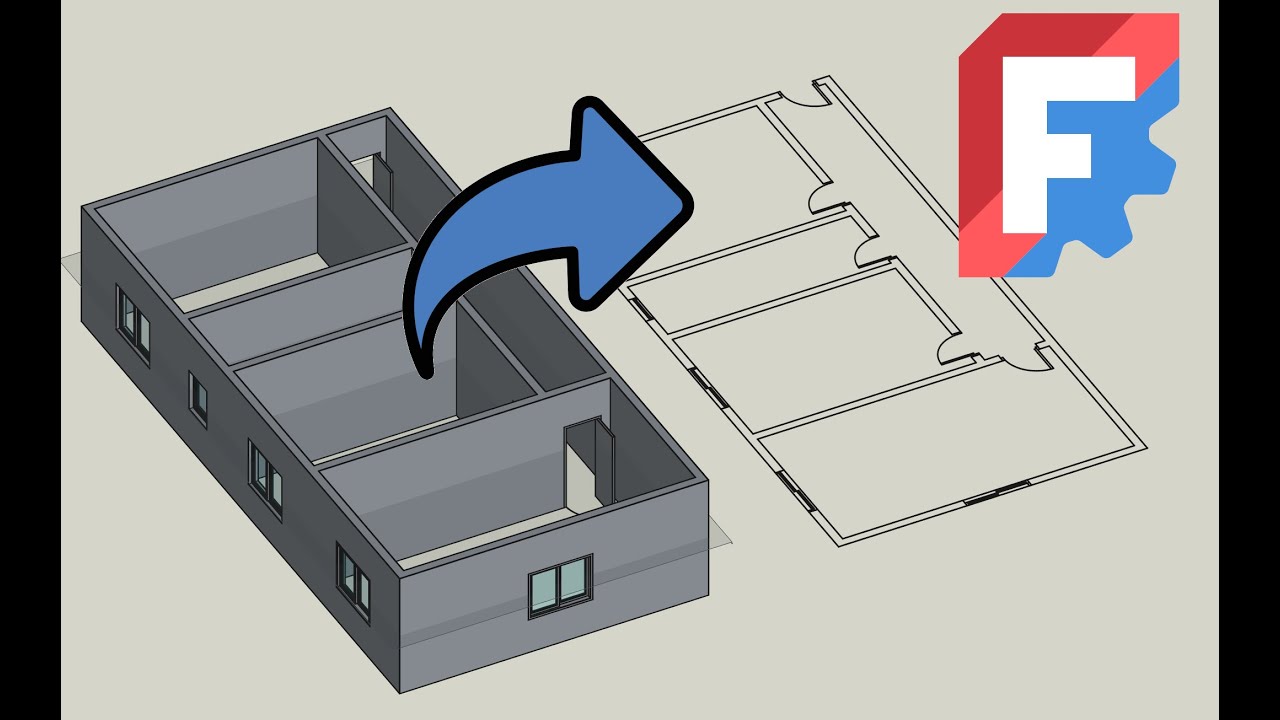

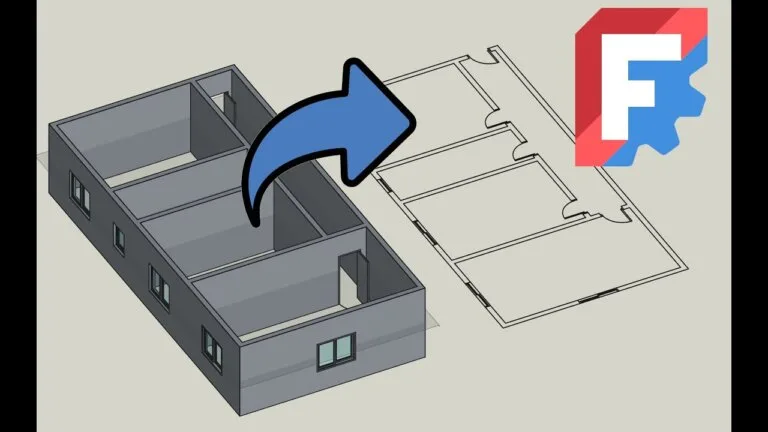

Vamos a seguir con el plano de nuestra vivienda. Una vez que tengamos todos los muros, puertas y ventanas, vamos a realizar la proyección en dos dimensiones.
Full Transcript — Download SRT & Markdown
Speaker A
Para eso, tenemos que seleccionar el banco de trabajo BIM.
Speaker A
Y para seleccionar todos los elementos, hacemos clic en el menú editar, hacemos selección de elemento del cuadro, pinchamos y arrastramos un rectángulo a todo nuestro dibujo.
Speaker A
Cuando está seleccionado, tenemos que buscar el icono este, que es plano de sección, hacemos clic en él.
Speaker A
Y si nos fijamos, nos ha quedado este plano, es un plano que nos va a cortar a todos los elementos, o nos debe cortar.
Speaker A
Si no nos corta alguna puerta o ventana porque la altura no fuera la apropiada, podemos seleccionarlo y en la pestaña datos, en placement.
Speaker A
Nos vamos a la posición y podríamos cambiar la altura.
Speaker A
Ahora mismo nos lo ha realizado a una altura de 1 metro y medio.
Speaker A
1500 milímetros, vamos a ver que si yo lo cambiara a 1000 milímetros.
Speaker A
Veis, no lo ha bajado.
Speaker A
Lo voy a dejar a 1500 porque estaba bien.
Speaker A
Una vez que tengamos este plano de corte, lo seleccionamos, nos vamos al banco de trabajo Draft.
Speaker A
Y tenemos que buscar, a ver, esta otra herramienta.
Speaker A
Forma vista 2D, hacemos clic en ella y nos ha creado esto, save 2D view.
Speaker A
Si mantengo el cursor encima, podemos ver aquí en el dibujo en verde.
Speaker A
La proyección que ha hecho.
Speaker A
Voy a desplazarla hacia la derecha.
Speaker A
Para ello, la seleccionamos, hacemos clic en la herramienta de mover.
Speaker A
Como dice aquí, tenemos que elegir un punto de inicio.
Speaker A
Hacemos un clic donde sea.
Speaker A
Será nuestro origen.
Speaker A
Y otro clic en nuestro destino.
Speaker A
Y así de fácil tenemos ya nuestra proyección en dos dimensiones, en el siguiente vídeo os enseñaré a cómo equiparla con mobiliario. Saludos.
